磷酸鐵鋰（LiFePO4）電池組的測試與特性分析

LiFePO4 電池的測試需要一種受控的雙向電源連接，該連接須能在對電池進行充放電的同時，測量裝置端子上的電壓與電流。應採用四線制配置以補償電纜壓降，然後在施加選定的電流曲線之前，先確定初始開路電壓。 電池容量的驗證，是透過測量放電過程中的放電電量或充電過程中的儲電量，直至達到預定的截止條件為止。至於內阻測量，則需施加短暫的電流脈衝，隨後進入靜止間隔，並根據產生的電壓與電流變化來計算電阻值。電池特性分析則是在預定的充電狀態點上重複進行開路電壓與電阻測量，藉此產生所需的電氣數據，以描述電池組在可用充電範圍內的行為特性。

電池循環測試將受控的充電、放電及靜置步驟組合成可重複的序列，同時持續記錄電壓、電流、容量及時間。測試曲線可採用恆流或動態波形，以模擬預期的運作負載。截斷條件可依據開路電壓、負載電壓或消耗容量而定，且當測試環境有需求時，可整合溫度監測功能。 生成的電池特性曲線將電量狀態與開路電壓及內阻相關聯，可在測試過程中檢視，或匯出以進行進一步分析。因此，LiFePO4 電池測試可將電池容量驗證、電池特性分析、內阻測量及電池循環測試整合於同一測量工作流程中，而生成的模型可用於後續的電池模擬。

磷酸鐵鋰（LiFePO4）電池組測試解決方案

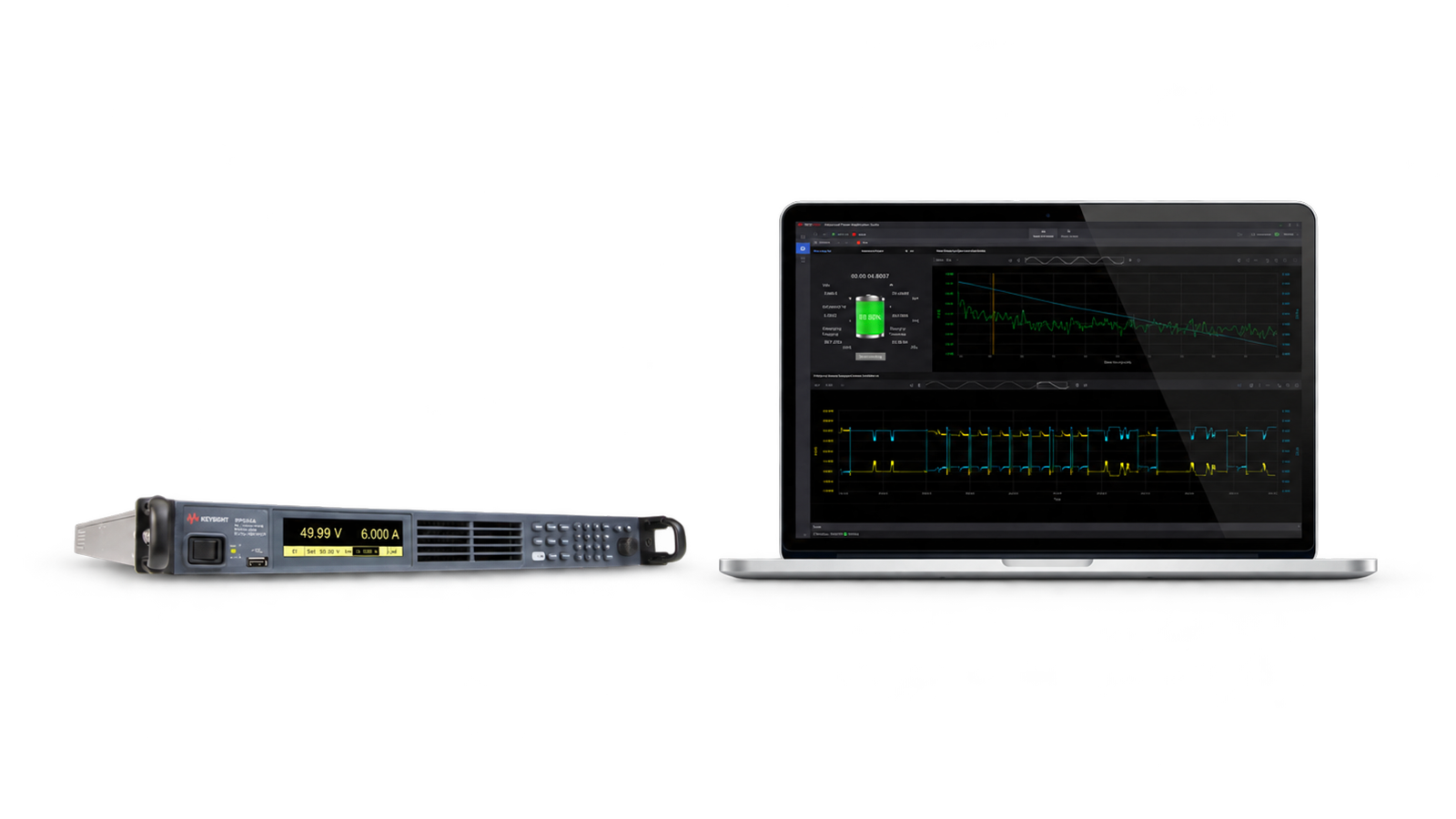

進行測試時，應採用四線制電池連接方式、受控的充放電曲線，以及預先定義的截斷條件，同時記錄電壓、電流、容量及時間。Expert ATE 系統電源供應器提供如圖所示用於 LiFePO4 電池測試的再生式雙象限電源硬體，而「進階電池測試與模擬軟體」則提供電池特性分析、充放電、循環測試、視覺化呈現、記錄及分析等功能。 電池容量驗證會測量在受控放電與充電序列期間所輸送或儲存的電荷量。內部電阻測量採用短暫的電流脈衝，並穿插靜止期；而電池特性分析則記錄開路電壓與電阻隨充電狀態的變化。電池循環序列包含充電、放電及靜止步驟，並記錄每個循環所產生的容量。完成的測量資料可匯出以供分析，或保留為電池模型，供後續的電池模擬工作流程使用。
索取報價

請參閱 LiFePO4 電池組測試解決方案的方塊圖

如何測試 LiFePO4 電池組

探索我們 LiFePO4 電池組測試解決方案中的產品
