如何在大型射頻測量系統中將纜線損耗降至最低

USB 向量網路分析儀
+ USB 向量網路分析儀

分散式量測

量測大型射頻 (RF) 組件通常需要在向量網路分析儀和待測裝置之間使用長測試纜線,這會引入額外的插入損耗、降低動態範圍並增加量測不確定度。分散式向量網路分析透過分離量測硬體並將每個量測埠放置在靠近待測裝置的位置來最大程度地減少這些影響。兩台 Streamline USB 向量網路分析儀可相隔最遠五公尺,同時保持同步操作,使工程師能夠對大型天線、衛星酬載、雷達系統、纜線組件和其他實體分散式結構執行準確的散射參數量測。

將量測埠放置在靠近待測裝置的位置可減少纜線損耗的影響,同時簡化了原本需要長相位穩定測試纜線的量測。工程師可以對遠端裝置、大型機械組件和已安裝設備進行特性分析,同時在整個操作頻率範圍內保持量測準確度。這種架構支援彈性的測試配置、提高量測重複性並簡化驗證工作流程,適用於傳統桌上型向量網路分析儀配置不切實際的應用。

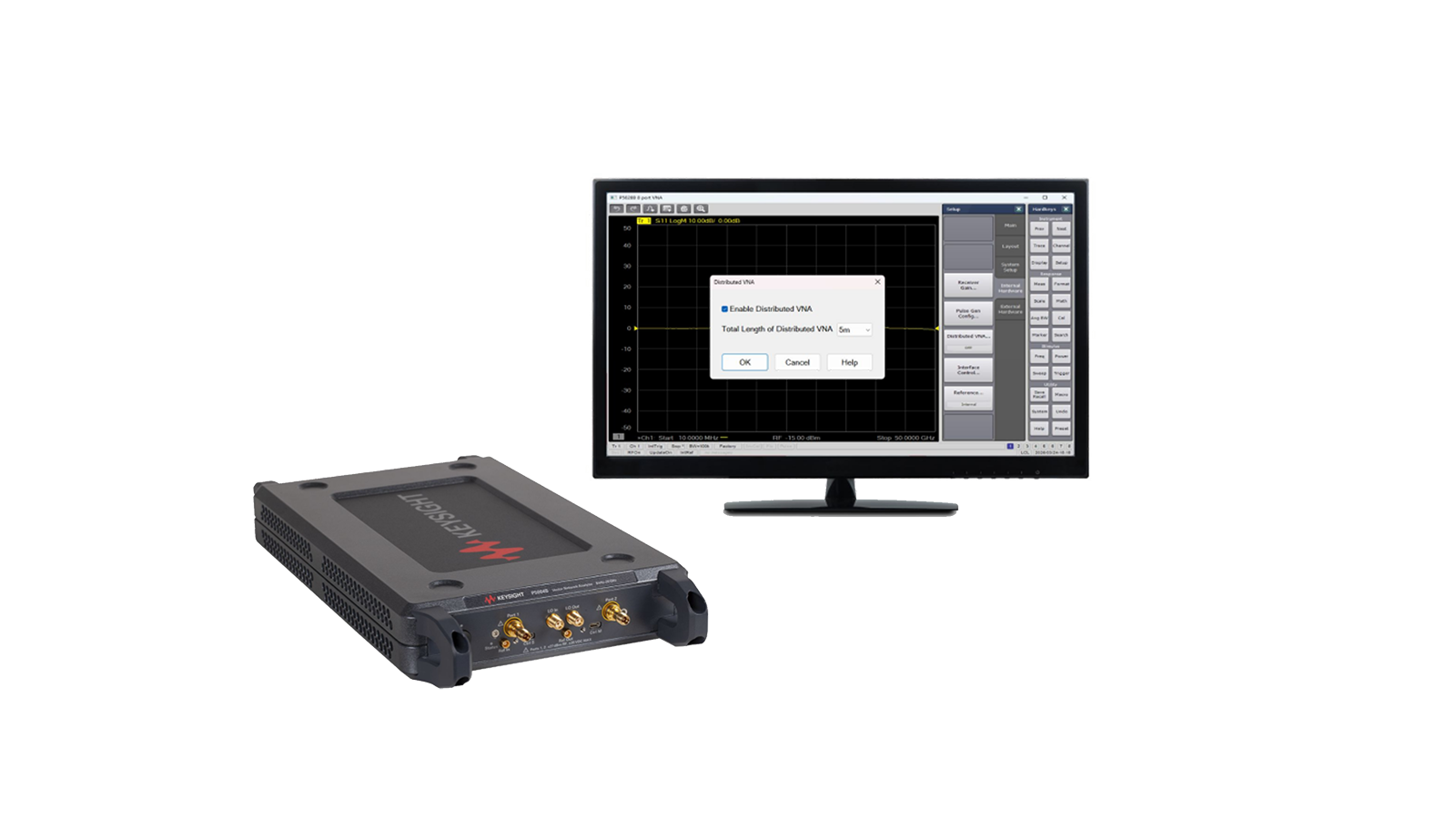

分散式矢量網路分析儀 (VNA) 解決方案

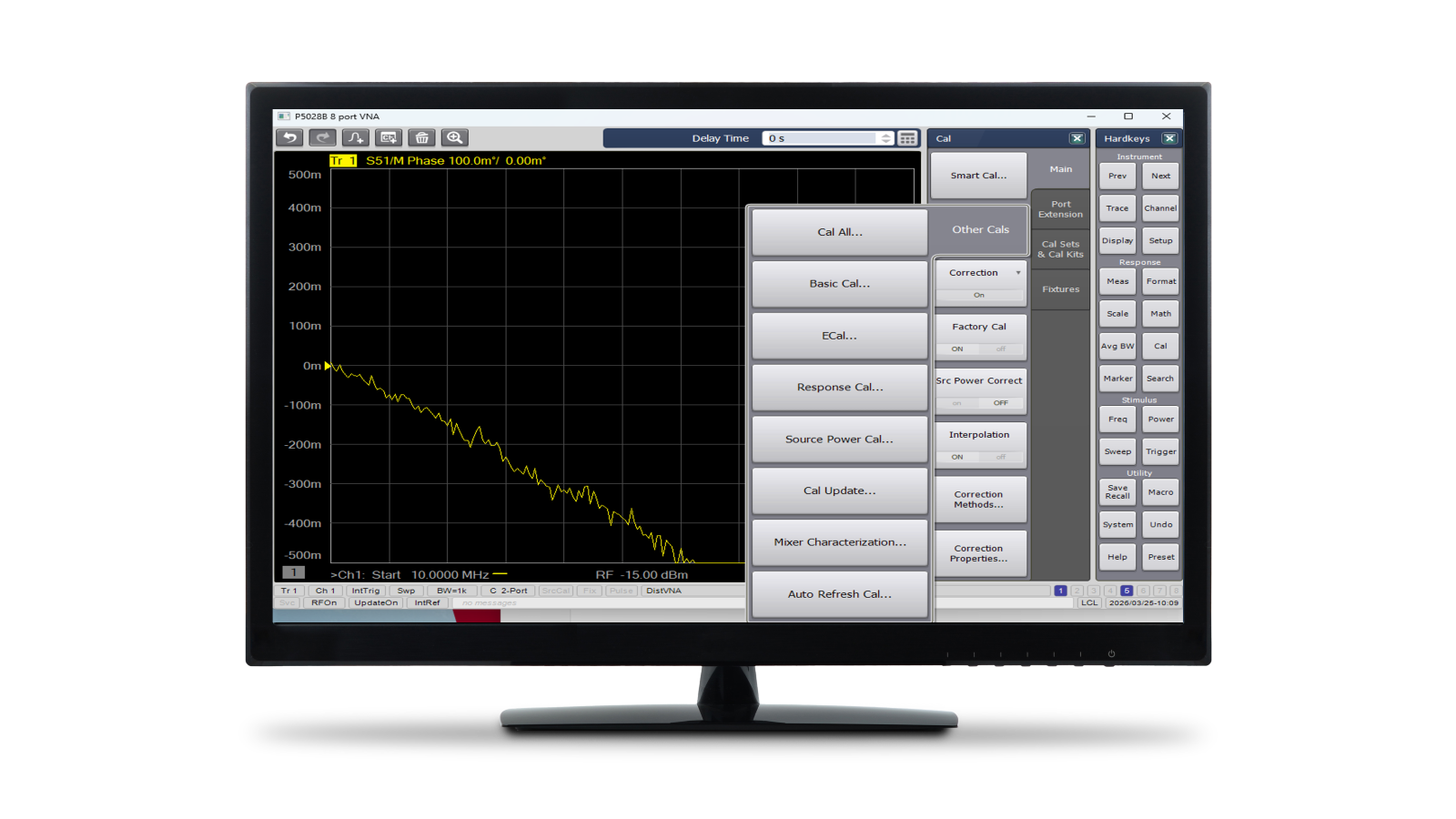

對大型射頻組件進行準確量測,需要最大程度地減少長測試纜線引入的電氣效應,同時保持量測埠之間的相位一致性。工作流程始於同步兩台配置為分散式操作的 Streamline USB 向量網路分析儀,然後進行寬頻校準和散射參數量測,量測硬體放置在靠近待測裝置的位置。分散式向量網路分析儀軟體協調量測系統、管理同步並實現寬頻量測,同時保持動態範圍,否則動態範圍會因過度纜線衰減而降低。該解決方案支援對大型天線、長纜線組件、雷達系統、已安裝設備和遠端射頻裝置進行特性分析,無需延長相位穩定測試纜線。工程師可以提高量測重複性、簡化複雜的測試設定並執行準確的寬頻特性分析,在難以部署傳統向量網路分析儀配置的環境中。

請參閱分散式 VNA 解決方案的方塊圖

如何在大型射頻測量系統中將纜線損耗降至最低

探索我們的分散式 VNA 解決方案產品

相關應用案例
