AI 基礎架構
為下一代 AI 加速您的創新
透過端對端設計、驗證和自動測試解決方案，保證您的設計在最嚴苛的信號條件下的互操作性。
迎接下一代人工智能的挑戰
您正在採用創新的設計方法，以盡量減少延遲、最大化電源和頻寬效率。然而，您需要確保這些新方法不會影響可靠性。
Keysight 全心全意致力於您尖端設計的成功，並在不斷演進的人工智慧與機器學習 (AI / ML) 基礎架構的未知領域為您提供支援。
您可以信賴 Keysight 在所有開放式系統互連層的模擬、訊號完整性、設計 / 驗證、一致性和製造測試方面的專業技術。
探索 Keysight 的 AI 基礎架構測試解決方案
裝置與系統模擬
設計和驗證晶片、光子積體電路 (PIC)、封裝、記憶體介面、輸入/輸出連接器和電路板。

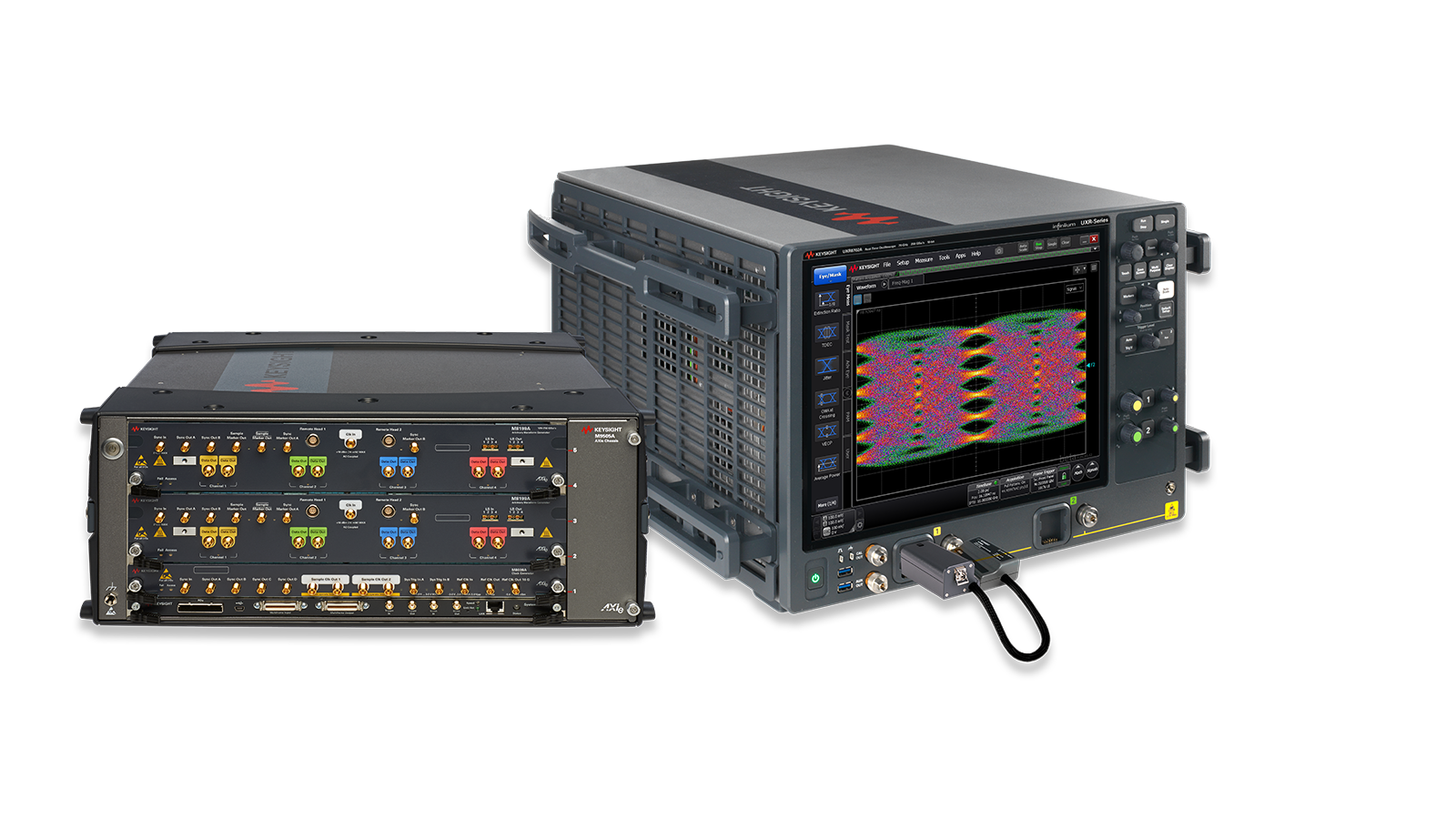

224 Gb/秒設計驗證
設計可插拔、近封裝光學元件，以及共同封裝光學元件，並提供獨特的 224 Gb/s 電氣與光學介面測試解決方案。
晶圓級 PIC 設計驗證
利用自動化校正、探測和量測解決方案，對微波諧振器調變器和光電偵測器等光電元件進行特性分析。
記憶體裝置與系統驗證
利用 Keysight 的 DDR、LPDDR 和 GDDR 測試解決方案，優化下一代運算最嚴苛的工作負載和應用。
AI 基礎架構基準
透過逼真的高規模 AI 工作負載模擬，優化 AI / ML 系統設計。
PCIe 與 CXL 驗證
以所有資料速度模擬、描述及驗證您的 PCIe 與 CXL 設計。
光收發器驗證
在不同的測試點測試每線路 200 G 重定時與線性收發器的效能與符合性。
驗證銅纜互連
測試無源和有源 (AEC, ACC) 電纜的訊號完整性。
Keysight 確保您的創新成功
人工智能革命的最佳合作夥伴
利用與 AI 革命前沿的高速公司密切合作開發的尖端測試解決方案。
完整解決方案
實施跨越七層的無縫光學與電氣模擬、驗證與製造測試解決方案，以降低您的設計風險，並確保最有效率且可靠的測試。
世界領先的支援
由業界最頂尖的專家根據您的需求和預算提供無與倫比的支援，致力於您的成功。
最高的效能與利潤
部署具有業界最高速度和最低本底雜訊的測試儀器，並使用軟體自動化以獲得最高的測試效率。
獲取更多洞察力和資源
-
「Keysight在為Intel提供設備以驗證其首次上市的224 Gb/s-PAM4-LR收發器技術方面發揮了重要作用」。
Peng Mike Li 博士，英特爾
-
「感謝 Keysight，我們確信可以按時、按目標、按成本地向客戶提供我們的解決方案」。
光學模組製造商工程副總裁
-
"Keysight是能協助我們創新的最重要公司之一，沒有他們、
我們不可能實現 800G 至 2T 的概念驗證"。Masahito Tomizawa 博士，NTT 副總裁暨裝置創新中心主管
