產品特性

產品特色

  • 低雜訊：探棒採用 1:1 衰減比，可使示波器的基本雜訊僅增加 10%
  • 寬廣的偏移範圍：+/-24 V 的寬廣偏移範圍，方便使用者使用示波器最大的靈敏度設定，並將信號置於螢幕中心顯示
  • 低直流負載：50 kΩ 直流輸入阻抗，大幅減少電源軌所增加的直流負載
  • 廣泛的主動信號範圍：除偏移範圍外，主動信號範圍高達 +/-850 mV，方便使用者量測直流電源的快速暫態
  • 高頻寬：2 GHz 頻寬，可用於查找造成時脈和數位資料失真的快速暫態

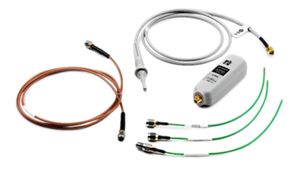

N7020A 電軌探棒專為電源完整性量測而設計，具有 mV 級靈敏度，可讓使用者更精確地探測直流電源上的雜訊、漣波和暫態。該探棒非常適合量測隨機和週期干擾（PARD）、靜態和動態負載響應、可程控電軌響應以及類似的電源完整性量測。目前，大多數直流電源產品的容忍度要求變得非常嚴苛，N7020A 電源探棒可協助使用者確保他們設計的產品能夠滿足嚴格的容忍度要求。

N7020A 電軌探棒可用於 Keysight InfiniiVision 3000T 和 4000 X 系列示波器、2016 年 2 月 1 日之後訂購的 InfiniiVision 6000 X 系列示波器、Infiniium S 系列 DSO 和 MSO 高解析度示波器，以及執行 5.20 版或更新版本軟體的 Infiniium 9000 系列 DSO 和 MSO 示波器。如果您需要更高的頻寬，N7024A 電源探棒的頻寬為 6 GHz，可與 S、V 和 Z 系列 Infiniium 示波器搭配使用。

詳細了解示波器單端動態碳棒

擴充儀器功能

配件
查看所有配件

N7020A 電軌探棒，2 GHz 的精選資源

Data Sheets 2023.10.05

D9010POWA Power Integrity Analysis with N7020A and N7024A Power Rail Probes

D9010POWA Power Integrity Analysis with N7020A and N7024A Power Rail Probes

The Keysight Power Integrity Analysis application works optimally with the N7020A and N7024A Power Rail probes. The analysis application lets users define a DC supply as either a victim of or an aggressor to, other periodic transitioning signals and quantifies the amount of adverse interaction involved. In this way, users can see what their DC supply and/or digital signals would look like if they were immune to the negative effects of each other. With this insight, users can make informed decisions about what, if any, the next steps they would take to clean up their dc supplies.

2023.10.05

Flyers 2017.01.12

[ECU Testing] Optimization of noise countermeasures through waveform analysis of DC power supply lines of on-board electronic components

[ECU Testing] Optimization of noise countermeasures through waveform analysis of DC power supply lines of on-board electronic components

FLIER

2017.01.12

Application Notes 2017.11.05

Oscilloscope in Medical Imaging – Power Integrity and Current Measurement

Oscilloscope in Medical Imaging – Power Integrity and Current Measurement

Learn how Keysight’s Oscilloscope Probes help designers make easy and fast power integrity and current measurement for medical battery-powered devices and IC.

2017.11.05

User Manuals 2021.11.11

N7020A and N7024A Power Rail Probes User’s Guide

N7020A and N7024A Power Rail Probes User’s Guide

N7020A and N7024A Power Rail Probe User's Guide

2021.11.11

Oscilloscope Probes Selection Guide

Oscilloscope Probes Selection Guide

Keysight offers a broad range of voltage, current, and optical probing solutions for InfiniiVision and Infiniium Series oscilloscopes.
查看所有資源
