Highlights

EMPro 2011.11 新增以下關鍵的全新及改良功能:

  • FEM 被動負載 – 可將集總式 RLC 負載加入有限元素法 (FEM) 模擬中
  • FEM 2D 連接埠解算器 – 快速分析連接埠模式和傳輸特性
  • Genesys 佈局設計匯入 – 可導入 Keysight Genesys 設計,以執行完整的 3D 模擬
  • 更快的 FEM 模擬 – 將迭代解算器的速度提升 2 倍
  • ADS 連結改善 - 直接將 s 參數量測結果,匯出為先進設計系統電路圖 (ADS schematic) 的 "emModel" 元件
  • 多項易用性強化功能

Description

EMPro 2011.11EMPRO 2011.11 版軟體新功能

Electromagnetic Professional (EMPro) 2011.11 提供多項新功能,可加速 3D 模型的設計與分析。 假如您對 EMPro 還不熟悉,請參閱 Electromagnetic Professional (EMPro) 主頁面

FEM 被動負載

將使用者定義的 RLC 被動負載直接加入 FEM 模擬中,以表示匹配或表面黏著元件。在 EM 設定環境中定義的負載包括常見的串聯與並聯 RLC 網路拓樸。這項功能可在考慮被動負載的情況下,獲致準確的視覺化現場測試結果。

 FEM Passive Loads

 FEM 2D 連接埠解算器

利用快速的 2D 連接埠解算器,您可快速分析連接埠模式和傳輸特性。這項功能簡化了 FEM 模擬連接埠設定,讓使用者能夠輕鬆又快速地確定高階模式、參考阻抗和最佳的阻抗線位置。

2D Port Solver

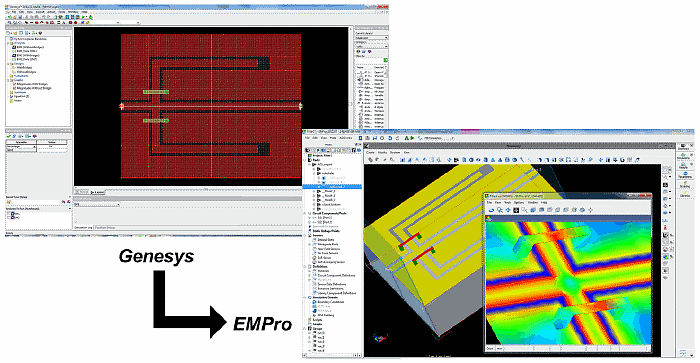

GENESYS 佈局匯入

使用者可透過 Keysight Genesys 2012.01,將佈局設計直接匯出至 EMPro,並執行完整的 3D 頻域和時域電磁模擬,然後將 S 參數結果傳回 Genesys,以供電路模擬之用。

Genesys Layout Import to EMPro

更快的 FEM 模擬

EMPro 2011.11 配備快速的 FEM 迭代解算器,可使包含內部連接埠的模擬速度額外提升 1.5-2 倍(除了 2011.07 版原已提升的 2 倍速度之外),反映是德在模擬技術快速進展的持續承諾。

ADS 連結改良功能

除了將 s 參數結果匯出為 CITI 檔或 ADS 設計套件檔外,您現在可將結果匯出為 “emModel” 元件,其中包含數據與電路圖符號,供您在 ADS 電路圖模擬中使用。

多項易用性強化功能

現在您可中途停止 FEM 模擬,並可重新使用中間的數據,以加快模擬速度。此外,數種使用者介面 (UI) 也已提升,例如改良的視覺化模擬進度指示器。

如果您未使用過 EMPro 並想試用,請填寫並送出展示申請表

需要其它的版本嗎?查看其他的 EMPro 產品版本

剛開始使用 EMPro 嗎?請瀏覽使用說明頁面。
