產品特性

功能或可攜性絕不打折

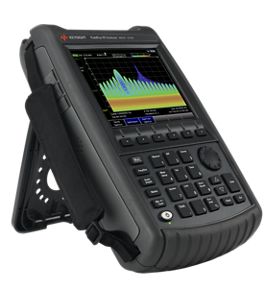

是德科技 FieldFox 可攜式分析儀可在例行維護、深入的故障排除,以及介於兩者之間的任何情況下應對最嚴苛的工作環境。 選擇最符合您需求的 Keysight FieldFox 配置。

  • 標準機型包括纜線和天線分析儀(CAT)。
  • 以 120 MHz 無間隙即時頻寬擷取飄忽不定的信號。
  • 以 115 dB 動態範圍同時量測四個 S 參數。
  • 無需暖機即可進行準確的頻譜分析儀量測(± 0.3 dB)。
  • 對 5G NR 和 LTE 執行 OTA 量測。
  • 使用 GPS/GNSS 進行地理定位並加註時間戳記。
  • 重量僅 3.4 公斤。

隨附的選項:

  • 直流/交流轉接器
  • 提供當地適用的電源線
  • 可充電式鋰電池
  • 軟質攜帶包,配有背包和肩帶
  • 快速參考指南

主要技術規格

內建埠數
2 ports
最高頻率
6.5 GHz
內建埠數
最高頻率
2 ports
6.5 GHz
查看更多
基於 CAT/VNA 的附加功能:
Mixed-Mode S-Parameters
DTF/TDR Cable Measurements
Vector Voltmeter
額外的 SA 功能:
Real-Time Spectrum Analysis
Noise Figure Measurements
Over-The-Air Measurements
Built-In Power Meter
Extended Range Transmission Analysis (ERTA)
應用:
AM/FM Tune and Listen
Cable and Antenna Analysis
Field Strength Measurement
SCPI Code Compatibility
Spectrogram
Stimulus Response
89600 VSA Software
Over-The-Air LTE FDD and 5GTF
5G NR
頻寬:
110 MHz
頻寬選項:
10 MHz
40 MHz
120 MHz
Best Speed at 1001 Point, 1 Sweep:
171 us/pt
天饋線分析儀:
Yes - Standard
1 GHz 時的 DANL:
-163 dBm
Form Factor:
N/A
Instrument Type:
Combination Analyzer
最大分析頻寬:
120 MHz
最高頻率:
6.5 GHz
最大即時頻寬:
120 MHz
量測功能:
Network analysis
Signal analysis
Cable and antenna tester
Real-time spectrum analysis
CAT/VNA 開始頻率:
30 kHz
內建埠數:
2 ports
輸出功率:
Up to 1 dBm
整體振幅準確度:
±0.2 dB
1 GHz、1 MHz 偏移時的相位雜訊:
-124 dBc/Hz
1 GHz、10 kHz 偏移時的相位雜訊:
-117 dBc/Hz
1 GHz、30 kHz偏移時的相位雜訊:
-115 dBc/Hz
使用 USB 感測器進行功率量測:
Frequency-Offset
CW or Swept-Frequency
RF Pulse Test with Peak Sensor
SA 開始頻率:
5 kHz
頻譜分析儀:
Yes - Optional
標準衰減器範圍:
40 dB
標準衰減器步進:
5 dB
System Dynamic Range:
> 114 dB
1 GHz時的TOI (三階攔截):
+11 dBm
軌跡雜訊:
0.0008 dB rms
類型:
Handheld
向量網路分析儀:
Yes - Optional

N9914B FieldFox Handheld Software

Make your FieldFox handheld analyzer more capable with convenient software upgrades — engineered to deliver precise measurements in the field.

  • Carry one portable instrument that handles routine maintenance and in-depth troubleshooting.
  • Configure as a VNA, spectrum analyzer, built-in power meter, vector voltmeter, and more.
  • Order software pre-installed or upgrade an existing instrument.

PathWave Vector Signal Analysis (89600 VSA) Software

  • Record signals in the field and evaluate them later using 89600 VSA.
  • Demodulate and perform comprehensive vector signal analysis to optimize your deployment.
  • Decode and verify MAC, RLC, and RRC-layer messages across multiple radio frames.
  • Analyze and troubleshoot signals in cellular, wireless-connectivity, aerospace, defense, and general-purpose applications.
PathWave Vector Signal Analysis Software
