HIGHLIGHTS

  • 全球速度最快的脈衝產生器,下降時間及上升時間分別只有不到 7 ps 和 9 ps
  • 2 個全差動式射頻輸出端。可同時存取上升信號緣和相對應的下降信號緣,以進行差動步進響應量測和 TDR
  • 包含在 N2807A PrecisionProbe Advanced 套件之中,使得 Keysight Infiniium 示波器能快速輕鬆地分析並去除頻率高達 63 GHz 的插入損耗特性

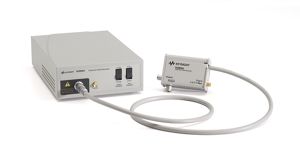

N2806A 可在遠端頭部,以不到 7 ps 信號緣的速度,產生步階脈衝(step pulses)和方波。利用遠端頭部直接將快速信號緣輸出連接到目標,可避免因纜線過長而減慢信號緣速度的情形。此產生器提供 2 個差動射頻輸出,以同時存取上升信號緣和相對應的下降信號緣,便於執行差動步進響應量測和 TDR。

差動高速電子設計,使得 N2806A 能以極快的重複速率輸出脈衝,這是過去的產生器所無法提供的速度。射頻輸出可產生頻寬高達 45 GHz,信號緣速度不到 9 ps 的方波。此外,N2806A 可產生頻譜純度最高、距離理想步進響應最近的步階,以提供對於嚴格校驗和計量應用至關重要的重複性,展現出是德科技對確保信號完整性的承諾。

N2806A 善用是德科技的微波量測專業技術和獨有的 InP 技術,是一款具卓越效能,可產生理想波形的差動放大器。這項特性使其能夠從現有脈衝產生器之激波線(shockline)架構的性能極限,向前躍進一大步。
對於追求最高脈衝產生器效能的使用者,N2806A 展現了前所未有的新標竿。

KEY SPECIFICATIONS

其他需求
n/a
推薦的示波器
9000 and 90000 Series
Compliance, Applications & Analysis Software:CX_Choice
N/A
相符性測試應用軟體
Connectivity & Usability Software:CX_Choice
Debug & Analysis Software:CX_Choice
Enhanced Measurement & Analysis
其他需求
推薦的示波器
Compliance, Applications & Analysis Software:CX_Choice
相符性測試應用軟體
Connectivity & Usability Software:CX_Choice
Debug & Analysis Software:CX_Choice
n/a
9000 and 90000 Series
N/A
Enhanced Measurement & Analysis
查看更多
其他需求:
n/a
推薦的示波器:
9000 and 90000 Series
Compliance, Applications & Analysis Software:CX_Choice:
N/A
相符性測試應用軟體:
Connectivity & Usability Software:CX_Choice:
Debug & Analysis Software:CX_Choice:
Enhanced Measurement & Analysis
說明:
Sub-7 ps fall times, sub-9 ps rise times, differential output. Generates step pulses and square waves up to 50 GHz.
選擇示波器系列:
DSA90000A Series
MSO9000 Series
