HIGHLIGHTS

  • 最大節點數:1296
  • 最大通道數:288
  • 最多模組數:1
  • 標準尺寸:1.3 公尺 x 0.8 公尺 / 4.2’ x 2.6’
  • E9901EL '小型' 版尺寸:1.0 公尺 x 0.8 公尺 / 3.2’ x 2.6’(佔地面積減少 25%)

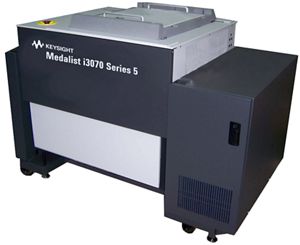

E9901E i307x Series 5 提供充足的節點,可用於在小型測試儀中測試小型電路板。此系統採用與前一代 E9901D i307x 系統相同的易用型 GUI(圖形操作介面)。自第一款 Series 1 3070 測試系統上市以來,該系統在數十年間,一直維持著出色的可攜性、可靠性和穩定性(TRS),並提供當今元件要求使用低電壓測試的能力。

所有 i3070 Series 5 測試系統均加入新的基礎架構,以便更靈活地添加、控制並連接外部電子裝置或儀器。它可將外部電子裝置插入測試頭端(testhead),如同已將該裝置整合入系統中。外部電子裝置可是功能性測試電路,以便為 ICT 提供額外的功能測試範圍,或者為待測裝置提供額外的激發,以改善測試覆蓋範圍。外部電子裝置控制、測試順序和測試結果,仍需透過 BT-BASIC 測試計畫來實現,並透過使用者熟悉的測試頭端 PC 控制器來執行。

為了支援增強的效能,PCBA 如今擁有更高的電流要求,因此可透過測試儀向待測裝置送入 10 A 的電流。電源埠也可經過多工處理,所以一個電源供應器最多可對一個面板中不同的 6 個電路板供電,每個電源通道都由一個繼電器控制,以保護待測裝置。

i3070 Series 5 測試系統包含新的類比激發和量測裝置(ASRU),可將類比測試速度提高 20%,進而提高整體測試速率。

該測試系統還包含先前版本的受限存取測試工具。

如果您的小型電路板需要進行速度更快、在受限區域中具有更高測試覆蓋率的測試,E9901E i307x Series 5 系統將是最佳選擇。

閱讀更多關於 i3070 Series 5 的資訊

產品特色 Analog Plus
(多工)
Access Plus
(多工)
Hybrid Plus
(多工)
Hybrid 144
(非多工)
每個 pin 卡的測試節點 144 8 個高頻率 10:28 儀器埠
24 個通用繼電器
144 144
每個 pin 卡的數位通道 N/A N/A 16 144
最大碼型率/頻率 N/A 高頻:100MHz
儀器埠:25MHz
通用繼電器:N/A
6/12/20 MPS 6 MPS
每個模組/系統的最大 pin 卡數** 9/9 9/9 9/9 9/9
類比電壓範圍 0-100V 0-100V 0-100V 0-100V
數位驅動/接收範圍 N/A N/A -3.5 至 5.0V 0 至 4.75V
信號緣放置準確度 N/A N/A +/- 10 nS +/- 10 nS

** 個模組的 pin 卡總數不能超過 9 個。

閱讀更多關於 i3070 的特性與優勢

欲獲得更多資訊,請看產品資訊

KEY SPECIFICATIONS

缺陷範圍
AC/DC Test
Analog Test
Boundary Scan Test
Digital Test
Frequency Measurement
Power & Ground defects
Vectorless Test
說明
The E9903D, the largest of the i3070 family of in-circuit testers, provides ICT capability coupled with additional capabilities to ensure high test coverage of today’s complex electronic assemblies.
夾具類型
Vacuum
機體
1.3 m x 0.8 m / 4.2’ x 2.6’
最大通道計數
1152
最大節點計數
5184
缺陷範圍
說明
夾具類型
機體
最大通道計數
最大節點計數
AC/DC Test
Analog Test
Boundary Scan Test
Digital Test
Frequency Measurement
Power & Ground defects
Vectorless Test
The E9903D, the largest of the i3070 family of in-circuit testers, provides ICT capability coupled with additional capabilities to ensure high test coverage of today’s complex electronic assemblies.
Vacuum
1.3 m x 0.8 m / 4.2’ x 2.6’
1152
5184
查看更多
缺陷範圍:
AC/DC Test
Analog Test
Boundary Scan Test
Digital Test
Frequency Measurement
Power & Ground defects
Vectorless Test
說明:
The E9903D, the largest of the i3070 family of in-circuit testers, provides ICT capability coupled with additional capabilities to ensure high test coverage of today’s complex electronic assemblies.
夾具類型:
Vacuum
機體:
1.3 m x 0.8 m / 4.2’ x 2.6’
最大通道計數:
1152
最大節點計數:
5184
最大模組數:
4
最大可探測區域 (適用短線夾具):
410mm x374mm
