more bandwidth

頻寬：示波器最重要的特性
我們現今處於數位化示波器的年代，示波器的頻寬單單比較類比放大器的頻寬就更多。欲確保示波器有足夠供您應用的頻寬，需將利用示波器觀看到的信號頻寬考慮在內。

頻寬是示波器最重要的特性，因為它決定顯示信號的範圍，和大幅地決定您需要付出的費用。決定頻寬時，需衡量您的預算限制與預期實驗室示波器的使用壽命。

視您的應用決定頻寬的需求
在現今的數位技術中，系統時脈通常是示波器所能顯示的最高頻率信號。您的示波器至少應具備三倍於此頻率的頻寬，以便能合理地顯示此信號波形。

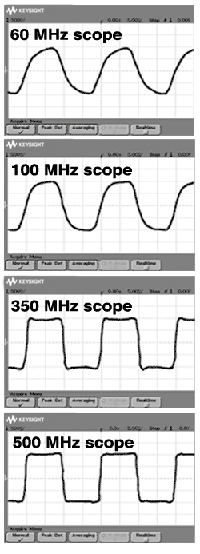

系統中決定示波器頻寬需求的另一個信號特性是信號的上升時間。因為您不會全然看到正弦波，您的信號在超出信號基本頻率的頻率處包含諧波。例如，您在看一個方波時，信號實際上包含至少 10 倍信號基本頻率的頻率。若無法確認在看如方波信號時適當的示波器頻寬，便會在示波器的顯示幕上看到圓弧的邊緣，而不是您想看到純淨、快速的邊緣。反之，這會影響到您量測的正確性。

我如何判斷需要多少頻寬？
很幸運地，有幾個很簡單的公式，可以協助您決定適當的示波器頻寬，以下提供您一些信號特性：

  1. 信號頻寬 = 0.5 / 信號上升時間
  2. 示波器頻寬 = 2 x 信號頻寬
  3. 示波器即時取樣率 = 4 x 示波器頻寬

觀看短片 - 您需要多少頻寬？
