포괄적인 규정 준수 및 디버그 솔루션

• 40GBASE-CR4 (802.3ba) 및 100GBASE-CR10 (802.3ba) 지원
• 약 60개의 파라미터를 측정합니다.
• 케이블 디스큐잉을 위한 편리한 유틸리티를 제공합니다

유연하고 확장 가능한

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동합니다.
• 테스트 대상 장치 및 기타 장비 제어
• 개발을 위해 모든 또는 선택된 파라미터를 규격 제한 또는 사용자 정의 제한에 따라 테스트하십시오.

시간 절약형 기능

• 디버그 모드를 사용하여 추가적인 광범위한 개발 테스트를 완료하십시오.
• 측정 채널 스큐 디스큐
• 테스트 대상 장치 제어
• 다른 장비와의 인터페이스

호환성

• N1000A/86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

테스트 시간을 몇 시간에서 몇 분으로 단축하십시오. N1091BACA Electrical TX Test 소프트웨어를 사용하여 고속 직렬 호스트 보드, 모듈 또는 IC를 두 가지 IEEE 802.3ba 표준의 모든 필수 전송 파라미터에 대해 측정하십시오.

키사이트는 현재 및 새로운 통신 표준을 충족하는 광범위한 전기 및 광학 테스트 솔루션을 제공합니다. IEEE 802.3 설계를 테스트하기 위해 현재와 미래의 테스트 요구 사항을 충족하는 하드웨어 조합을 선택할 수 있습니다.

1. N1000A/86100D DCA-X(N1060A/86108B 통합 “원박스” 솔루션 포함) - 권장
2. N1000A/86100D DCA-X(DCA 모듈 및 외부 클럭 복구 포함)
3. N109X 전기 DCA-M, 외부 클럭 복구 포함

약 60가지 테스트

• 신호 전송 속도
• 상승 및 하강 시간
• 차동 및 공통 모드 진폭
• VMA
• 아이 마스크
• 디엠퍼시스
• 출력 노이즈
• 전송 파형
• 지터: J2, J9, DJ 및 TJ
• DDPWS
• Qsq
• 차동 및 공통 모드 반사 손실

포괄적인 측정 및 디버그 솔루션

• OIF-CEI-04.0에 의해 정의된 CEI-56G-VSR/MR/LR TX 설계를 특성화합니다.
• 100가지 이상의 테스트를 수행합니다.
• 주요 측정 항목에는 지터, 아이 선형성, SNDR, 아이 오프닝(EW6, EH6) 및 반사 손실이 포함됩니다.

유연하고 확장 가능한

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동합니다.
• 자동 HTML 보고서 생성
• 모든 또는 선택된 파라미터를 규격 제한 또는 사용자 정의 제한에 따라 테스트하십시오.

호환성

• N1000A DCA-X 메인프레임
• 86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

키사이트 N109256CB TX 테스트 애플리케이션은 N1000A/86100D DCA-X 또는 N109X DCA-M 시리즈 오실로스코프와 함께 사용하여 다음 규격에 따라 NRZ 및 PAM4 측정을 빠르고 정확하게 수행할 수 있습니다.

• CEI-56G-VSR (참조 OIF2014.277.08 NRZ, OIF-CEI-04.0 PAM4)
  • 섹션 15.3.2 TP1a의 호스트-모듈, 표 15-1 (NRZ)
  • 섹션 15.3.3 TP4의 모듈-호스트, 표 15-4 (NRZ)
  • 부록 15.B.1.1 TP0a의 호스트-모듈, 표 15.9 (NRZ)
  • 섹션 16.3.2 TP1a의 호스트-모듈(호스트 출력), 표 16-1(PAM4)
  • 섹션 16.3.3 TP4의 모듈-호스트(모듈 출력), 표 16-4(PAM4)
  • 부록 16.B.1.1 TP0a의 호스트-모듈, 표 16.10(PAM4)
• CEI-56G-MR (참조 OIF-CEI-04.0)
  • 섹션 17.3.1, 표 17-2 및 17-3 (MR-PAM4)
• CEI-56G-LR (참조 OIF-CEI-04.0)
  • 섹션 21.3.1, 표 21-2, 21-3 (LR-PAM4)

N109256CB는 다음과 같은 사용하기 쉬운 TX 테스트 애플리케이션입니다:

• 표준 세부 사항 이해에 시간 절약
• PAM4 및 NRZ 설계 특성화에 걸리는 시간을 몇 시간에서 몇 분으로 단축합니다.
• 사용자 지정 구성을 사용하여 디바이스 디버깅을 지원합니다.
• 디바이스 성능을 요약하는 HTML 보고서를 신속하게 생성할 수 있습니다.

주요 측정 항목은 다음과 같습니다.

• UUGJ, BUJ, Even-Odd Jitter(EOJ)를 포함한 지터 측정
• 정상 상태 전압(Vf), 선형 피트 펄스 피크 및 신호 대 잡음 및 왜곡(SNDR)을 포함한 출력 파형 측정
• 전이 시간
• 아이 폭(EW6) 및 아이 높이(EH), 원단 및 근단
• 반사 손실

애플리케이션에서 다루는 특정 테스트의 포괄적이고 최신 목록을 보려면 N109256CB .exe를 PC에 다운로드하여 설치하고(Trials and Licenses 탭을 클릭하십시오), 애플리케이션을 “데모 모드”로 실행하십시오. “데모 모드”에서 소프트웨어 애플리케이션을 실행하는 데 라이선스(또는 하드웨어)는 필요하지 않습니다.

Comprehensive compliance and debug solution

• 100GBASE-KR4 및 100GBASE-CR4(IEEE 802.3bj) 준수
• 최대 40개의 파라미터 측정
• 케이블을 디스큐할 수 있는 편리한 유틸리티

유연성과 확장성

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동
• 테스트 대상 디바이스 및 기타 장비 제어
• 개발을 위한 컴플라이언스 제한 또는 사용자 지정 제한에 대해 전체 또는 선택된 파라미터 테스트

시간 절약형 기능

• 디버그 모드를 사용하여 추가적인 광범위한 개발 테스트 완료
• 측정 채널 스큐 제거
• 테스트 대상 디바이스 제어
• 다른 장비와의 인터페이스

호환성

• N1000A/86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

테스트 시간이 몇 시간에서 몇 분으로 단축됩니다. N1091BJCA 전기 TX 테스트 소프트웨어를 사용하여 두 IEEE 802.3 조항 100GBASE-KR4 및 100GBASE-CR4(IEEE 802.3bj)의 모든 필수 전송 파라미터에 따라 고속 시리얼 호스트 보드, 모듈 또는 IC를 측정합니다.

Keysight offers a variety of electrical and optical test solutions that comply with current and emerging communication standards. If you are looking to test IEEE 802.3 designs, you can choose a hardware combination that meets your current and future test requirements.

1. N1000A/86100D DCA-X, N1060A/86108B 포함(“원박스” 솔루션 통합) - 권장
2. N1000A/86100D DCA-X, DCA 모듈 및 외부 클럭 복구 포함
3. N109X 전기 DCA-M, 외부 클럭 복구 포함

Approximately 40 tests

• 시그널링 속도
• 상승 및 하강 시간
• 차동 및 공통 모드 진폭
• 신호 대 노이즈
• 출력 파형
• 지터: Even-odd, BUJ 및 RJ
• 차동 및 공통 모드 반사 손실

Comprehensive compliance and debug solution

• 10GBASE-KR(802.3ap) 및 40GBASE-KR4(802.3bj) 충족
• 20개 이상의 파라미터 측정
• 케이블을 디스큐할 수 있는 편리한 유틸리티

유연성과 확장성

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동
• 테스트 대상 디바이스 및 기타 장비 제어
• 개발을 위한 컴플라이언스 제한 또는 사용자 지정 제한에 대해 전체 또는 선택된 파라미터 테스트

시간 절약형 기능

• 측정 채널 스큐 제거
• 테스트 대상 디바이스 제어
• 다른 장비와의 인터페이스

호환성

• N1000A/86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

테스트 시간이 몇 시간에서 몇 분으로 단축됩니다. IEEE 802.3ap/bj용 N1091APCA 전기 TX 테스트 SW를 사용하여 두 IEEE 802.3 표준의 필요한 모든 전송 파라미터에 따라 고속 시리얼 호스트 보드, 모듈 또는 IC를 측정합니다.

Keysight offers a variety of electrical and optical test solutions that comply with current and emerging communication standards. If you are looking to test IEEE 802.3 designs, you can choose a hardware combination that meets your current and future test requirements.

• N1000A/86100D DCA-X, N1060A/86108B 포함(“원박스” 솔루션 통합) - 권장
• N1000A/86100D DCA-X, DCA 모듈 및 외부 클럭 복구 포함
• N109X 전기 DCA-M, 외부 클럭 복구 포함

20개 이상의 테스트

• 시그널링 속도
• 상승 및 하강 시간
• 차동 및 공통 모드 진폭
• 출력 노이즈
• 지터: RJ, DJ, DCD, TJ
• 차동 및 공통 모드 반사 손실

키사이트 N1081PLCA TX PLL 테스트 어플리케이션은 다양한 DCA 클럭 복구 모델과 함께 사용할 수 있으며 키사이트 지터 소스와 페어링해서 PCI Express 5.0 PLL 테스트 사양에 따라 PLL 측정을 빠르고 정확하게 수행할 수 있습니다.

N1081PLCA는 다음과 같은 이점을 갖는 간편한 테스트 애플리케이션입니다.

• 표준을 세부적으로 이해하는 데 소요되는 시간 절약
• PCI Express 5.0 PLL 사양을 기반으로 한 PLL 측정과 가이드형 설정
• 고객 구성을 사용하여 디바이스 디버깅 지원
• 디바이스 성능을 요약하는 HTML 보고서 생성 가능

PLL 측정 및 디버그 솔루션:

• 데이터 전송 속도(2.5, 5.0, 8.0, 16.0 & 32.0 GT/s)에 따른 PLL 교정
• 측정 세부 사항에는 PLL 대역폭, 피크 응답, 이득 주파수가 포함됩니다.

유연성과 확장성:

• N1060A 정밀 파형 분석기 또는 키사이트 N107x 모델 CDR을 지터 수신기로 사용하여 N1000A DCA-X 오실로스코프 작동
• 키사이트 M8000 시리즈 비트 오류율 테스터 또는 81160A 임의 노이즈 생성기를 지터 소스로 페어링
• 적합성 제한 또는 사용자 지정 제한에 대해 전체 또는 선택된 파라미터 테스트

포괄적 측정 및 디버깅 솔루션

• IEEE 802.3bs에서 정의한 200/400 Gb/s TX 설계 특성화
• IEEE 802.3cd에서 정의한 50/100/200 Gb/s TX 설계 특성화
• 약 300개의 테스트 수행
• 핵심 측정값: 12에지 출력 지터(Jnu, JRMS, EOJ), SNDR, SNR_ISI, 눈 열림(EW5, EH5), 반환 손실

유연성과 확장성

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동
• HTML 보고서를 자동 생성
• 컴플라이언스 한계 또는 맞춤 한계에 대해 파라미터 전체 또는 일부 테스트

호환성

• N1000A DCA-X 메인프레임
• 86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

키사이트 N1091BSCB TX 테스트 어플리케이션은 N1000A/86100D DCA-X 또는 N109X DCA-M 시리즈 오실로스코프와 함께 사용하여 다음에 따라 빠르고 정확하게 NRZ 및 PAM4 측정을 수행할 수 있습니다.

• IEEE 802.3bs 200 Gb/s 및 400 Gb/s 작업

  • 200GAUI-x 및 400GAUI-x 칩-칩(C2C) TX 특성
  • 200GAUI-x 및 400GAUI-x 칩-모듈(C2M) 호스트/모듈 출력 특성

• IEEE 802.3cd 50 Gb/s, 100 Gb/s, 및 200 Gb/s 작업

  • 송신기 특성: 50GBASE-CR, 100GBASE-CR2 및 200GBASE-CR4
  • 송신기 특성: 50GBASE-KR, 100GBASE-KR2 및 200GBASE-KR4
  • LAUI-2 칩-칩(C2C) TX 특성
  • LAUI-2 칩-모듈(C2M) 호스트/모듈 출력 특성
  • 50GAUI-x 및 100GAUI-x 칩-칩(C2C) TX 특성
  • 50GAUI-x 및 100GAUI-x 칩-모듈(C2M) 호스트/모듈 출력 특성

N1091BSCB는 사용이 쉬운 TX 테스트 애플리케이션으로 다음과 같은 이점을 제공합니다.

• Faster understanding of standard details
• PAM4 및 NRZ 설계를 특성화하는 데 소요되는 시간을 시간에서 분 단위로 단축
• 맞춤 구성을 사용하여 디바이스 디버깅 지원
• 디바이스의 성능을 요약하는 HTML 보고서를 빠르게 생성

핵심 측정값:

• Jnu, JRMS, EOJ를 포함하는 지터 측정값(PRBS13Q의 “12에지” 기준)
• 정상 상태 전압(Vf), 선형 맞춤 펄스 피크 및 신호 대 노이즈 및 왜곡(SNDR)을 포함하는 출력 파형 측정값
• 전이 시간
• 눈 너비(EW5) 및 눈 높이(EH5)
• 반환 손실

어플리케이션이 지원하는 특정 테스트의 포괄적인 최신 목록을 확인하려면 N1091BSCB.exe를 PC에 다운로드 및 설치(체험판(Trials) 및 라이선스(Licenses) 탭 클릭)하고 "데모 모드(Demo Mode)"에서 어플리케이션을 실행하십시오. “데모 모드”에서 소프트웨어 어플리케이션을 실행할 때에는 라이선스(또는 하드웨어)가 필요하지 않습니다.

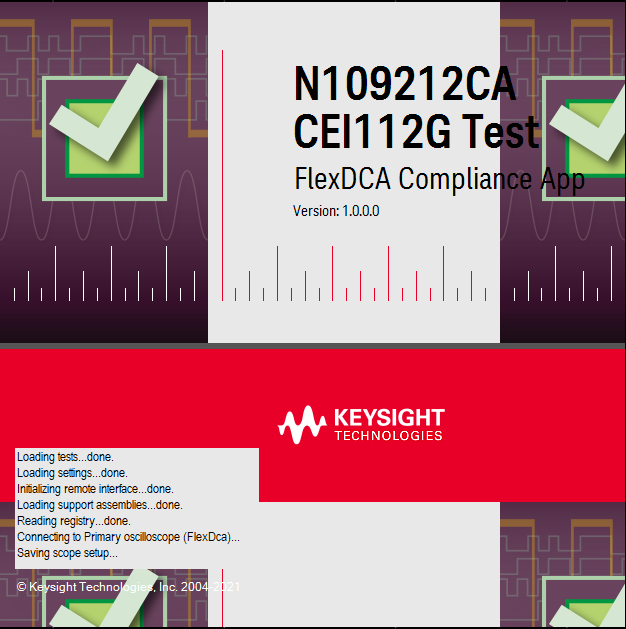

키사이트 N109212CA TX 테스트 어플리케이션을 N1000A DCA-X 오실로스코프와 함께 사용해서 다음에 따라 빠르고 정확하게 PAM4 측정을 수행할 수 있습니다.

• CEI-112G-VSR(레퍼런스 OIF-2017.346.22 PAM4)
  • 섹션 25.3.2 호스트-모듈(TP1a, 표 25-1)
  • 섹션 25.3.3 모듈-호스트(TP4, 표 25-4)
  • 부록 25.C.2 호스트-모듈(TP0a, 표 25-15)
• CEI-112G-MR-PAM4(레퍼런스 OIF-CEI-05.0)
  • 섹션 26.3.1 표 26-3 및 26-4(MR-PAM4)
• CEI-112G-LR-PAM4(레퍼런스 OIF-CEI-05.0)
  • 섹션 27.3.1 표 27-3 및 27-4(LR-PAM4)

N109212CA는 사용하기 쉬운 TX 테스트 애플리케이션으로, 다음과 같은 특징을 갖습니다.

• 표준을 세부적으로 이해하는 데 소요되는 시간 절약
• PAM4 설계를 특성화하는 데 소요되는 시간을 몇 시간에서 몇 분으로 단축
• 맞춤형 구성을 사용하여 디바이스 디버깅 지원
• 디바이스 성능을 요약하는 HTML 보고서의 빠른 생성 가능

주요 측정 내용:

• PRBS13Q에서의 JRMS, EOJ, J3/4/5U를 포함한 지터 측정
• 정상 상태 전압(Vf), 선형 핏 펄스 피크 및 SNDR(Signal-to-Noise-and-Distortion)을 포함한 출력 파형 측정
• Transition time
• 눈 높이, 수직 눈 닫힘, 니어 엔드 및 파 엔드 눈 측정
• 반사 손실

종합적인 측정 및 디버그 솔루션

• OIF-CEI-112G에 의해 정의된 CEI-112G-VSR/MR/LR TX 특성화
• 100개가 넘는 테스트 수행
• 주요 측정으로는 지터, SNDR, 수직 눈 닫힘, 눈 선형성 및 반사 손실이 포함됩니다

유연성과 확장성

• N1000A DCA-X 오실로스코프 또는 LAN을 통해 N1000A DCA-X에 연결된 PC에서 작동
• 자동 HTML 보고서 생성
• 적합성 제한 또는 사용자 지정 제한에 대해 전체 또는 선택된 파라미터 테스트

호환되는 제품

• N1000A DCA-X 메인프레임
• N107x 클럭 복구
• N104xA/B 원격 헤드

자동화 기능

• DCA, Infiniium 또는 InfiniiVision 오실로스코프의 측정 자동화
• 기존 스위치 매트릭스(키사이트 U3020AS26 및 BitifEye BIT-2100 시리즈) 또는 맞춤형 스위치 매트릭스를 사용한 멀티레인 인터페이스 테스트 자동화 및 맞춤 설정
• 맞춤형 테스트 자동화(구성 변수와 연결 프롬프트 사용)

호환성 기능

• Infiniium의 EZJIT+, InfiniiSim, InfiniiScan 및 사용자 정의 기능 옵션과 MathWorks MATLAB과 완벽하게 호환
• 올바른 펌웨어가 설치된 대부분의 DCA, InfiniiVision 및 Infiniium 오실로스코프와 호환됩니다. 자세한 사항은 데이터시트를 참조하십시오.
• 소프트웨어 평가 및 라이선스 탭에서 Windows® XP 이상과 호환되는 UDA Development Environment 다운로드

제어 기능

• SCPI 규격 테스트 및 측정 장비 제어
• 외부 장비 컨트롤러(패턴 생성기, 프로브 스위치, 온도 챔버 등) 제어

확장 기능

• USB, PCIe®, DDR, SATA, HDMI, MIPI, 이더넷 등을 포함한 기존 DCA, Infiniium 및 InfiniiVision 컴플라이언스 애플리케이션에 플러그인할 수 있는 “애드인” 확장 개발
• 처리 전/후 스크립트(MATLAB, LabView, Python, C++, Visual Basic 등) 실행
• 테스트 대상 디바이스 조작(특정 테스트 패턴 전송, 테스트 모드 변경 등)
• 설계에 대한 완벽한 검증 및 특성화를 위한 전체 테스트 계획 관리

사용자 정의 애플리케이션(UDA)은 DCA, Infiniium 또는 InfiniiVision 오실로스코프에 대한 자동화된 완전 맞춤형 테스트 애플리케이션입니다. 이 제품은 다른 테스트 및 측정 디바이스의 제어 기능을 포함하여 완벽한 자동화를 제공합니다. 지금 개발 환경을 무료로 다운로드하여 자체 UDA 제작을 시작할 수 있습니다. 간단히 소프트웨어를 다운로드한 후 데스크탑이나 스코프에 설치하면 필요한 자동 테스트 패키지 개발을 시작할 수 있습니다.

사용자 정의 애플리케이션은 컴플라이언스 애플리케이션이 제공할 수 없는 유연성과 오늘날의 다른 자동화 애플리케이션보다 훨씬 뛰어난 용이성의 독보적인 조합을 자랑합니다. 사용자 정의 애플리케이션은 Infiniium 팀이 만들었으며 키사이트 오실로스코프에서 실행됩니다. USB 3.0 및 SATA 6G와 같이 Infiniium의 세계적인 컴플라이언스 애플리케이션과 모양과 느낌이 비슷해 모든 애플리케이션 측정을 쉽게 제어할 수 있습니다. UDA는 오실로스코프 설계자가 오실로스코프용으로 만든 유일한 완전 맞춤형 자동화 환경입니다.

하나의 라이선스만 구입하면 DCA,Infiniium 및 InfniiVision 오실로스코프에서 원하는 수만큼 UDA와 애드인을 실행할 수 있습니다. 간단한 주파수 측정부터 정확한 최첨단 지터 테스트까지 유연하게 다양한 소프트웨어 패키지를 만들 수 있습니다.

UDA는 기존 스위치 매트릭스(키사이트 U3020AS26과 BitifEye BIT-2100 시리즈) 또는 맞춤형 스위치 매트릭스를 사용한 멀티레인 인터페이스 테스트를 자동화하고 맞춤 설정할 수 있는 기능을 더해줍니다. UDA는 멀티레인 인터페이스의 테스트 대상 신호를 전환하므로 이 작업을 수동으로 처리하기 위한 테스트 셋업이 필요하지 않습니다. 또한 디바이스 셋업의 다른 순열을 대화식으로 실행하고 결과를 추적하는 테스트 계획 기능도 지원합니다. 멀티레인 신호를 더 효율적으로 테스트하고 시간을 절약할 수 있습니다.

Visual Basic과 Windows는 미국 및/또는 기타 국가에서 Microsoft Corporation의 상표 또는 등록 상표입니다.

종합적인 측정 및 디버그 솔루션

• IEEE 802.3bs에 의해 정의된 200/400 Gb/s 광 TX 설계 특성화
• IEEE 802.3cd에 의해 정의된 50/100/200 Gb/s 광 TX 설계 특성화
• IEEE 802.3cu에 의해 정의된 100/400 Gb/s 광 TX 설계 특성화
• 주요 측정에는 TDECQ, 광 변조 진폭(외부 OMA) 및 소광비(외부 ER)가 포함됩니다

유연성과 확장성

• USB를 통해 N109x DCA-M에 연결된 PC에서 실행
• 자동 HTML 보고서 생성
• 컴플라이언스 제한 또는 맞춤형 제한에 맞게 모든 또는 선택된 파라미터 테스트

호환성

• N1092X DCA-M 오실로스코프
• N1077A 클럭 복구(단일 모드 및 다중 모드)
• N1078A 클럭 복구(단일 모드만)

키사이트 N1095BSCA 광 TX 테스트 어플리케이션을 N1092 DCA-M 시리즈 오실로스코프와 함께 사용해서 다음에 따라 빠르고 정확하게 광 TX PAM4 측정을 수행할 수 있습니다.

• IEEE 802.3bs 200 Gb/s 및 400 Gb/s 광 TX(섹션 121, 122, 123, 124)

  • 200GBASE-LR4
  • 200GBASE-FR4
  • 200GBASE-DR4
  • 400GBASE-LR8
  • 400GBASE-FR8
  • 400GBASE-DR4
  • 400GBASE-SR16

• IEEE 802.3cd 50 Gb/s, 100 Gb/s, 200 Gb/s 광 TX(섹션 138, 139, 140)

  • 50GBASE-SR
  • 50GBASE-FR
  • 50GBASE-LR
  • 100GBASE-SR2
  • 100GBASE-DR
  • 200GBASE-SR4

• IEEE 802.3cu 100 Gb/s, 400Gb/s 광 TX(섹션 140, 151)
  • 100GBASE-FR1
  • 100GBASE-LR1
  • 400GBASE-FR4
  • 4000GBASE-LR4-6

N1095BSCA는 다음과 같은 특징을 갖는 사용하기 쉬운 TX 테스트 애플리케이션입니다.

• 표준을 세부적으로 이해하는 데 소요되는 시간 절약
• 광 PAM4 설계를 특성화하는 데 소요되는 시간 감소
• 맞춤형 구성을 사용하여 디바이스 디버깅 지원
• 디바이스 성능을 요약하는 HTML 보고서의 빠른 생성 가능

주요 측정 내용:

• 송신기 및 분산 아이 닫힘(TDECQ)

• 외부 광 변조 진폭(외부 OMA)
• 외부 소광비(외부 ER)
• 송신기 오버/언더슈트, 송신기 출력 급증
• 평균 광 런치 파워
• 시그널링 속도
• OMAouter 마이너스 TDECQ의 런치 파워
• 송신기 전환 시간
• 상대적 강도 노이즈(RINxx OMA) – FYI만 해당

어플리케이션이 적용되는 특정 테스트에 대한 종합적인 최신 목록이 필요하면 N1095BSCA.exe를 PC로 다운로드(Trials and Licenses 탭 클릭)한 후 “데모 모드”에서 어플리케이션을 실행하십시오. “데모 모드”에서 소프트웨어 어플리케이션을 실행할 때에는 라이센스(또는 하드웨어)가 필요하지 않습니다.

포괄적인 규정 준수 및 디버그 솔루션

• XLAUI, CAUI-4, CAUI-10 및 nPPI (IEEE 802.3bm)를 지원합니다.
• 약 400개 파라미터 측정
• 케이블 디스큐잉을 위한 편리한 유틸리티를 제공합니다

유연하고 확장 가능한

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동합니다.
• 테스트 대상 장치 및 기타 장비 제어
• 개발을 위해 모든 또는 선택된 파라미터를 규격 제한 또는 사용자 정의 제한에 따라 테스트하십시오.

시간 절약형 기능

• 까다로운 파라미터를 몇 초 만에 측정
• 디버그 모드를 사용하여 추가적인 광범위한 개발 테스트 완료
• 다른 장비와의 인터페이스
• 간결한 규정 준수 보고서 확보

호환성

• N1000A/86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

테스트 시간을 몇 시간에서 몇 분으로 단축하십시오. N1091BMCA Electrical TX 테스트 SW를 사용하여 고속 직렬 호스트 보드, 모듈 또는 IC를 IEEE 802.3bm 표준에 필요한 전송 파라미터에 맞춰 측정하십시오.

키사이트는 현재 및 새로운 통신 표준을 충족하는 광범위한 전기 및 광학 테스트 솔루션을 제공합니다. IEEE 802.3 설계를 테스트하기 위해 현재와 미래의 테스트 요구 사항을 충족하는 하드웨어 조합을 선택할 수 있습니다.

1. N1000A/86100D DCA-X(N1060A/86108B 통합 “원박스” 솔루션 포함) - 권장
2. 86100D DCA-X(DCA 모듈 및 외부 클럭 복구 포함)
3. N109X 전기 DCA-M, 외부 클럭 복구 포함

약 40가지 테스트

• 신호 전송 속도
• 차동 및 공통 모드 진폭
• 출력 노이즈
• 전송 파형
• 지터: RJ, DCD, TJ
• 차동 및 공통 모드 반사 손실

포괄적 측정 및 디버깅 솔루션

• IEEE802.3ck에서 정의한 100/200/400 Gb/s TX 설계 특성화
• 약 140개의 테스트 수행
• Key measurements: 12-edge output jitter (Jnu, JRMS, EOJ), SNDR & eye opening (EH, EW, VEC)

뛰어난 유연성 및 확장성

• N1000A DCA-X 오실로스코프 또는 LAN을 통해 N1000A DCA-X에 연결된 PC에서 작동
• HTML 보고서 자동 생성
• 컴플라이언스 한계 또는 맞춤 한계에 대해 파라미터 전체 또는 일부 테스트

호환 가능

• N1000A DCA-X 메인 프레임
• N107x 클럭 복구
• N104xA/B 원격 헤드

키사이트 N1091CKCA TX 테스트 어플리케이션은 N1000A DCA-X 오실로스코프와 함께 사용하여 다음에 따라 빠르고 정확하게 PAM4 측정을 수행할 수 있습니다.

• IEEE 802.3ck 100Gb/s, 200 Gb/s 및 400 Gb/s 작업

  • 100GAUI-1, 200GAUI-2 및 400GAUI-4 칩-칩(C2C) TX 특성
  • 100GAUI-1, 200GAUI-2 및 400GAUI-4 칩-모듈(C2M) 호스트/모듈 출력 특성
  • 송신기 특성화, 100GBASE-CR1, 200GBASE-CR-2 및 400GBASE-CR4
  • 송신기 특성화, 100GBASE-KR1, 200GBASE-KR-2 및 400GBASE-KR4

N1091CKCA는 사용이 쉬운 TX 테스트 애플리케이션으로 다음과 같은 이점을 제공합니다.

• Faster understanding of standard details
• PAM4 설계를 특성화하는 데 소요되는 시간을 시간에서 분 단위로 단축
• 맞춤 구성을 사용하여 디바이스 디버깅 지원
• 디바이스의 성능을 요약하는 HTML 보고서 빠르게 생성

핵심 측정값:

• Jnu, JRMS, EOJ를 포함하는 지터 측정값(PRBS13Q의 “12에지” 기준)
• 정상 상태 전압(Vf), 선형 맞춤 펄스 피크 및 신호 대 노이즈 및 왜곡(SNDR)을 포함하는 출력 파형 측정값
• 전이 시간
• 눈 너비, 눈 높이 & 수직 눈 닫힘
• 효율적인 반환 손실

애플리케이션이 지원하는 특정 테스트의 포괄적인 최신 목록을 확인하려면 PC에 N1091CKCA.exe를 다운로드 및 설치(체험판(Trials) 및 라이선스(Licenses) 탭 클릭)하고 “데모 모드(Demo Mode)”에서 애플리케이션을 실행하십시오. “데모 모드”에서 소프트웨어 애플리케이션을 실행할 때에는 라이선스(또는 하드웨어)가 필요하지 않습니다.
