N7622A Signal Studio 工具套件

波形下載工具

• 免費的自訂 I/Q 波形下載工具
• 支援六種檔案格式：MATLAB "MAT File 5"、ASCII、Keysight 16-bit 和 14-bit，以及更多格式

Signal Generator Control and Additive Impairments

• 相容的信號產生器：E4438C ESG、E8267D PSG
• 相容的任意波形產生器：N6030A、N6031A、N6032A、N6033A、N8241A、N8242A
• 可控制頻率、振幅、ALC等
• I/Q 減損和調整

自動和通訊介面

• 透過 COM 物件、.net API，以及 SCPI 指令集進行自動化測試
• API 輔助說明系統
• LAN 和 GPIB

其他特色

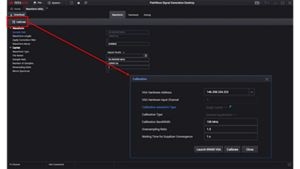

• PC 圖形操作介面

免費的波形下載公用程式
Signal Studio工具套件是一個軟體公用程式，可用來下載及播放您的自訂I/Q波形。在一般的開發環境（例如MATLAB(r) 和C++）中所產生的I/Q波形，可自動轉換成目標基頻產生器可使用的正確檔案格式，然後再下載以進行播放。是德的Signal Studio工具套件的這項基本功能是免費提供的，它具備一個容易操作的圖形介面，可讓您控制整個波形的下載與播放過程。

以最高800 MHz的頻寬提供信號修正能力
典型的信號產生器輸出包含了不可避免的失真效應，這是在信號從基頻產生器經由調變器和RF路徑傳播到您的待測裝置時所產生的。是德的Signal Studio工具套件是第一個提供快速而容易的方法來抵銷這些效應，並以最高800 MHz的頻寬（BW）來產生高傳真、校驗過的測試信號的商用解決方案。是德ESG和PSG信號產生器所產生的RF與微波信號的品質，可利用專屬的預失真演算法來大幅提升。這個軟體使用是德PSA系列頻譜分析儀，來自動量測信號路徑的響應。利用這項資訊將修正係數應用到波形，以補償整個調變頻寬內的信號失真，例如影像、振幅漣波和相位偏差。以下兩個選項，可以滿足您不同的測試需求：窄頻修正（最大80 MHz BW）和寬頻修正（最大800 MHz BW）。

典型的應用
雷達系統、UWB及其他寬頻通訊系統的設計人員，對於無寄生的動態範圍、振幅平坦度、相位線性度和EVM效能有相當嚴格的要求，Signal Studio工具套件的修正能力提供了評估您的設計所需的幾近完美的信號。
