자동화

• 빠른 설정, 구성 및 강력한 새로운 멀티 채널 테스트 기능과 함께 제공되는 테스트 프레임워크
• 한 번의 실행에서 여러 레인의 테스트를 지원하는 싱글 엔드 SMA 케이블 또는 차동 프로브의 유연한 신호 프로빙 설정
• 다른 XAUI 도출 표준을 테스트하기 위한 유연성의 구성 가능한 테스트 파라미터
• 테스트 구성, 수행된 측정, 통과/실패 상태, 마진 분석 및 파형을 기록하는 테스트 결과 보고서

지원되는 표준

• XAUI(IEEE 802.3-2005, Clause 47)
• 10GBASE-CX4(IEEE 802.3-2005, Clause 54)
• XAUI 기반 CPRI, OBSAI RP3 및 Serial RapidIO

확장 용이성

• 사용자 정의 애플리케이션 툴 사용:
• 맞춤형 테스트 생성 및 완전 통합, 구성 변수 및 연결 지침
• MATLAB 스크립트 또는 디바이스 컨트롤러 같은 외부 애플리케이션 호출을 실행 시퀀스에 삽입
• 테스트 세트에서 사용되는 추가적인 외부 계측기 구성

호환성

• V-시리즈, Z-시리즈 및 UXR 리얼타임 오실로스코프

XAUI 디바이스를 설계하는 경우 설계와 검증 작업을 동시에 수행해야 하는 과제에 직면할 수 있습니다. 10GBASE-CX4, CPRI, OBSAI 및 Serial RapidIO Support를 포함한 키사이트테크놀로지스 D9010XAUC XAUI 인증 테스트 애플리케이션 소프트웨어가 빠르고 정확한 XAUI 검증을 제공하여 효율성 개선을 도울 것입니다. D9010XAUC 소프트웨어는 IEEE 802.3-2005 10기가비트 이더넷 사양에 정의된 바대로 디바이스가 XAUI 사양에 부합하는지 확인하도록 지원합니다. 키사이트 오실로스코프와 디지털 신호 분석기가 제공하는 탁월한 신호 무결성과 프로빙이 설계가 사양을 충족시킬 것이라는 확신을 제공합니다. 이 애플리케이션은 XAUI 도출 10GBASE-CX4 사양을 위한 지원도 제공할 뿐만 아니라, CPRI, OBSAI RP3, 10기가비트 광섬유 채널 XAUI, Serial Rapid IO 같은 다양한 기타 XAUI 도출 표준에 대한 테스트도 할 수 있습니다.

10GBASE-CX4, CPRI, OBSAI, Serial RapidIO Support를 포함한 D9010XAUC XAUI 인증 테스트 애플리케이션 소프트웨어는 모든 Infiniium V-시리즈, Z-시리즈 및 UXR 오실로스코프에서 실행됩니다.


10비트, 100MSa/s, 8kpts, DDS 기술.

포함되는 파형

• 사인파, 사각파(듀티 사이클이 가변적), 램프, 펄스(펄스 폭이 가변적), DC, 노이즈, 사인 카디널, 지수형 상승, 지수형 하강, 심장 박동, 가우스
• 진폭 및 주파수 변조 기능
• 임의 파형 생성
• 버튼 조작 한 번으로 WaveGen AWG(임의 파형 발생기) 메모리에 오실로스코프 파형을 직접 저장

AWG waveform generation/editing with built-in editor

• Noise, glitch addition
• 진폭, 주파수, 오프셋 변경
• 실제 신호를 이용하여 설계의 마진을 빠르게 테스트

내부 메모리 및 USB Thumb 드라이브 저장/호출

InfiniiVision 6000 X-시리즈에는 20MHz 듀얼 채널 펑션/임의 파형 발생기가 내장되어 있습니다. 벤치 공간과 예산이 부족한 교육 기관이나 R&D 랩에 이상적인 내장 20MHz 펑션/임의 파형 발생기는 테스트 대상 디바이스에 표준 자극 출력 파형을 제공할 뿐만 사용자 정의 주파수, 진폭, 오프셋, 펄스 폭, 변조, 임의 파형 기능을 지원합니다. WaveGen의 출력은 디스플레이 아래의 오실로스코프 전면판에 있는 두 개의 BNC로 라우팅됩니다.

Using the built-in waveform editor, you can generate custom waveforms. You can also capture known good or golden waveforms from a scope channel and save them as arbitrary waveforms for future regeneration. By using real signals to test margins to their limits, you can bring innovation to your design testing methods.

이 WaveGen 옵션은 모든 InfiniiVision 6000 X-시리즈 2채널 및 4채널 DSO와 MSO 모델과 함께 작동합니다.

-10bits, 100MSa/s, 8kpts, DDS 기술

-파형:

• 사인파, 사각파(듀티사이클 가변적), 램프, 펄스(펄스폭 가변적), DC 및 노이즈
• 사인 카디널, 지수형 상승, 지수형 하강, 심장박동, 가우스
• 임의 파형 발생기
• 한 번의 버튼 누름만으로 WaveGen AWG 메모리에 스코프 파형을 직접 저장

- 내장 에디터를 사용하여 AWG 파형 생성/편집

• 노이즈 및 글리치 추가
• 진폭, 주파수, 오프셋 수정
• 실제 신호를 사용하여 설계 마진을 신속하게 테스트

- 내부 메모리 및 USB Thumb 드라이브 저장/호출

InfiniiVision 4000 X-시리즈는 20MHz 내장형 펑션/임의 파형 발생기를 제공합니다. 20MHz 내장 펑션/임의 파형 발생기는, 벤치 공간이나 예산이 중요한 교육, 설계 실험실 및 연구 개발 실험실 등에 이상적인 것으로, 테스트 대상 디바이스에 표준 자극 출력 파형과 사용자 정의 가능한 주파수, 진폭, 오프셋, 펄스 폭, 임의 파형 역량을 제공합니다. WaveGen의 출력은 디스플레이 아래의 오실로스코프 전면판에 있는 BNC로 라우팅됩니다.

Using the built-in waveform editor, you can create user-defined waveforms and output them to the scope's WaveGen. Additionally, you can capture known good or golden waveforms from a scope channel, save them to the ARB, and then generate them via the BNC output. When testing the limits of your margin using real signals, reconsider how you test your designs.

본 WaveGen 옵션은 모든 InfiniiVision 4000 X-시리즈 2채널 및 4채널 DSO와 MSO 모델과 작동합니다.

자동화:

• 테스트 설정 마법사를 통해 테스트를 선택, 구성, 연결 밀 실행하고 결과를 보고
• 측정 연결 설정 표시
• 테스트 별로 오실로스코프 설정을 자동으로 구성
• 테스트 결과 보고서에 테스트 구성, 수행된 측정, 통과/실패 상태, 마진 분석 및 파형 포함

지원 표준:

• USB 2.0 인증 테스트에 사용하도록 USB-IF 인증
• USB-IF 조직에서 사용하는 MATLAB 스크립트

요건:

• 6개의 고속 테스트 픽스처와 전원 공급기의 완벽한 세트를 위한 E2649B
• 저속/최대 속도 테스트를 위한 E2646A SQiDD(Signal Quality inrush Droop/Drop)

D9010USBC USB 2.0 인증 테스트 소프트웨어는 파형을 PC로 전송할 필요성을 제거하여 USB 신호 무결성 테스트를 오실로스코프로 신호를 캡처하면 되는 간단한 작업으로 만들어줍니다.

• T10 SAS-4 사양 및 UNH-IOL SAS 물리 계층 테스트 제품군을 기반으로 한 테스트 정의
• SAS 1.5, 3.0, 6.0, 12.0, 22.5 Gbps 데이터율 지원
• SAS3_EYEOPENING 및 WDP 스크립트가 필요한 송신기 테스트 지원
• 테스트를 손쉽게 선택, C 테스트를 위한 IT/CT 인터페이스 구성
• 스코프 측정의 자동 설정 및 프로그래밍
• 문서화 및 공유를 위한 그래픽 HTML 테스트 결과 보고서 형식
• 테스트 결과를 여러 테스트 패턴 또는 디바이스 구성과 빠르게 비교할 수 있는 체험판 테스트 보고 기능

SAS-4 애플리케이션을 사용하여 빠르고 간편하게 SAS-4 설계를 테스트, 디버깅하고 특성화할 수 있습니다. 각 테스트에 대해 오실로스코프를 자동으로 구성하고 테스트가 끝나면 유익한 HTML 보고서를 생성합니다. 해당 애플리케이션은 사양 테스트 한계와 결과를 비교할 뿐만 아니라 각 테스트의 통과/실패 기준과 디바이스의 실제값 간 격차를 나타내는 마진 분석을 포함합니다. 또한 애플리케이션이 복잡한 SAS-4 신호 분석을 처리하므로 수동으로 측정을 수행할 때 사용자의 시간을 절감하고 작업량을 줄일 수 있습니다.

포괄적인 규정 준수 및 디버그 솔루션

• 40GBASE-CR4 (802.3ba) 및 100GBASE-CR10 (802.3ba) 지원
• 약 60개의 파라미터를 측정합니다.
• 케이블 디스큐잉을 위한 편리한 유틸리티를 제공합니다

유연하고 확장 가능한

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동합니다.
• 테스트 대상 장치 및 기타 장비 제어
• 개발을 위해 모든 또는 선택된 파라미터를 규격 제한 또는 사용자 정의 제한에 따라 테스트하십시오.

시간 절약형 기능

• 디버그 모드를 사용하여 추가적인 광범위한 개발 테스트를 완료하십시오.
• 측정 채널 스큐 디스큐
• 테스트 대상 장치 제어
• 다른 장비와의 인터페이스

호환성

• N1000A/86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

테스트 시간을 몇 시간에서 몇 분으로 단축하십시오. N1091BACA Electrical TX Test 소프트웨어를 사용하여 고속 직렬 호스트 보드, 모듈 또는 IC를 두 가지 IEEE 802.3ba 표준의 모든 필수 전송 파라미터에 대해 측정하십시오.

키사이트는 현재 및 새로운 통신 표준을 충족하는 광범위한 전기 및 광학 테스트 솔루션을 제공합니다. IEEE 802.3 설계를 테스트하기 위해 현재와 미래의 테스트 요구 사항을 충족하는 하드웨어 조합을 선택할 수 있습니다.

1. N1000A/86100D DCA-X(N1060A/86108B 통합 “원박스” 솔루션 포함) - 권장
2. N1000A/86100D DCA-X(DCA 모듈 및 외부 클럭 복구 포함)
3. N109X 전기 DCA-M, 외부 클럭 복구 포함

약 60가지 테스트

• 신호 전송 속도
• 상승 및 하강 시간
• 차동 및 공통 모드 진폭
• VMA
• 아이 마스크
• 디엠퍼시스
• 출력 노이즈
• 전송 파형
• 지터: J2, J9, DJ 및 TJ
• DDPWS
• Qsq
• 차동 및 공통 모드 반사 손실

포괄적인 측정 및 디버그 솔루션

• OIF-CEI-04.0에 의해 정의된 CEI-56G-VSR/MR/LR TX 설계를 특성화합니다.
• 100가지 이상의 테스트를 수행합니다.
• 주요 측정 항목에는 지터, 아이 선형성, SNDR, 아이 오프닝(EW6, EH6) 및 반사 손실이 포함됩니다.

유연하고 확장 가능한

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동합니다.
• 자동 HTML 보고서 생성
• 모든 또는 선택된 파라미터를 규격 제한 또는 사용자 정의 제한에 따라 테스트하십시오.

호환성

• N1000A DCA-X 메인프레임
• 86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

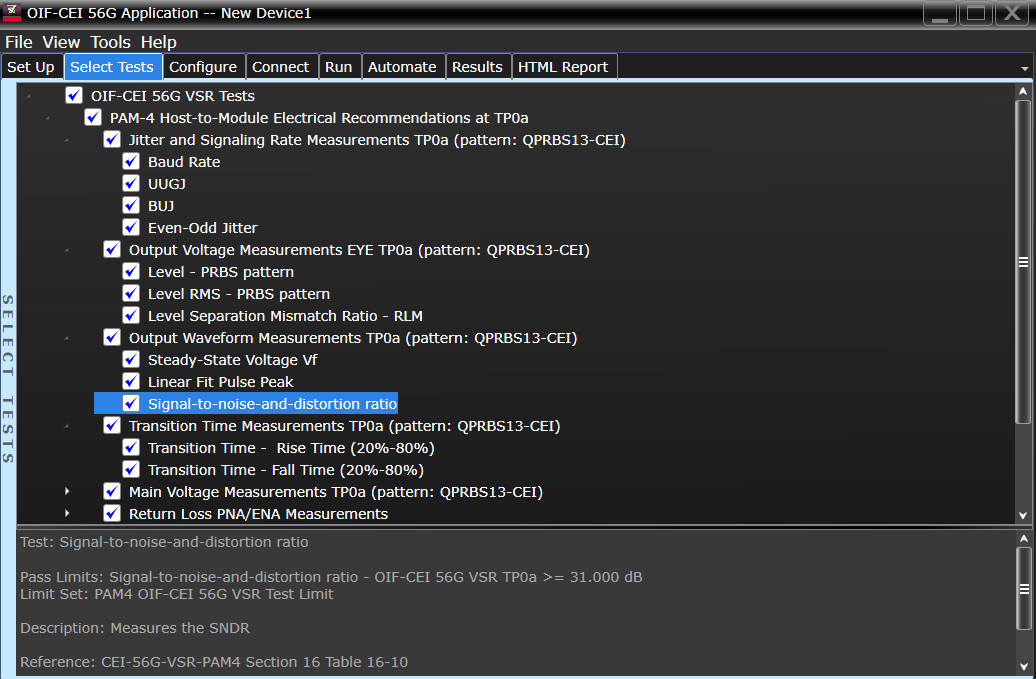

키사이트 N109256CB TX 테스트 애플리케이션은 N1000A/86100D DCA-X 또는 N109X DCA-M 시리즈 오실로스코프와 함께 사용하여 다음 규격에 따라 NRZ 및 PAM4 측정을 빠르고 정확하게 수행할 수 있습니다.

• CEI-56G-VSR (참조 OIF2014.277.08 NRZ, OIF-CEI-04.0 PAM4)
  • 섹션 15.3.2 TP1a의 호스트-모듈, 표 15-1 (NRZ)
  • 섹션 15.3.3 TP4의 모듈-호스트, 표 15-4 (NRZ)
  • 부록 15.B.1.1 TP0a의 호스트-모듈, 표 15.9 (NRZ)
  • 섹션 16.3.2 TP1a의 호스트-모듈(호스트 출력), 표 16-1(PAM4)
  • 섹션 16.3.3 TP4의 모듈-호스트(모듈 출력), 표 16-4(PAM4)
  • 부록 16.B.1.1 TP0a의 호스트-모듈, 표 16.10(PAM4)
• CEI-56G-MR (참조 OIF-CEI-04.0)
  • 섹션 17.3.1, 표 17-2 및 17-3 (MR-PAM4)
• CEI-56G-LR (참조 OIF-CEI-04.0)
  • 섹션 21.3.1, 표 21-2, 21-3 (LR-PAM4)

N109256CB는 다음과 같은 사용하기 쉬운 TX 테스트 애플리케이션입니다:

• 표준 세부 사항 이해에 시간 절약
• PAM4 및 NRZ 설계 특성화에 걸리는 시간을 몇 시간에서 몇 분으로 단축합니다.
• 사용자 지정 구성을 사용하여 디바이스 디버깅을 지원합니다.
• 디바이스 성능을 요약하는 HTML 보고서를 신속하게 생성할 수 있습니다.

주요 측정 항목은 다음과 같습니다.

• UUGJ, BUJ, Even-Odd Jitter(EOJ)를 포함한 지터 측정
• 정상 상태 전압(Vf), 선형 피트 펄스 피크 및 신호 대 잡음 및 왜곡(SNDR)을 포함한 출력 파형 측정
• 전이 시간
• 아이 폭(EW6) 및 아이 높이(EH), 원단 및 근단
• 반사 손실

애플리케이션에서 다루는 특정 테스트의 포괄적이고 최신 목록을 보려면 N109256CB .exe를 PC에 다운로드하여 설치하고(Trials and Licenses 탭을 클릭하십시오), 애플리케이션을 “데모 모드”로 실행하십시오. “데모 모드”에서 소프트웨어 애플리케이션을 실행하는 데 라이선스(또는 하드웨어)는 필요하지 않습니다.

Comprehensive compliance and debug solution

• 100GBASE-KR4 및 100GBASE-CR4(IEEE 802.3bj) 준수
• 최대 40개의 파라미터 측정
• 케이블을 디스큐할 수 있는 편리한 유틸리티

유연성과 확장성

• N1000A/86100D DCA-X 오실로스코프 또는 USB를 통해 N109x DCA-M에 연결된 PC에서 작동
• 테스트 대상 디바이스 및 기타 장비 제어
• 개발을 위한 컴플라이언스 제한 또는 사용자 지정 제한에 대해 전체 또는 선택된 파라미터 테스트

시간 절약형 기능

• 디버그 모드를 사용하여 추가적인 광범위한 개발 테스트 완료
• 측정 채널 스큐 제거
• 테스트 대상 디바이스 제어
• 다른 장비와의 인터페이스

호환성

• N1000A/86100D DCA-X 메인프레임
• N109X DCA-M 오실로스코프
• N107X 클럭 복구

테스트 시간이 몇 시간에서 몇 분으로 단축됩니다. N1091BJCA 전기 TX 테스트 소프트웨어를 사용하여 두 IEEE 802.3 조항 100GBASE-KR4 및 100GBASE-CR4(IEEE 802.3bj)의 모든 필수 전송 파라미터에 따라 고속 시리얼 호스트 보드, 모듈 또는 IC를 측정합니다.

Keysight offers a variety of electrical and optical test solutions that comply with current and emerging communication standards. If you are looking to test IEEE 802.3 designs, you can choose a hardware combination that meets your current and future test requirements.

1. N1000A/86100D DCA-X, N1060A/86108B 포함(“원박스” 솔루션 통합) - 권장
2. N1000A/86100D DCA-X, DCA 모듈 및 외부 클럭 복구 포함
3. N109X 전기 DCA-M, 외부 클럭 복구 포함

Approximately 40 tests

• 시그널링 속도
• 상승 및 하강 시간
• 차동 및 공통 모드 진폭
• 신호 대 노이즈
• 출력 파형
• 지터: Even-odd, BUJ 및 RJ
• 차동 및 공통 모드 반사 손실

• HDMI용 완벽한 테스트 스위트: HDMI1.4, HDMI2.1 TMDS (이전 HDMI2.0), HDMI 2.1 고정 속도 링크, HDMI 2.2 고정 속도 링크, 다이렉트 어태치 디바이스.
• 오실로스코프에서 또는 PC에서 오프라인으로 후처리를 위한 파형 저장을 지원합니다.
• 해상도 및 타이밍 디스크립터, 비디오 식별 코드(VIC) 및 FRL 기능을 사용한 디바이스 기능 입력
• 주어진 테스트 연결을 위한 자동화된 테스트 시퀀싱
• 옵션 스위치 네트워크를 사용한 전체 디바이스 자동화
• 테스트 프로세스 전반에 걸친 안내 연결 및 지침
• 시스템, 연결 세부 정보, 요약 테이블을 포함한 테스트 보고서(보조 테스트 결과 데이터로 연결되는 핫링크 및 테스트 측정 스크린샷 포함)
• 통계 분석이 포함된 표 형식 최종 결과 페이지

Infiniium V, Z 및 UXR 시리즈 오실로스코프를 지원하는 HDMI 송신기용 D9021HDMC 전기 성능 검증 및 준수 소프트웨어는 셋톱박스, 디지털 비디오 레코더, DVD 플레이어 및 마더보드 시스템용 고화질 멀티미디어 인터페이스(HDMI) 설계를 빠르고 쉽게 검증하고 디버그할 수 있도록 합니다. HDMI 준수 테스트 소프트웨어는 HDMI 전기 체크리스트 테스트를 자동으로 실행하고 결과를 포괄적인 보고서 형식으로 표시합니다. 측정 데이터 외에도 보고서는 장치가 각 테스트를 얼마나 가깝게 통과하거나 실패했는지 보여주는 마진 분석을 제공합니다.

이 소프트웨어는 파형의 후처리(post-processing)를 지원하여 생산성을 크게 향상시킵니다. 후처리는 파형이 획득된 후 오실로스코프에서 수행하거나 Infiniium Offline D9010BSEO를 사용하는 라이선스 준수 애플리케이션이 설치된 PC에서 수행할 수 있습니다. 솔루션에 필요한 기타 구성 요소는 HDMI 플러그가 있는 테스트 포인트 어댑터(TPA-P), 프로브 증폭기 및 프로브 헤드, 고품질 매칭 케이블, EDID 및 SCDC 컨트롤러 장치입니다.

HDMI2.1 TMDS (이전 HDMI2.0), HDMI2.1 FRL 및 HDMI2.2 FRL은 단일 종단 측정뿐만 아니라 TP2 차동 측정에도 단일 종단 연결이 필요합니다. 키사이트 프로브 및 스위칭 제품은 최저 비용 연결을 위한 N7010A 액티브 종단 어댑터 또는 단일 연결로 전체 FRL 테스트를 가능하게 하는 내부 스위치가 있는 N7003A Infiniimode 증폭기를 포함합니다. 장치에 대한 모든 HDMI 버전의 완벽한 테스트를 위한 완전 자동화는 메인프레임과 스위치 모듈을 필요로 하는 스위치 매트릭스 솔루션으로 가능합니다. 키사이트의 자동화된 스위칭 솔루션에 대해 자세히 알아보려면 www.keysight.com/find/switching을 방문하십시오.

• 하드웨어 기반 아키텍처를 사용하여 자동차 시리얼 버스에 대한 트리거링과 분석을 할 수 있는 가장 빠른 스루풋의 오실로스코프 솔루션
• 시리얼 데이터 파형과의 화면상 시리얼 디코드 시간 상관
• CAN 아이 다이어그램 마스크 테스트 - 산업 표준을 기반으로 한 다지역 마스크 및 설정의 손쉬운 다운로드
• 마스크 테스트로부터 세부적인 합격/불합격 통계 확보
• 이 패키지는 마스크 테스트 및 주파수 응답 분석(Bode 플롯)과 함께 CAN, CAN-FD, LIN, FlexRay, SENT, PSI5(사용자 정의 가능한 Manchester), 사용자 정의 가능한 NRZ, CXPI 시리얼 트리거 및 디코더를 지원합니다. 모든 6000 X-시리즈 오실로스코프에 기본으로 고급 수학 기능이 제공됩니다
• .dbc 파일을 사용한 CAN 및 CAN FD 기호 트리거 및 디코드
• .ldf 파일을 사용한 LIN 기호 트리거 및 디코드

키사이트의 InfiniiVision 6000 X-시리즈 오실로스코프용 자동차 소프트웨어 패키지를 사용하면 오늘날 파워 트레인과 바디 제어 및 모니터링에 사용되는 가장 일반적인 자동차 시리얼 버스에 프로토콜 트리거링과 디코드를 사용할 수 있습니다. 이 패키지는 또한 자동차 전자 시스템의 테스트와 디버그에 도움이 되는 아이 다이어그램 마스크 테스트 및 주파수 응답 분석을 포함한 다른 고급 분석 기능도 지원합니다.
