Memória DDR, GDDR e LPDDR
A IA de última geração apresenta vários desafios para a tecnologia de memória. O treinamento de modelos de IA requer memória de largura de banda extremamente alta; é necessária baixa latência de memória para aplicativos de inferência. A capacidade de memória grande e dimensionável é imprescindível para lidar com o aumento do tamanho dos modelos.
A Keysight oferece soluções de alta precisão e ultrarrápidas para todas as etapas do seu próximo projeto de Double Data Rate 6 (DDR6), Low-Power Double Data Rate 6 (LPDDR6) e Graphics Double Data Rate 7 (GDDR7) — para data centers, eletrônicos de consumo, automóveis e outros sistemas de memória.
Soluções DDR Design-to-Test

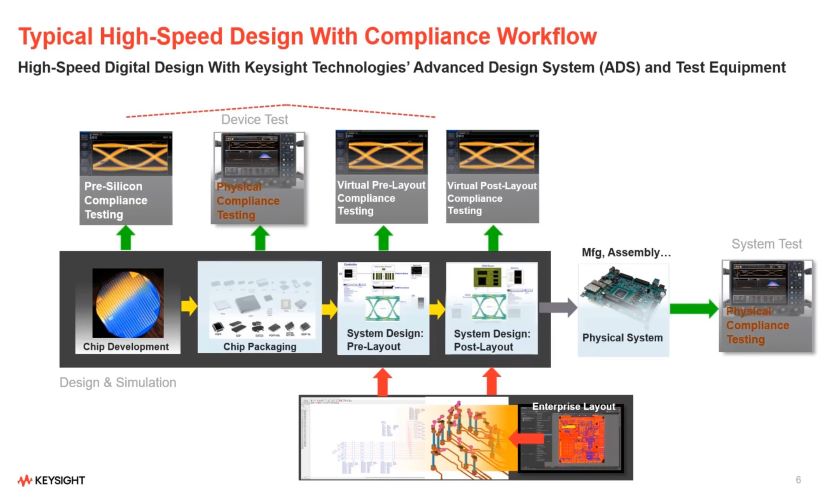

Com a chegada da DDR6, você enfrenta novos desafios de projeto e validação. A simulação de sistemas de memória DDR ajuda a identificar problemas antes do tape-out do silício e a garantir a integridade do sinal.
O software de projeto e simulação da Keysight permite que você otimize seus projetos de transmissores, receptores e canais para obter o melhor desempenho e confiabilidade na velocidade desejada. Podemos ajudá-lo desde o início a resolver problemas de integridade de sinal, garantir a eficiência energética e permanecer dentro de margens de erro restritas antes da prototipagem.
Garantir a interoperabilidade DDR requer a validação em relação às normas de conformidade da JEDEC. A Keysight oferece soluções completas para testes de transmissores DDR, combinando osciloscópios de alta largura de banda, sondas de baixa carga, tecnologias de interpositor e software automatizado para simplificar a configuração, a execução, a análise e a geração de relatórios dos testes. Oferecemos acesso antecipado à caracterização e validação automatizadas de transmissores DDR6, ajudando você a atender aos requisitos cada vez mais desafiadores de jitter, temporização, margem de tensão e integridade de sinal antes que o padrão DDR6 seja finalizado. A análise integrada de diagrama de olho, jitter, equalização e margem permite uma depuração mais rápida, identificação antecipada de problemas e maior confiança no desempenho dos transmissores DDR6.
Atender aos requisitos dos receptores DDR5 exige uma caracterização precisa em condições de sinal cada vez mais desafiadoras. Os testes de receptores, realizados de acordo com as normas JEDEC, avaliam a confiabilidade com que o dispositivo em teste consegue recuperar dados na presença de distorções de tensão, temporização e sinal. O processo de teste combina um osciloscópio de alta largura de banda para a calibração precisa do sinal de entrada sob estresse com um testador de taxa de erros de bits para gerar condições de sinal controladas e avaliar o desempenho do receptor. Ao medir a sensibilidade à tensão e ao jitter e validar a operação por meio de testes de “stressed-eye” com as soluções automatizadas da Keysight, você pode caracterizar com eficiência as margens do receptor, identificar vulnerabilidades e obter confiança na interoperabilidade e conformidade do seu projeto com o padrão DDR5.
A corrupção de dados é um sintoma comum encontrado durante a validação de projetos DDR5. A causa raiz da corrupção de dados pode ser difícil de determinar. Normalmente, há problemas de integridade de sinal ou funcionais em seus projetos.
Quando os sistemas de memória DDR5 não se comportam como esperado, você precisa de soluções de depuração funcional, análise e validação de conformidade de protocolo que forneçam recursos de captura e análise de traços. Podemos oferecer a você o insight necessário para entender o comportamento do seu sistema e encontrar rapidamente a causa raiz de qualquer problema.
Soluções de projeto e teste para GDDR
As taxas de dados da GDDR7 de 32 Gbs por pino e a modulação PAM3 trazem novos desafios em termos de integridade de sinal, integridade de potência e projeto de canais, que devem ser abordados logo no início do ciclo de projeto.

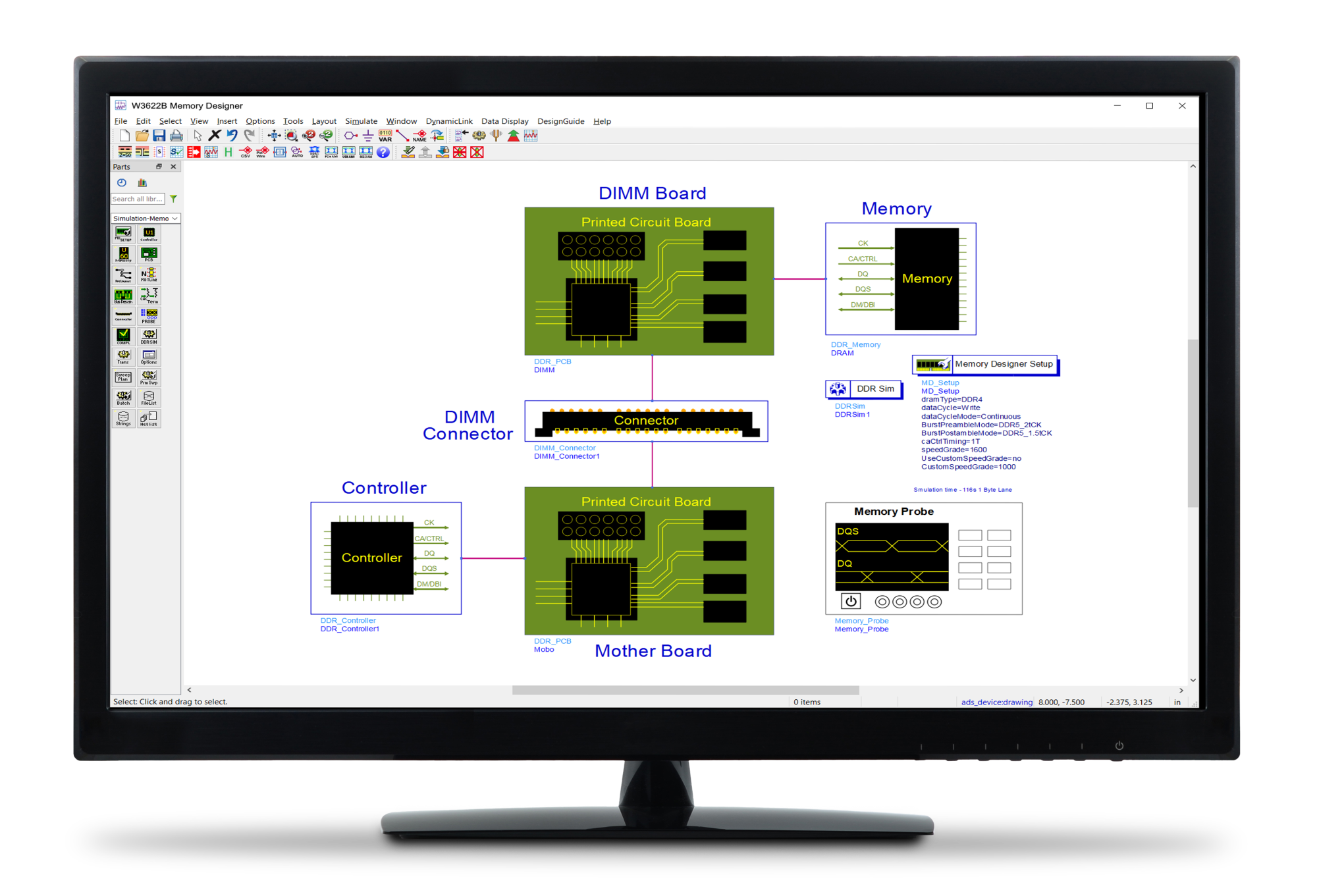

As soluções de projeto e simulação GDDR da Keysight, que abrangem até o GDDR7, ajudam você a identificar e resolver problemas antes do tape-out do silício, reduzindo iterações de projeto dispendiosas e acelerando o tempo de lançamento no mercado.
Com recursos abrangentes de simulação, você pode otimizar o desempenho do transmissor, do receptor, do pacote, da placa de circuito impresso (PCB) e do canal para atender às exigentes especificações do GDDR7.

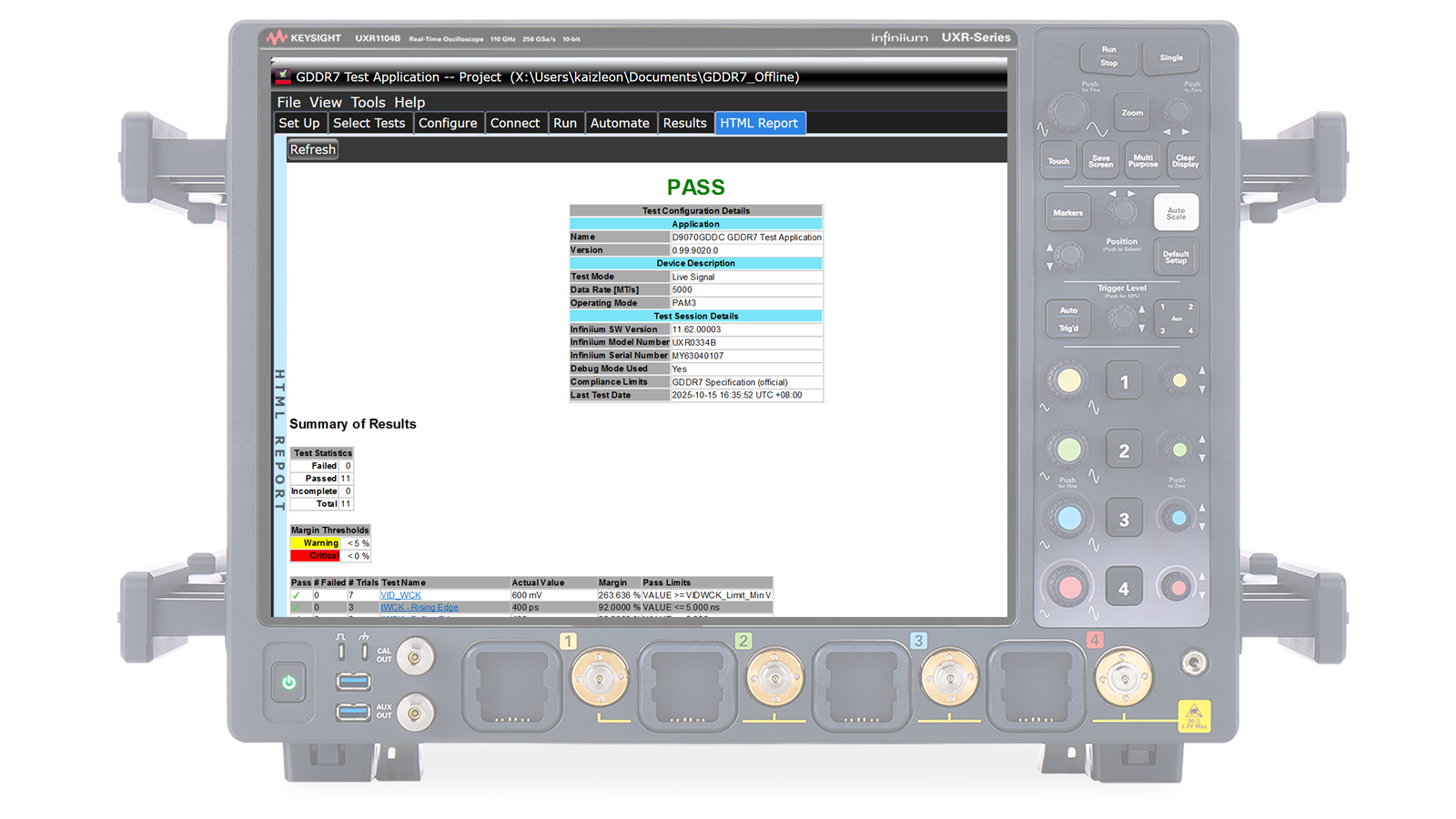

Como a GDDR7 introduz a sinalização PAM3 com taxas de dados duplicadas, garantir a interoperabilidade dos transmissores exige uma validação abrangente da integridade do sinal, incluindo desempenho elétrico, de temporização, do diagrama de olho, de jitter, de equalização e de SNDR, em conformidade com as especificações da JEDEC.
A Keysight oferece suporte com osciloscópios de alta largura de banda, soluções de sondagem de precisão e técnicas avançadas de análise, como desembedimento e emulação de equalização, que permitem caracterizar com precisão o comportamento dos dispositivos e acelerar a validação do projeto, desde o desenvolvimento até os testes de conformidade.
À medida que os sistemas de memória GDDR7 elevam a largura de banda a níveis sem precedentes, a validação do receptor torna-se fundamental para garantir a recuperação confiável do sinal PAM3 em condições reais de canal.
Uma análise abrangente do receptor avalia a eficácia da equalização, a qualidade do olho, a tolerância ao jitter e a integridade do sinal na presença de perda de canal, diafonia e ruído. Ao combinar técnicas avançadas de caracterização de receptores com testadores de taxa de erros de bits de alto desempenho, permitimos que você otimize as configurações do receptor, avalie com precisão as margens do sistema e acelere os testes de validação e conformidade.
Os testes de interoperabilidade também são obrigatórios no nível do protocolo, à medida que as velocidades de transmissão de dados GDDR aumentam. Para garantir a integridade dos dados, é necessário concentrar-se no monitoramento de temporização e eventos, a fim de capturar e analisar os sinais com precisão. Além disso, avaliar a melhoria de desempenho resultante do gerenciamento de treinamento e atualização garante que o sistema opere de forma confiável e eficiente. A Keysight oferece soluções personalizadas para uma análise rápida e confiável do protocolo GDDR para o seu projeto.
Soluções LPDDR Design-to-Test

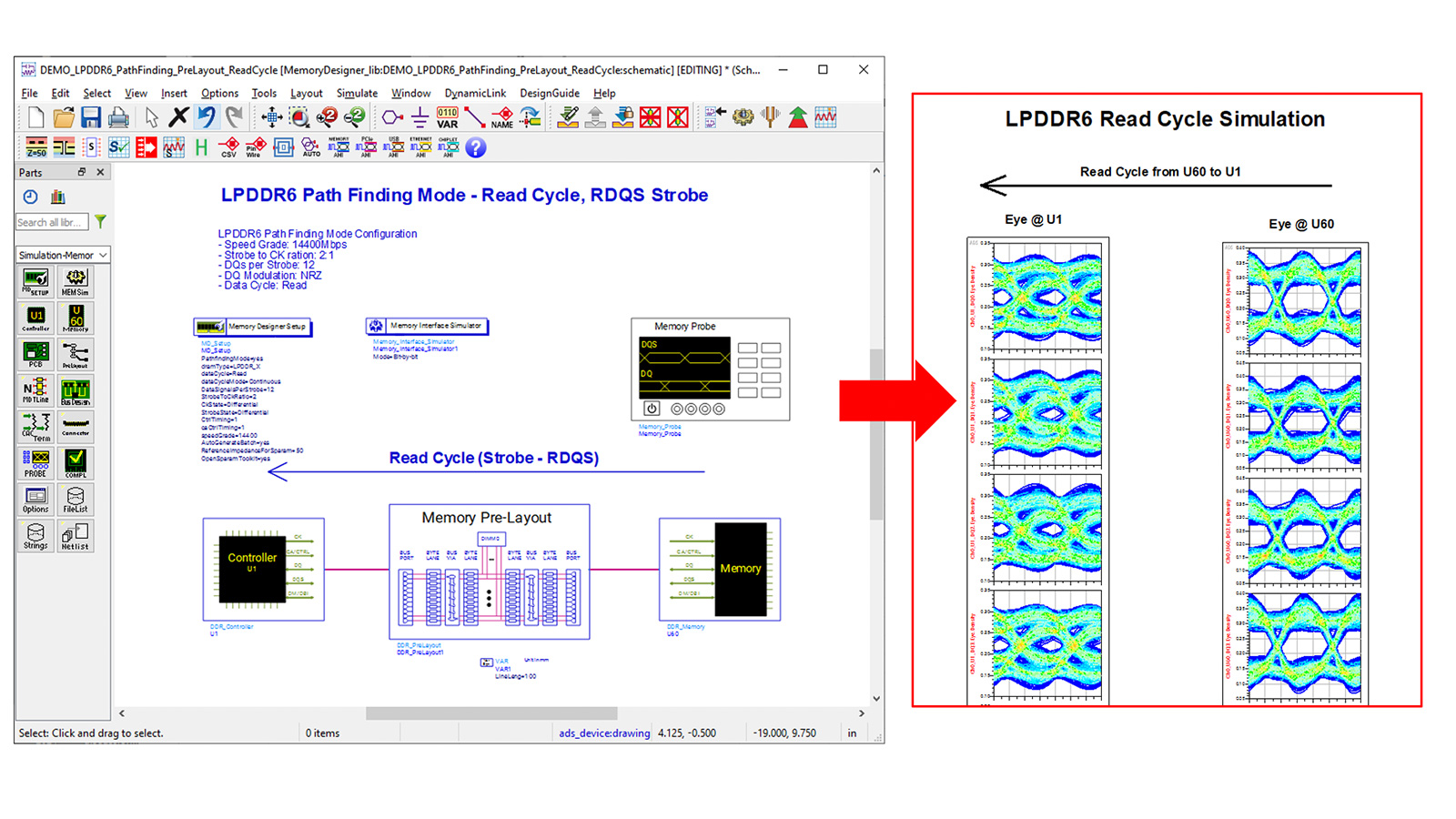

Devido aos requisitos de baixo consumo de energia para dispositivos móveis, os designs LPDDR exigem maior eficiência energética. Com a simulação, é possível detectar problemas em seus projetos LPDDR de baixa tensão antes da prototipagem. Projete com o software PathWave da Keysight e obtenha insights sobre o gerenciamento de tensão e a integridade do sinal, garantindo sincronização precisa e crosstalk mínimo em velocidades mais altas. Os modelos IBIS-AMI avançados levam em conta a complexidade das configurações LPDDR para garantir o desempenho robusto e a confiabilidade de seu projeto.
A tecnologia LPDDR6 permite maior largura de banda para transferência de dados com menor consumo de energia. Um osciloscópio com largura de banda suficiente e a mais alta integridade de sinal é obrigatório para o teste do transmissor. Para garantir a conformidade com o padrão JEDEC e minimizar o tempo de teste, a Keysight oferece os aplicativos de automação de teste mais abrangentes que trabalham em conjunto com os instrumentos de teste de mais alta velocidade da Keysight.
O teste de receptores LPDDR6 apresenta desafios significativos devido às taxas de transferência de dados de alta velocidade, que reduzem as margens e tornam o trabalho de design e o teste mais complexos. Ferramentas de teste automatizadas, como testadores de taxa de erro de bit (BERTs), osciloscópios e software de conformidade, são essenciais para enfrentar esses desafios na camada física, garantindo tempo mínimo de teste, medições precisas e conformidade com as especificações JEDEC.
O teste de interoperabilidade também é obrigatório no nível do protocolo, enquanto as velocidades dos dados LPDDR estão aumentando. Para garantir a integridade dos dados, você deve se concentrar no monitoramento de eventos e de tempo para capturar e analisar os sinais com precisão. Além disso, a avaliação da melhoria de desempenho do treinamento e do gerenciamento de atualização garante que o sistema opere de forma confiável e eficiente. A Keysight oferece soluções sob medida para uma análise rápida e confiável do protocolo LPDDR para seu projeto.
