PathWave 元件建模（IC-CAP）2020 更新 1.0 產品發布
Highlights
PathWave 元件建模 （IC-CAP） 2020 更新 1.0 的新功能
- 新增 CMC GaN 射頻軟體套件及附加程式 － 新的緊湊模型聯盟（CMC）物理射頻 GaN 模型（ASM-HEMT 和 MVSG）
- 增強型 BSIMCMG 和 BSIMBULK 射頻萃取套件 － 此版本包括 UI 更新、錯誤修復和多項增強特性
- 更新後的 Angelov-GaN 建模萃取套件 － 現在可與 ADS 2019 更新 1.0 和 ADS 2020 一起使用
- 先進設計系統（ADS）2020 支援 － 由於模擬器介面變更，ICCAP 2020 應與先進設計系統（ADS）2020 結合使用
- 利用 ELDO 同時進行交流/直流模擬
- 錯誤修復和性能增強 － 新修復，包括最新修復和先前在 IC-CAP 2018 更新 0.1 和 0.2 中提供的修復
PathWave 元件建模（IC-CAP）2020 更新 1.0 目前已開放訂購！
請點擊上面的「試用與授權」分頁標籤，然後點擊「詳細資訊與下載」按鈕，以便下載最新軟體。
Description
PathWave 元件建模（IC-CAP）2020 更新 1.0 添加了新的緊湊模型聯盟（CMC）基於物理射頻 GaN 模型；ASM-MEMT 和 MVSG。5G 和雷達應用，都對現代射頻 GaN 元件提出極高的要求。較舊的實證模型通常不夠準確，難以預測這些元件表現出的極端功率和大信號特性。這兩個新的 CMC 模型基於半導體物理基本原理，可準確預測特性分析區域以外的效能。藉由將這兩個模型添加到我們的元件建模產品組合中，是德科技現在可提供一整套基於實證、AI 以及物理學的射頻 GaN 模型。現在，客戶可以選擇最適合其應用和工作流程的模型。
那些因素驅策著元件建模 2020 的發展？
- 氮化鎵（GaN）技術在功率、尺寸和效率等方面具有顯著的優勢，隨著 5G 和航太與國防產業的需求不斷成長，業界便全力開發 GaN 技術
- 2020 版 Pathwave 元件建模軟體專為射頻建模工程師而設計，以協助其開發 5G 和雷達應用所需的模型
- 此版本進一步完善了我們的射頻 GaN 模型套件（基於實證、物理學及人工神經網路），鞏固了我們的射頻模型領導廠商地位

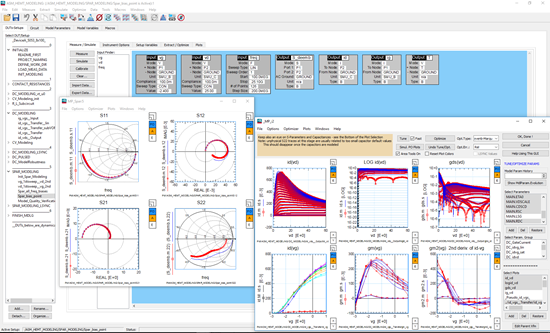

圖 1：PathWave 元件建模（IC-CAP）中的射頻 GaN 模型套件。
PathWave 元件建模（IC-CAP）2020 更新 1.0 的新功能
新增 CMC GaN 射頻軟體套件及附加程式
- W8524BP IC-CAP CMC GaN 射頻建模軟體套件附加程式包括新的 CMC 物理模型（ASM-HEMT 和 MVSG_CMC）
- W8525BP IC-CAP CMC GaN 射頻建模軟體套件包括 W8500BP 建模軟體套件和 W8524BP GaN 射頻附加程式
IC-CAP 為用於 GaN 元件建模的 2 個物理模型（即加州大學柏克萊分校與印度坎普爾理工學院共同開發的 ASM-HEMT 模型，以及麻省理工學院開發的 MVSG 模型），提供全新萃取流程。緊湊模型聯盟（CMC）已將這兩種模型訂為產業標準。
這兩個物理模型可為 GaN 製程的研發人員，提供深入的見解與發現。例如，製程工程師可了解增加遷移率或降低接觸電阻，對提高對整體功率放大器效率的好處。兩種模型都考慮了電熱和載流子的陷捕效應，以及其他嚴重影響非線性射頻特性的重要影響，例如存取區域、速度飽和、場板，以及漏端引入的勢壘降低（DIBL）。
PathWave 元件建模（IC-CAP）2020 中的射頻 GaN 工具套件，提供簡單易用的操作介面，是萃取 ASM-HEMT 與 MVSG 模型參數的理想選擇。現在，您可在單一平台上進行量測，並將資料導入 IC-CAP 平台以萃取模型參數，然後將產生的模型卡匯出到先進設計系統（ADS），或可執行這些模型的其他模擬器中。此工具套件提供兩個範例流程：一個用於 MVSG，另一個用於 ASM-HEMT。
更新後的 BSIMBULK 及 BSIMCMG 射頻萃取套件
將 BSIMCMG-RF 更新為模型套件，並用 BSIMBULK-RF 模型套件替換 BSIM6-RF 套件。模組套件 2.3 版的更新包括：
- 操作介面更新
- 修復錯誤並提高穩定度
- 新增先進設計系統（ADS）電路模型
- 更新 HSPICE 電路模型
- 更新模組套件文件
- 新功能允許加載內含 MDM 文件的完整資料夾
- 添加了 MDM文件導入自定義選項、警告和錯誤處理程序
- 添加了模型文件 | 參數手動和自動調諧器 | 最佳化器觸發保存功能
- 改善了縮放法功能
- 添加了最佳化器，用於萃取參數
圖 2：PathWave 元件建模（IC-CAP）中的 BSIM-CMG 射頻建模。
開始操作
如果您準備好開始使用 IC-CAP，請點擊試用與授權 > 詳細資訊與下載 > 申請 IC-CAP 軟體的免費試用版。
需要其它版本？觀看其他 IC-CAP Product Versions。
深入了解 Keysight PathWave。
