ベンチトップ・ソース・メジャー・ユニット
高精度な電圧/電流供給と同時測定機能
-
モジュラー・ソースメジャーユニット
コンパクトなフォームファクタにより、効率的なマルチチャネル構成を実現します。

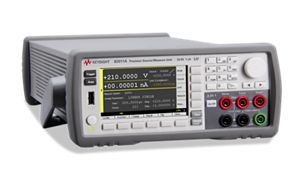

ベンチトップ・ソース・メジャー・ユニット
キーサイトのソースメジャーユニット（SMU）は、高精度な電圧/電流供給と同時測定機能を備えており、半導体、材料、電子部品のテストに最適です。ソース分解能、最小電流測定分解能、チャネル数に基づいて、要件を満たすSMUパフォーマンスを選択してください。
Essential
Starting from
Source resolution
Expert
Starting from
Source resolution
Pro
Starting from
Source resolutionモジュラー・ソースメジャーユニット
キーサイトのモジュラー・ソースメジャーユニット（SMU）は、スケーラビリティと柔軟性を考慮して設計されています。コンパクトなモジュラー型フォームファクターにより、R&Dと大量生産テストの両方に最適な効率的なマルチチャネル構成が可能です。さまざまなパフォーマンスレベルと機能を備えたモジュールを組み合わせて、ニーズに合わせてSMUをカスタマイズできます。アプリケーションに適したモジュラー・ソースメジャーユニットを選択してください。
お客様のアプリケーションに最適なソースメジャーユニットを数分で見つける
SMUに対応するソフトウェアとアクセサリを見る
測定、制御、自動化を強化するさまざまなソフトウェア、またはケーブル、アダプタ、ラックマウントキットなどのアクセサリから選択してください。
ソース・メジャー・ユニットのユースケースを探る
SMUは、さまざまな業界で幅広い測定をサポートしています。そのすべてをご覧ください。
半導体
LEDのIV特性評価方法
エネルギー効率の高いLEDの電流と電圧（IV）を特性評価します。
半導体
低消費電力集積回路の特性評価方法
極めて低い電流および電圧レベルでIV特性評価を実行します。
半導体
太陽電池のIV特性評価方法
正確で高分解能な電流-電圧測定により、主要な太陽光発電パラメータを評価します。
製造
PCBAの低電流測定方法
車載エレクトロニクスにおける低電流測定のために、SMUをインサーキットテスターと統合します。
サービスとサポート
厳選されたサポートプランと、優先的な対応および迅速なターンアラウンドタイムにより、迅速なイノベーションを実現します。
予測可能なリースベースのサブスクリプションとフルライフサイクル管理ソリューションにより、ビジネス目標をより迅速に達成できます。
KeysightCareのサブスクライバーとして、コミットされた技術サポートなど、より質の高いサービスをご体験ください。
テストシステムが仕様どおりに動作し、ローカルおよびグローバルな標準に準拠していることを保証します。
社内での講師主導トレーニングやeラーニングにより、迅速に測定を実施できます。
キーサイトのソフトウェアをダウンロードするか、最新バージョンにアップデートしてください。
よくあるご質問
高精度ソース・メジャメント・ユニット（SMU）とは、電圧と電流を極めて高い精度で同時に供給・測定する装置であり、その精度はしばしばフェムトアンペア（fA）やナノボルト（nV）レベルにまで達します。
一般的な計測器とは異なり、SMUは電源、デジタルマルチメータ、電子負荷の機能を1つの装置に統合しており、4象限動作に対応しているため、電力の供給と吸収の両方が可能です。
キーサイト・テクノロジーズが開発したような最新のSMUは、精度、安定性、低ノイズが極めて重要となる半導体の特性評価、IV特性曲線の測定、リーク電流試験、およびバッテリーモデリングにおいて広く利用されています。
適切なSMUを選ぶには、まず対象デバイスに必要な電圧および電流範囲を特定してください。キーサイトのSMUは、高出力用途から超低電流用途まで、幅広い範囲をカバーしています。次に、測定精度と感度を考慮してください。特に、リーク電流測定のような低電流測定においては重要です。
スループットが重要な場合は測定速度を評価し、自己発熱を抑えるためのパルスソース機能などを確認してください。また、チャネル数、コンプライアンス保護、およびKeysight PathWaveとのソフトウェア連携についても検討してください。
これらの要件をアプリケーションに合わせて検討することで、正確かつ信頼性が高く、効率的なテストを実現するキーサイトのSMUをお選びいただけます。
SMUを選定する際は、まず電圧および電流の範囲を確認し、対象デバイスの全動作条件において電源供給と測定が可能であることを確認してください。キーサイトのSMUは、高出力アプリケーションから低レベルアプリケーションまで対応可能な広いダイナミックレンジを備えています。次に、分解能と精度を検討してください。これらは、特に低電流や高感度なデバイスにおいて、正確な測定を行う上で極めて重要です。
測定速度はハイスループット試験において重要であり、低ノイズ性能は安定した再現性の高い結果を保証します。また、デバイスを保護するためのコンプライアンス限界値や、自己発熱を最小限に抑えるためのパルス測定機能についても評価する必要があります。
これらの仕様を総合的に考慮することで、お客様の用途に最適な、正確かつ信頼性が高く、効率的な測定が可能なキーサイトのSMUをお選びいただけます
SMUの主要な仕様を適切に調整することで、お客様の具体的な試験ニーズに最適な性能を確保できます。適切な電圧および電流範囲を選択することで、測定能力を損なうことなく、デバイスの特性を完全に評価することが可能です。分解能と精度に十分配慮することで、微小な信号変化を正確に検出することができ、これは高感度な用途において不可欠です。
測定速度を考慮することは、データの完全性を維持しつつ、特に生産環境においてテストのスループット向上に役立ちます。低ノイズ性能、コンプライアンス保護、パルス動作などの機能により、測定の安定性がさらに向上し、被測定デバイスを保護します。
キーサイトのSMUは、これらのパラメータを最適化するように設計されており、幅広い用途において、正確で再現性が高く、効率的な測定結果を得ることができます
SMUは、電圧や電流を正確に印加・測定できるため、半導体、材料、およびデバイスの試験において広く利用されています。半導体分野では、キーサイトのSMUは、I-V特性評価、デバイスパラメータの抽出、およびトランジスタ、ダイオード、集積回路などの部品のリーク電流試験に一般的に使用されています。
材料研究において、SMUは抵抗率測定、導電率分析、およびナノ材料や薄膜といった新興材料の特性評価を支援します。デバイス試験においては、電池のモデリング、LEDやセンサーの試験、および信頼性評価に活用されています。
キーサイトのSMUは、こうした多様な用途において、信頼性が高く再現性のある測定結果を得るために必要な精度、低ノイズ性能、および柔軟性を備えています。
正確でノイズの少ない測定を行うためには、まず適切なシールドとアース接続を行い、外部からの干渉を最小限に抑えてください。ケーブルは短くし、微小電流を測定する際はトライアクシャルケーブルまたは低ノイズケーブルを使用してください。SMUが安定した動作状態に達するまで、十分なウォームアップ時間を確保してください。
ノイズを低減するために適切な積分時間とフィルタ設定を選択し、リーク電流を最小限に抑えるためにガード手法を採用してください。また、適切な治具の設計と接続部の清掃も、測定の安定性を高めるのに役立ちます。
キーサイトのSMUは、高精度なアプリケーションに対応するため、低ノイズアーキテクチャと高度な測定機能を備えて設計されています。適切な測定手法とキーサイトの技術力を組み合わせることで、繊細な試験環境においても、正確で安定した再現性の高い測定結果を得ることができます。
