HIGHLIGHTS

  • 在調變激發情況下，提供非線性 DUT 特性（EVM、NPR 和 ACPR）
  • 向量誤差修正和 VNA 校驗可降低誤差，並提供非常低的殘餘系統 EVM
  • 頻率範圍高達 50 GHz
  • 使用多個接收器進行快速的同調量測

S930705B 可在調變激發高達 50 GHz 的情況下提供快速及準確的主動元件調變失真分析。PNA-X 的寬動態範圍和向量誤差修正，可產生極低的測試設定殘餘 EVM，因此您可在不受測試系統干擾的情況下，看見裝置效能的完整樣貌。S930704B 可量測 EVM、NPR、ACPR，還可輸入和輸出頻譜間的頻譜修正，以分解非線性信號和線性信號，不需進行解調變。如與 PNA-X SCCM 整合，可提供快速的調變失真量測，並同時進行其他 VNA 量測。

連接到 PNA-X 的信號產生器可提供調變激發。支援的信號產生器：VXG（M9383B/84B）、M9383A、PSG + M8190A、MXG，或具有 U3039ACK1 的 UXG。

Free Trials

  • Get 30-day free trial license
  • Enables software application on your PNA Series
S930701B Modulation Distortion up to 13.5 GHz

Interested in a S930705B?

Extend the capabilities for your 調變失真高達 50 GHz

保固、校驗及服務
查看所有服務
支援
查看所有支援

Featured Resources for S930705B 調變失真高達 50 GHz

Application Notes 2020.04.24

Better Satellite Link Distortion Testing Using Spectral Correlation Method

Better Satellite Link Distortion Testing Using Spectral Correlation Method

Satellite system designers need to find ways to reduce signal distortion or work around it. This application note explains how to make accurate, insightful measurements as the first step to solve the problem.

2020.04.24

Application Notes 2022.08.09

High Accuracy EVM Measurements for a Power Amplifier Using the PNA-X Series Network Analyzer - Keysight

High Accuracy EVM Measurements for a Power Amplifier Using the PNA-X Series Network Analyzer - Keysight

2022.08.09

Technical Overviews 2022.12.08

S93070xB Modulation Distortion Application for the PNA-X

S93070xB Modulation Distortion Application for the PNA-X

Modulation distortion provides nonlinear DUT behavior (EVM, NPR, and ACPR) under modulated stimulus conditions and varying load conditions.

2022.12.08

Brochures 2021.11.03

PNA and PNA-X Series Microwave Network Analyzers

PNA and PNA-X Series Microwave Network Analyzers

Learn about the PNA and PNA-X network analyzers in this brochure.

2021.11.03

解決方案簡介 2019.01.18

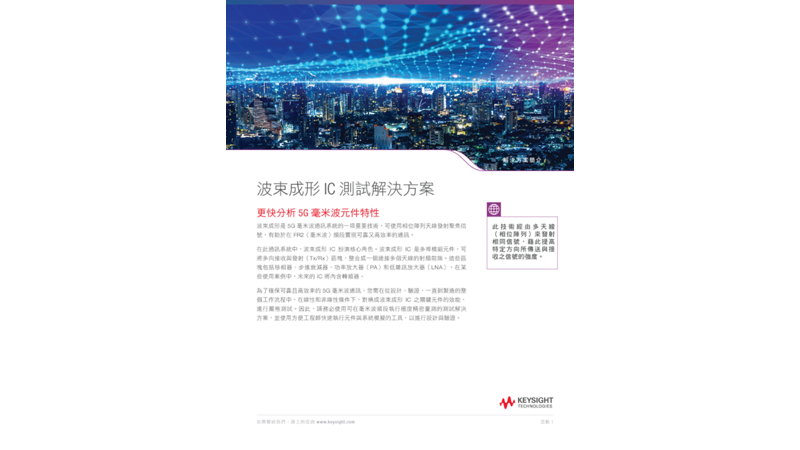

波束成形 IC測試解決方案
