GDDR7 송신기 규격 준수 여부를 검증하는 방법

견적 받기
전문용 벤치탑 오실로스코프
+ Pro 벤치탑 오실로스코프
전문용 벤치탑 오실로스코프
+ Pro 벤치탑 오실로스코프

JEDEC GDDR7 송신기 규격 준수를 위한 PAM3 신호 무결성 검증

인공지능(AI) 가속기, 그래픽 처리 장치(GPU), 고성능 컴퓨팅 시스템의 경우, 더 높은 메모리 대역폭이 전체 시스템 성능에 결정적인 역할을 하기 때문에 GDDR7 송신기 적합성 테스트가 점점 더 어려워지고 있습니다. 펄스 진폭 변조 3레벨(PAM3) 신호 방식과 핀당 최대 48 Gb/s의 데이터 전송 속도로의 전환은 이전 세대 메모리에 비해 전압 및 타이밍 마진을 크게 감소시킵니다. 다단계 신호 방식은 여러 개의 아이(eye) 개구부를 도입하며, 이들 모두는 엄격한 규격 한계를 충족해야 하는 반면, 채널 손실, 크로스톡, 전원 공급 노이즈는 신호 무결성을 더욱 저하시킵니다. 그 결과, 사소한 결함만으로도 규격 불합격으로 이어질 수 있어, 정확하고 재현 가능한 송신기 검증 작업이 어려워집니다.

엔지니어들은 최대 데이터 전송 속도에서 장치 및 시스템의 모든 준수 사항을 포괄적으로 검증하기 위해, 일반적으로 최소 50 GHz의 고대역폭 오실로스코프를 사용해야 하며, PAM 전용 분석 소프트웨어와 저부하 프로빙 솔루션을 통해 이러한 신호를 정확하게 포착해야 합니다. 이 테스트 시스템은 JEDEC GDDR7 준수 사양에 맞춰 아이 다이어그램 분석, 지터 분해 및 아이 마스크 테스트를 수행하는 동시에, 일관된 결과를 얻기 위해 클럭 복구 및 레퍼런스 이퀄라이제이션을 적용합니다. 자동화된 워크플로를 통해 여러 레인과 작동 조건에 걸쳐 구성, 데이터 수집 및 분석이 가능하므로, 모든 PAM3 아이 오프닝에 대한 재현성 있는 검증을 보장하고 송신기 마진 및 규격 준수 성능에 대한 효율적인 특성 분석을 수행할 수 있습니다.

GDDR7 송신기 적합성 테스트 솔루션

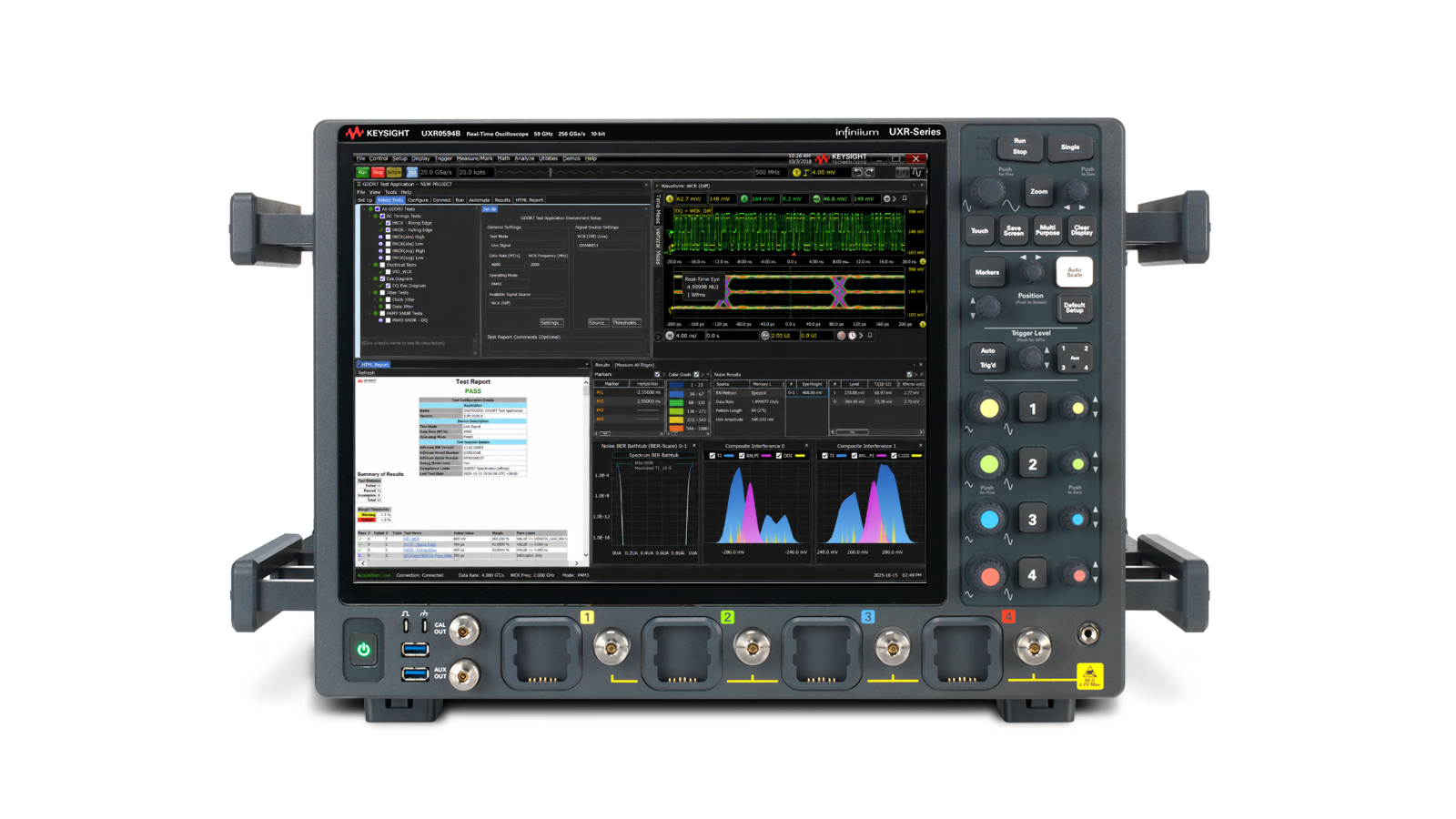

GDDR7 송신기 적합성 검증에는 40~46 Gb/s에 달하는 데이터 전송 속도에서 전압 및 타이밍 마진이 축소된 조건 하에서 다단계 PAM3 신호의 정밀한 특성 분석이 필요합니다. 키사이트의 GDDR7 송신기 규격 준수 솔루션은 59 GHz 4채널 Pro 오실로스코프와 PAM-N 분석 및 자동화된 GDDR7 송신기 규격 준수 테스트를 위한 소프트웨어를 포함하며, 이를 통해 고충실도 데이터 수집, 아이 다이어그램 분석, 지터 측정 및 JEDEC 표준에 부합하는 마스크 테스트를 수행할 수 있습니다. 이 솔루션은 통합 보고 기능을 통해 재현 가능한 표준 기반 결과를 제공하므로, 엔지니어들은 송신기 성능을 효율적으로 검증하고, 마진 한계를 파악하며, 모든 작동 조건에서 규격 준수를 보장할 수 있습니다.
견적 받기

GDDR7 송신기 적합성 테스트 솔루션의 블록 다이어그램 보기

GDDR7 송신기 적합성 테스트 솔루션의 블록 다이어그램

당사의 GDDR7 송신기 적합성 테스트 솔루션을 위한 제품 살펴보기
