アクセサリ

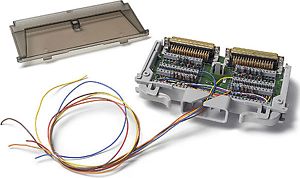

このターミナル・ブロックは個別の配線に使用します。フル負荷がかかったターミナル・ブロックは、通常は最大20 AWGまでの線径、144線すべてが使用されている場合には24 AWGまでの線径をサポートします。ターミナル・ブロック34934T-001は、4×128 1線、4×64 2線、またはデュアル／クワッド4×32に使用できます。ターミナル・ブロック34934T-002は、8×64 1線、8×32 2線、または16×32 1線に使用できます。より大きなマトリクスを作成するための拡張ヘッダもあります。

Keysight 34933Tは34933A 4x8 マトリクスおよびL4433A 4x8 マトリクス用ターミナルブロックです。 このターミナルブロックは個別の配線に使用します。 最大20 AWGまでの線径（100本未満の接続）または24 AWGまでの線径（100本以上の接続）に対応します。 34933AモジュールおよびL4433A 測定器への配線接続を容易にするために、以下の2種類のターミナルブロックが用意されています。

• 34933T-001 (オプション 001) 2線式用ターミナルブロック
• 34933T-002 (オプション 002) 1線式用ターミナルブロック

34933Tは着脱式のターミナルブロックで、外部配線を柔軟に接続できます。

詳細は以下をご確認ください： キーサイトマルチファンクションスイッチ／メインフレームとモジュール

キーサイトの34925Tは、34925A 40/80チャネルFETマルチプレクサの個別配線用の端子ブロックです。 最大20 AWGの線径（最大100本の接続）または最大24 AWGの線径（100本以上の接続）に対応します。 34925Aモジュールへの配線接続を容易にするために、２種類の端子ブロックが用意されています。

• 34925T-001 (オプション 001) 2線式用端子ブロック
• 34925T-002 (オプション 002) 1線式用端子ブロック

34925Tは着脱式の端子ブロックで、外部配線を柔軟に接続できます。

The Keysight 34924T is a terminal block for the 34924A 70-channel reed multiplexer. This terminal block is used for discrete wiring. It supports up to 20 AWG wire size typical for <100 connections or 24 AWG for >100 connections. The following two terminal blocks are available to facilitate wiring connections to the 34924A module:

• 34924T-001（オプション001）はんだコネクタ付き端子台
• 34924T-002 (オプション 002) ねじ式コネクタ付きターミナルブロック

34924Tは、外部配線を接続するための柔軟な方法を提供する着脱可能な端子台です。

詳細については、キーサイトのマルチファンクションスイッチ／測定メインフレームおよびモジュールをご覧ください。

Keysight 34923Tは34923A40/80チャネル・リード・マルチプレクサ用のターミナルブロックです。 このターミナルブロックは個別の配線に使用します。 最大20 AWGまでの線径（100本未満の接続）または24 AWGまでの線径（100本以上の接続）に対応します。 34923Aモジュールへの配線接続を容易にするために、以下の2種類のターミナルブロックが用意されています。

• 34923T-001 (オプション001) 2線式用ターミナルブロック
• 34923T-001 (オプション 001) 2線式用ターミナルブロック

34923Tは、外部配線を柔軟に接続するためのねじ式接続の着脱式ターミナルブロックです。

詳細は以下をご確認ください： キーサイトマルチファンクションスイッチ／計測メインフレームおよびモジュール

Keysight 34922Tは、34922A 70チャネル・アーマチュア・マルチプレクサ用のターミナル・ブロックです。このターミナル・ブロックは個別の配線に使用します。最大20 AWGまでの線径（100本未満の接続）または24 AWGまでの線径（1000本以上の接続）に対応します。34922Aモジュールへの配線接続を容易にするために、以下の2種類のターミナル・ブロックが用意されています。

• 34922T-001（オプション001）ターミナル・ブロック（はんだ付けコネクタ付き）
• 34922T-002（オプション002）ターミナル・ブロック（ねじ式コネクタ付き）

34922Tは着脱式のターミナル・ブロックで、外部配線を柔軟に接続できます。

この構成ブロックは、行／列をDサブコネクタに配線するための柔軟なオプションを提供します。

• 構成ブロック34934C-001を使用すれば、4×128 1線マトリクス、または4×64 2線マトリクスを作成することができます。

• 構成ブロック34934C-002を使用すれば、8×64 1線、8×32 2線、または16×32 1線マトリクスを作成することができます。

• より大きなマトリクスを作成するための拡張ヘッダもあります。

Keysight 34103Aは、34420A用の低熱起電力ショート・プラグです。信頼性の高いショートを実現します。34420Aに付属しています。

34103Aは34420A専用です。

Keysight 34921Tは、34921A 40チャネルマルチプレクサおよびL4421A 40チャネルLXIアーマチュアマルチプレクサ用のターミナルブロックです。 熱電対基準接点を内蔵しており、熱電対測定時の熱起電力による誤差を最小限にすることができます。 このターミナルブロックはディスクリート配線に使用します。 最大20 AWGまでの線径（100本未満の接続）または24 AWGまでの線径（100本以上の接続）に対応します。 34921Tは、外部配線を柔軟に接続するためのネジ式接続の着脱式ターミナルブロックです。

• ショート: #24 AWG めっき銅線
• 端子: 低熱銅合金
• 終端: シュラウド・バナナプラグ 5つ
• 数量：2つ

キーサイトの34172Bデジタル・マルチメータ校正用ショートは2つのショートのセットで構成されており、マルチメータの入力コネクタへのショートの印加を、便利で信頼性の高い方法で実行可能です。 端子部は低熱銅合金でできており、異種金属が原因で生じる熱電力を最小限に抑えます。

キーサイト34172Aは、キーサイト 34460A, 34461A, 34401A, 34410A, 34411A, L4411Aデジタル・マルチメーターと互換性があります。

Keysight 34104Aは、34420Aに適合する低熱起電力入力コネクタです。ユーザがカスタム入力をデザインするために使用できます。

34104Aは34420A専用です。

デジタル・マルチメータ用34171B　ターミナル・コネクタは、ワイヤを5つのターミナルにつなぐ、便利で高い信頼性を実現しました。（数量2個）　ターミナルは、低温銅合金で作られ、材料不均一による温度誘発電圧を最小にします。温度オフセット電圧を最小にするために、すべてのコネクタが同じゲージの板状でない銅線が使われています。

34171B　ターミナル・コネクタはデジタル・マルチメータ（34460A,34461A,34410A, 34411A, 34401A)や高性能システム・デジタル・マルチメータ（L4411A)に使用できます。

• ワイヤサイズ；18ゲージ　若しくは　それより小さいものを推奨
• ワイヤタイプ；板状でない銅線
• 最大電圧；1000V
• ターミナル；低温銅合金
• 終端；5個のバナナプラグ
• 安全性；IEC 1010-2-031に適合
• 数量；2個
