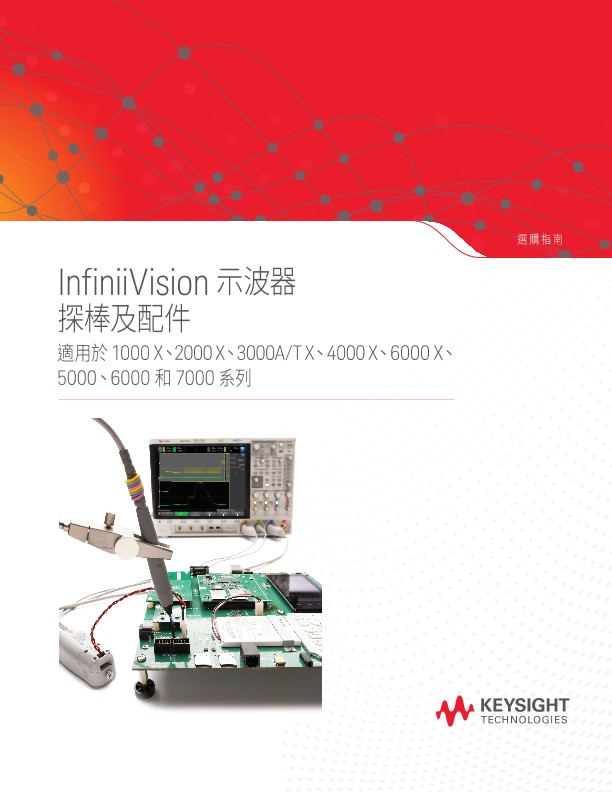

InfiniiVision 示波器 探棒及配件

被動探棒

專為 Keysight InfiniiVision 系列示波器提供最佳效能設計

• 1:1 與 10:1 衰減比
• 頻寬範圍：20 至 700 MHz
• 堅固耐用、高品質且價格合理的探棒

Keysight 10070 系列被動探棒是追求高品質與合理價格的理想選擇。這些通用型探棒專為 InfiniiVision 系列示波器設計，提供最佳效能。其堅固設計適用於各種量測環境，具備耐用電纜與不鏽鋼探棒本體，外殼採用抗裂硬質塑料包覆。這些探棒經過設計與測試，可在嚴苛條件下穩定運作。

N28xxA/B 系列為低成本通用型被動探棒，提供最高 500 MHz 頻寬，並具備 10 MΩ 高輸入阻抗以降低負載效應。除 N2889A 外，其他型號皆為 10:1 衰減比；N2889A 則具備探棒手柄切換功能，可在 1:1 與 10:1 間切換。

N284xA 與 N2853A 為新一代被動探棒，相較於 N2862B/63B/90A，頻率響應更佳。N2853A 為 10:1 被動探棒，配備 2 公尺長電纜，適用於延長連接距離。

N2873A/N2894A 為 500 MHz/700 MHz 的 10:1 微型被動探棒，適用於所有 InfiniiVision 系列。其 2.5 mm 探棒頭徑、小輸入電容與多種細間距探棒配件，使其非常適合用於高密度 IC 或表面黏著元件的高速數位應用。N2894A 搭配 4000 X- 與 6000 X 系列（≥ 1 GHz）使用時可提供 700 MHz 系統頻寬。

N2140A（200 MHz）與 N2142A（75 MHz）為低成本高阻抗被動探棒，具備可切換衰減比（1:1 與 10:1），相容於 Keysight InfiniiVision EDUX1002A/G 與 DSOX1102A/G 示波器，或其他具 1 MΩ BNC 輸入的示波器。

極端溫度被動探棒

特點與規格

• 適用於 –40 至 +85 °C 的極端環境測試
• 頻寬：400 MHz（–3 dB）
• 高阻抗輸入（DC 時為 10 MΩ）
• 寬輸入範圍：1 kV CAT II、600 V CAT III
• 附件：鉤型探頭（2 個）、接地線（2 條）、彈簧接地探頭（1 個）

N7007A 為 400 MHz 被動探棒，具備堅固探棒頭設計，適用於 –40 至 +85 °C 的環境測試。其高輸入阻抗與寬輸入電壓範圍（1,000 V DC + AC 峰值 CAT II）使其適用於各種極端溫度應用。

高電壓被動探棒

• 適用於最高 3.7 kV量測
• 頻寬最高達 500 MHz
• 100:1 衰減比

10076C 高電壓探棒
Keysight 10076C 為 3.7 kV、100:1 衰減比的被動探棒，提供高電壓量測所需的頻寬與電壓範圍。其緊湊設計便於量測小型電源電子元件，堅固結構可承受粗暴操作。

1130B–34B InfiniiMax 高效能主動探棒系統

• 頻寬：1.5 至 7 GHz
• 支援差動與單端量測的探棒放大器，具成本效益
• 多樣化配件支援瀏覽、焊接與插座使用模式
• 相容於 3000 X/T、4000 X、6000 X、5000、6000、7000 系列（不含 6000 系列 100 MHz 機型）

InfiniiMax 1130B 系列探棒放大器是 InfiniiVision 1 GHz 以上機型的理想搭配。其頻寬、極低輸入電容（0.32 pF）、高共模抑制比與專利電阻探棒技術，提供極低負載與卓越信號保真度。此系列為高速數位設計提供業界領先的準確性、靈活性與可靠性。

N2750A–52A InfiniiMode 探棒

• 頻寬：1.5 至 6 GHz
• 雙衰減比（2:1 / 10:1）
• InfiniiMode 技術支援差動、單端與共模量測
• 內建快速操作按鈕與照明燈
• 標配焊接型、瀏覽型與插座型探棒頭
• AutoProbe 介面支援自動設定與供電

N2750A 系列為新一代低成本差動主動探棒，支援 InfiniiVision 3000 X、4000 X、6000 X 系列與 Infiniium 示波器的 AutoProbe 介面。

量測多樣性

N2750A 系列提供 2:1 與 10:1 雙衰減設定，適用於各種應用。探棒會根據輸入信號大小自動切換衰減比。其輸入阻抗為 200 kΩ（差動）或 100 kΩ（對地），輸入電容極低（700 fF），可大幅降低電路負載。

其卓越的信號保真度、寬廣的動態範圍（10 Vpp）與偏移範圍（±15 V）使其適用於多種類比信號量測。

InfiniiMode 操作模式

N2750A 系列具備全新 InfiniiMode 操作模式，讓使用者可透過單一探棒頭進行差動、單端與共模量測，無需重新連接探棒。操作模式包括：

• A – B（差動）
• A – 地（單端 A）
• B – 地（單端 B）
• (A + B)/2 – 地（共模）
