Sistemas modulares

Aplicações

• Aplicações móveis (também pode ser montado em rack)

Funcionalidade

• 2 slots para módulos AXIe
• Módulo de sistema AXIe integrado
• Alta potência, 200 W de refrigeração por slot

Características de desempenho

• Conexão Gigabit LAN para cada slot
• Interface PCIe 8x, geração 2, para o controlador do sistema oferece taxa de dados de até 4 GB/s do controlador externo
• Conexões PCIe 4x, geração 2, para cada slot (taxa máxima de dados de 2 GB/s)


O chassi AXIe M9502A é totalmente compatível com a especificação AXIe 1.0. Ele inclui um módulo de sistema embarcado (ESM) que não ocupa nenhum slot do instrumento. Esse módulo de sistema é responsável pelas funções de gestão do chassi contidas na especificação AXIe. Além disso, ele tem as interfaces PCI e LAN para conexão a um computador externo, conectores de clock externo e de disparo, e conectores para sincronização entre chassis, um recurso exclusivo da Keysight. O barramento local implementado no M9502A oferece o máximo de 62 pares permitidos pela especificação AXIe. Combine o M9502A com o adaptador para PCIe para desktop M9047A para obter um sistema com a maior largura de banda.

O M9502A é ideal para aplicações móveis que exigem maior desempenho do AXIe. Ele também pode ser instalado em rack e seus slots para módulos, dispostos horizontalmente para economizar espaço no rack. Esse arranjo, combinado com um sistema de resfriamento de alto desempenho, permite que o chassi seja montado em um espaço de rack de apenas 2U. O M9502A também foi projetado para oferecer fácil manutenção, já que tanto a fonte de alimentação quanto a ventoinha podem ser removidas com o chassi ainda no rack.

Aplicativos

• Aplicações transportáveis (também podem ser montadas em rack)

Funcionalidade

• 5 slots para módulos de instrumentos AXIe
• Módulo de sistema AXIe incorporado
• Alta potência, 200 W de refrigeração por slot

Características de desempenho

• Conexão LAN Gigabit para cada slot de módulo
• A interface PCIe x8 Gen 2 para o controlador do sistema fornece uma taxa de dados de até 4 GB/s a partir do controlador externo.
• Ligações PCIe x4 Gen 2 para cada slot do módulo (taxa de dados máxima de 2 GB/s)

O chassi M9505A AXIe é totalmente compatível com a especificação AXIe 1.0. Ele inclui um módulo de sistema integrado (ESM) que não ocupa um slot de instrumento. Esse módulo de sistema executa as funções de gerenciamento do chassi contidas na especificação AXIe. Além disso, ele fornece interfaces PCI e LAN para conexão com um computador externo, conectores externos de clock e trigger e conectores de sincronização entre chassis exclusivos da Keysight. O barramento local implementado no M9505A fornece o máximo de 62 pares permitido pela especificação AXIe. Combine o M9505A com o adaptador de mesa PCIe M9048A para obter a maior largura de banda do sistema.

Os slots dos módulos de instrumentos são dispostos horizontalmente para minimizar o espaço no rack. Essa disposição, combinada com um sistema de resfriamento de alto desempenho, permite que o chassi seja instalado em apenas 4U de espaço. O M9505A também foi projetado para facilitar a manutenção, pois tanto a fonte de alimentação quanto a bandeja do ventilador podem ser removidas enquanto o chassi permanece no rack.

Funcionalidade

• Taxa de amostragem de até 65 GSa/s
• Alta densidade de canais: 1, 2 ou 4 canais por módulo, sincronização de até 16 canais em 4 módulos com o módulo de sincronização multicanal M8197A
• Calibração integrada da resposta de frequência e fase
• O DSP integrado permite a geração de formas de onda e distorções em tempo real
  (em conjunto com o software gerador de modulação óptica 81195A)

Desempenho

• Largura de banda analógica de 25 GHz, 2 GSa de memória por módulo AXIe, expansível até 16 GSa
• Memória estendida de 16 GSa capaz de gerar PRBS7, PRBS10, PRBS11, PRBS15 até PRBS31
  (Padrões PRBS longos exigirão um tempo considerável para serem calculados e carregados na memória de forma de onda do AWG)
• Amplitude de saída de até 1 Vpp(se) ou 2 Vpp(diff.)
• Sinais de até 32 GBaud e além

Pré-configurações, consistindo em

• M8195A AWG
• Chassis AXIe e
• controlador integrado ou conectividade com PC externo
• Multifunções com o software do sistema M8070A para soluções de teste BER da série M8000

Principais aplicações

À medida que os dispositivos e interfaces se tornam mais rápidos e complexos, o AWG M8195A oferece a versatilidade necessária para criar os sinais de que você precisa para aplicações digitais, comunicação óptica e elétrica, pesquisa avançada, radar de banda larga e comunicação via satélite.

• Óptica coerente – um único módulo M8195A pode gerar dois sinais de banda base I/Q independentes (polarização dupla = quatro canais) a até 32 GBaud e além.
• Sinais digitais multinível/multicanal - geram sinais NRZ, PAM4, PAM8, DMT, etc. a até 32 GBaud. Além disso, protocolos como^HDMITM,^C-PHYTM e^D-PHYTM são suportados. Incorpore/desincorpore canais, adicione jitter, ISI, ruído e outras distorções.
• Pesquisa em física, química e eletrônica – gere quaisquer formas de onda arbitrárias definidas matematicamente, pulsos ultracurtos, porém precisos, e chirps de banda extremamente larga.
• RF/µW de banda larga - gere sinais de RF de banda extremamente larga com largura de banda instantânea de CC a 25 GHz para aplicações aeroespaciais/de defesa/de comunicação
• Fonte de interferência aleatória (RI) para aplicação, requer M8070A

O gerador de forma de onda arbitrária (AWG) Keysight M8195A oferece até 65 GSa/s, largura de banda de 25 GHz, resolução vertical de 8 bits e até 4 canais em um módulo AXIe de 1 slot - simultaneamente.
À medida que os dispositivos e interfaces se tornam mais rápidos e complexos, o AWG M8195A oferece a versatilidade necessária para criar os sinais de que você precisa para aplicações digitais, pesquisa avançada, radar de banda larga, satcom e comunicações ópticas.

A sequência avançada de 3 níveis permite cenários de sinal ainda mais longos. Um controle dinâmico externo está disponível para o caso de um módulo M8197A sincronizar vários módulos M8195A.

O AWG M8195A possui uma entrada de disparo com uma precisão de atraso de ±20 ps em conjunto com um módulo de sincronização multicanal M8197A.

Em conjunto com as opções de software 151 e 153 do N5990A, o M8195A oferece uma solução de teste de sink para HDMI e MHL.

O AWG M8195A também pode ser controlado pelo software do sistema de teste de taxa de erros de bits M8070A com o plug-in de software M8085A para criar sinais de teste em conformidade com os padrões MIPI C-PHY™ e D-PHY™.

O AWG M8195A combinado com o software gerador de modulação óptica 81195A introduz uma abordagem inovadora em tempo real que acelera seu teste em até 100 vezes.
Ele permite a geração de sinais e interferências em tempo real. Filtros FIR e outras funções DSP são usados para modelar pulsos e alterar condições de estresse óptico, como dispersão do modo de polarização (PMD) ou ruído de fase.

Vá onde você nunca pôde testar antes: com modo em tempo real, sequenciamento e memória profunda - explore suas possibilidades.

Informações adicionais:

O M8195A também está disponível em um pacote de sistema M8195S, que é configurado dinamicamente dependendo do número necessário de canais.
Além do módulo em si, um chassi AXIe, controlador integrado ou conectividade com PC externo serão adicionados automaticamente e o sistema é enviado pré-configurado.

Para obter mais informações sobre o gerador de pulsos, visite Produto Gerador de Pulsos da Keysight.

AWG de precisão com duas configurações DAC

• Resolução de 14 bits até 8 GSa/s
• Resolução de 12 bits até 12 GSa/s

Geradores de forma de onda arbitrária de alta velocidade

• Taxa de amostragem variável de 125 MSa/s a 8/12 GSa/s
• Faixa dinâmica livre de espúrias (SFDR) de até 90 dBc típica
• Até 2 GSa de memória de forma de onda arbitrária por canal com sequenciamento avançado
• Largura de banda analógica até 5 GHz

Desempenho exclusivo – Valor exclusivo

• SFDR de até 90 dBc- Os tons se destacam claramente do ruído (mesmo com milhares de tons)
• 2 GSa de memória por canal- Cenários de sinal realistas com longo tempo de reprodução
• Largura de banda analógica de 5 GHz- Imite imperfeições analógicas com ISI personalizado

Principais aplicações

• Radar, satélite, guerra eletrônica, sinais multiníveis
• Teste ADC (teste do conversor analógico-digital), teste de margem de instabilidade
• Vídeo digital, medição da relação potência/ruído, HD sem fios, HDMI, MHL
• IEEE 802.11ad, CaTV, OFDM, Rádio Definido por Software

Melhore sua realidade - com o gerador de formas de onda arbitrárias M8190A 12 GSa/s

De sistemas de baixa observabilidade a comunicações de alta densidade, os testes são mais realistas com a geração precisa de formas de onda arbitrárias. Agora você pode levar a realidade ao extremo: um AWG da Keysight é a fonte de maior fidelidade, oferecendo alta resolução e ampla largura de banda – simultaneamente. Essa combinação única permite criar cenários de sinal que levam seu projeto ao limite e trazem novos insights para sua análise. Obtenha bits e largura de banda – e aprimore sua realidade.

O AWG M8190A funciona com todas as principais plataformas de software.

Software MATLAB, software BenchLink Waveform Builder Pro, Wideband Waveform Center para modulação de banda larga em comunicações sem fio de 60 GHz e muito mais.

Informações adicionais:

• Também disponível como Sistema Gerador de Formas de Onda Arbitrárias Multicanal M8190S. Duas opções multicanal estão disponíveis:
• Sistema de 4 canais: Consiste em um chassi AXIe M9505A de 5 slots (M8190S-B04), um módulo de sincronização M8192A e dois módulos AWG M8190A, incluindo o número necessário de cabos de clock e trigger.
• Sistema de 8 canais: Consiste em dois chassis AXIe M9505A de 5 slots (M8190S-B08), um módulo de sincronização M8192A e quatro módulos AWG M8190A, incluindo o número necessário de cabos de clock e trigger.

Sincronização de até quatro módulos AWG M8195A ou 16 canais independentes para cenários de sinais complexos

Alinhamento preciso para medições repetíveis

• uma entrada de disparo pode acionar até 4 módulos M8195A com uma precisão de atraso de ±20 ps
• repetibilidade de distorção de 1 ps entre módulos, independente da taxa de amostragem
• resolução de distorção de 50 fs entre módulos

1 módulo U AXIe para alta densidade de portas

O Keysight M8197A é um módulo de sincronização para até 4 módulos M8195A. Usando o M8197A, é possível implementar um sistema totalmente síncrono com até 16 canais por chassi AXIe de 5 slots. O M8197A também fornece uma entrada de controle dinâmico/saída de uso geral que pode ser usada com um ou mais módulos M8195A.

Aplicações típicas:

• aplicações seriais multipistas
• geração de sinal I/Q multicanal coerente em fase até 8 pares I/Q
• geração IF/RF multicanal coerente em fase com até 16 sinais IF/RF
• Física
• MIMO

Funcionalidade

• AWG com a melhor combinação de velocidade, largura de banda e densidade de canais
• Alta densidade de canais: 1, 2 ou 4 canais por módulo AXIe (o número de canais pode ser atualizado por software)
• Calibração integrada de resposta de frequência e fase para sinais de saída limpos
• Entrada e saída do relógio externo

Desempenho

• Taxa de amostragem de até 92 GSa/s, resolução vertical de 8 bits
• Largura de banda analógica de 32 GHz
• Amplitude até 1 Vpp(se) (2 Vpp(diff.), janela de tensão -1,0 a +2,5 V
• Suporte a sinais de até 64 GBaud e além
• 512 kSa de memória de forma de onda por canal
• Jitter intrínseco ultrabaixo
• Transition times < 9 ps (20% to 80%), with frequency response compensation
• Multifunções com o software do sistema M8070A para soluções de teste BER da série M8000

Novo gerador de formas de onda arbitrárias com a mais alta combinação de velocidade, largura de banda e densidade de canais.
Taxa de amostragem de 92 GSa/s com suporte para sinais de até 64 GBaud em 4 canais em um módulo AXIe de 1 slot - simultaneamente.

Principais aplicações

As aplicações de 200 G, 400 G e 1 Terabit exigem uma nova classe de gerador que ofereça simultaneamente alta velocidade, precisão e flexibilidade.

• Comunicações ópticas (LR4, CFP2-ACO, Coherent, etc.) - 4 canais sincronizados permitem emulação determinística e pré-distorção de 2 sinais de banda base I/Q independentes até 64 GBaud
• Teste de estresse do receptor - especialmente para interfaces multinível e multicanal (NRZ, PAM4, PAM8, DMT, etc.) até 64 GBaud
• Física quântica e pesquisa avançada - geram quaisquer formas de onda arbitrárias definidas matematicamente, pulsos ultracurtos, porém precisos, e chirps de banda extremamente larga.
• Interferência aleatória (RI) e interferência sinusoidal (SI) - funciona em conjunto com os módulos M8020A e/ou M8040A. Opere com o software de controle do sistema BER M8070A.

Para obter mais informações sobre o gerador de pulsos, visite Produto Gerador de Pulsos da Keysight.

Gerador de forma de onda arbitrária com streaming de 12 GSa/s

Funcionalidade

• Gerador de forma de onda arbitrária de streaming de alto desempenho com até 12 GSa/s
• Transmissão contínua e sem intervalos de amostras brutas ou I/Q a partir de armazenamento compatível, DSP, digitalizadores ou hardware personalizado
• Até 2 canais em um módulo AXIe 2U, controlado por meio de um PC externo ou controlador de sistema AXIe
• Módulo AWG de 1 ou 2 canais com
  • Resolução de 14 bits até 8 GSa/s
  • Resolução de 12 bits até 12 GSa/s
• Taxa de amostragem variável de 1 GSa/s a 8 ou 12 GSa/s
• Largura de banda analógica até 5 GHz
• Faixa dinâmica livre de espúrios (SFDR) de até -90 dBc típica
• Distorção harmônica (HD) típica de até -72 dBc
• Sintetizador de relógio interno de banda larga com entrada de relógio opcional de baixo ruído de fase
• Processamento de sinal digital em tempo real opcional no ASIC proprietário da Keysight Technologies, Inc. para conversão digital para IF1

Desempenho

• Resolução de 12 bits até 12 GSa/s
• Resolução de 14 bits até 8 GSa/s
• Largura de banda analógica até 5 GHz
• Faixa dinâmica livre de espúrios (SFDR) -90 dBc @ 100 MHz

Interface óptica de dados

• 2 interfaces de streaming óptico de 160 Gb/s
• Suporta streaming contínuo e em velocidade total de amostras para o M8121A a partir de dispositivos de armazenamento, processamento de sinal digital (DSP) ou digitalizadores compatíveis ou hardware personalizado.
• Entrada de sincronização para latência determinística, por exemplo, de uma entrada do digitalizador para a saída do M8121A

Dois caminhos de saída para diferentes aplicações

• DAC direto — otimizado para o melhor SFDR e HD
  • SFDR até -90 dBc (típico), saída = 100 MHz, medido de CC a 2 GHz
  • Amplitude 350 mVpp ... 700 mVpp, desvio –20 mV ... +20 mV
  • Saída diferencial
• Amplificador opcional acoplado em CC
  • Amplitude 500 mVpp ... 1,0 Vpp; (possível programação excessiva até 150 mV)
  • Janela de tensão de saída: –1,0 V … +3,3 V
  • Saída diferencial

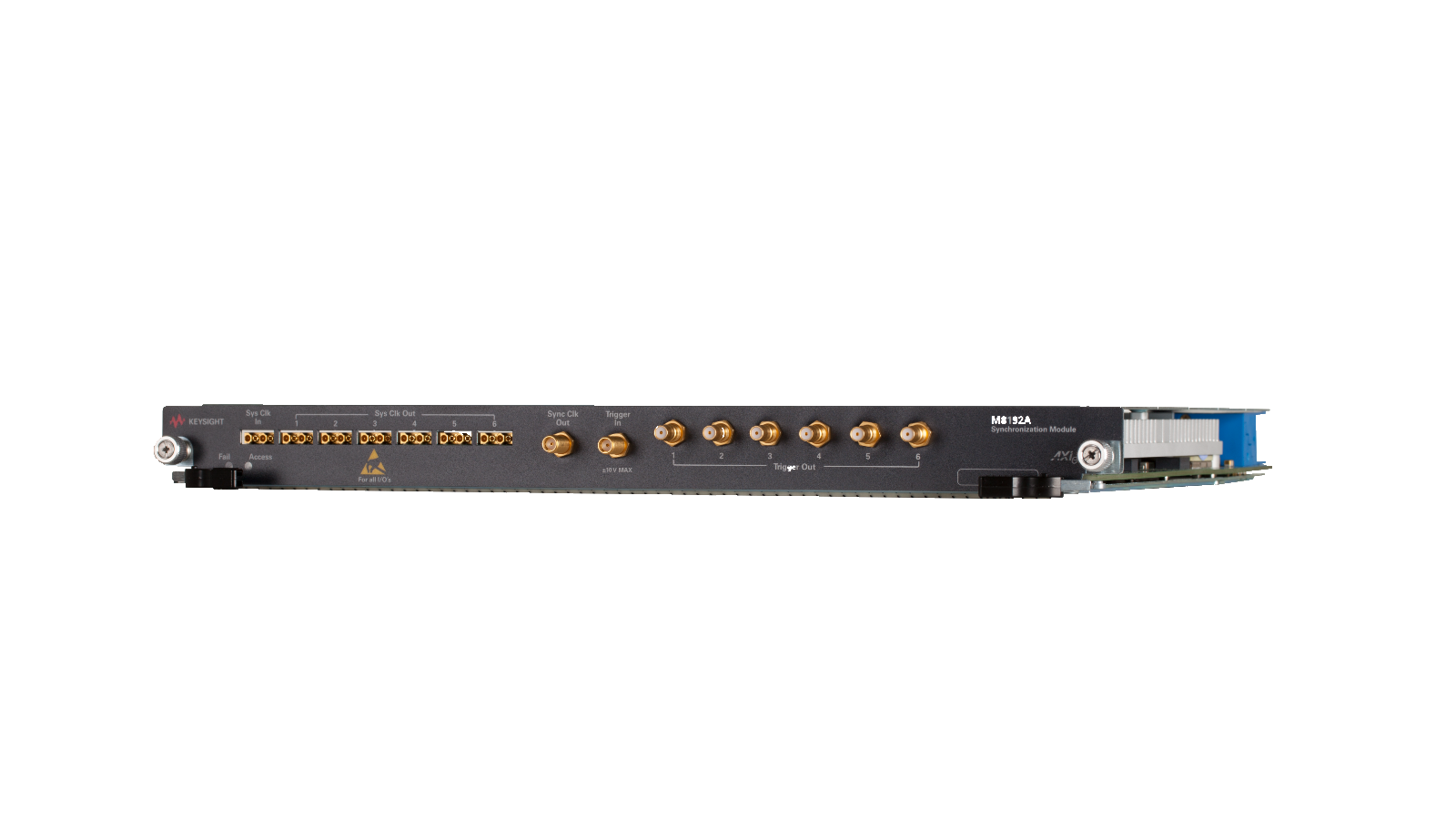

Módulo de sincronização multicanal M8192A

• Sincronização coerente de fase de até seis módulos M8121A (= 12 canais)
• Uma entrada de disparo pode acionar até seis módulos M8121A com latência determinística.
• O desvio pode ser ajustado com uma resolução de atraso de 50 fs entre quaisquer dois canais.
• Módulo AXIe 1U para alta densidade de portas

Aplicativos

• Aeroespacial e defesa
• Comunicações
• Teste eletrônico
• Física de alta energia

Funcionalidade

• 5 slots para módulos de instrumentos AXIe
• Módulo de sistema AXIe incorporado
• Alta potência, até 300 W de refrigeração por slot
• Sincronização GPS e registro de data e hora opcionais
• Controlador traseiro integrado opcional para digitalizadores (M9506A-BC1), permitindo a funcionalidade SCPI segura através de LAN

Características de desempenho

• Interface PCIe Gen 3 configurável de duas portas para conectar o chassi a um controlador externo e/ou interconectar vários chassis (taxa de dados de até 16 GB/s, dependendo da configuração)
• Ligações PCIe x16 de 3ª geração para cada slot de módulo (velocidade máxima de transferência de dados de 16 GB/s)
• A interface^{ThunderboltTM} 3 oferece uma conexão alternativa para um laptop ou computador desktop equipado com Thunderbolt.

O Keysight M9506A é um chassi AXIe de alto desempenho e é a melhor escolha para aplicações modulares exigentes. O chassi é compatível com a especificação AXIe 1.0 Rev 3.0 Wide-AXIe. Ele oferece 5 slots para módulos de instrumentos AXIe, até 300 watts por slot, e inclui um módulo de sistema integrado que não ocupa um slot de instrumento. O módulo de sistema integrado (ESM) oferece interfaces Gen 3 x8/x16 PCIe® para conectar o chassi a um controlador externo ou expandir o sistema usando vários chassis. Para minimizar o espaço no rack, os slots do módulo do instrumento são dispostos horizontalmente. O chassi é o chassi AXIe mais silencioso disponível, com seu novo design de resfriamento.

A opção M9506A-BC1 adiciona um controlador fechado, de nível de instrumento e baseado em Linux à parte traseira do chassi M9506A. Ele foi desenvolvido para aumentar a segurança de aplicações de digitalizadores com alto número de canais, combinando a facilidade de uso dos equipamentos de bancada tradicionais com os benefícios de uma plataforma modular. Uma simples conexão LAN permite o controle fácil baseado em SCPI de muitos canais em um espaço pequeno.

A opção M9506A-GPS adiciona capacidade de sincronização GPS, juntamente com uma porta de antena externa no painel frontal. Ela fornece uma saída PPS precisa e a referência de 10/100 MHz pode ser bloqueada neste relógio. O sinal PPS pode ser propagado para acionar E/S e os eventos acionados podem ser marcados com data e hora. Outras informações de GPS também são fornecidas, incluindo latitude, longitude e altitude.

• AWG com a melhor combinação de velocidade, largura de banda e densidade de canais
• 1, 2 ou 4 canais diferenciais em um módulo AXIe de 1 slot permitem densidade de canal otimizada
• Taxa de amostragem de 120 GSa/s
• Geração arbitrária de sinais com conteúdo de frequência até 50 GHz
• Sincronização entre módulos
• Resolução vertical de 8 bits
• 512 kSamples por canal (ativa PRBS^215-1)

Projetado exclusivamente para atender aos requisitos de 64 GBd/64 QAM e 100 GBd PAM4, o M8194A é especialmente voltado para os requisitos de sinais digitais ópticos coerentes e multinível/multicanal. O M8194A é atualmente o AWG mais rápido da Keysight (120 GSa/s), oferecendo a maior largura de banda e o melhor ENOB para a geração de sinais mais limpos. Além do melhor desempenho da categoria, o M8194A oferece flexibilidade, sem complexidade, em operação de canal único ou multicanal.

Fonte de relógio para até quatro módulos AWG M8199A

O M8008A foi projetado como fonte de clock de amostra para o Gerador de Formas de Onda Arbitrárias M8199A 128/256 GSa/s e o Gerador de Formas de Onda Arbitrárias M8199B 256 GSa/s. Ele também pode ser usado como uma fonte de clock independente de baixo jitter para outras aplicações. Ele vem como um módulo AXIe de 1 slot, o que permite que o M8008A e até dois módulos AWG M8199A ou M8199B sejam conectados a um único chassi AXIe de 5 slots.

Principais benefícios

• Faixa de frequência contínua de 32 a 64 GHz
• Amplitude de saída até +10 dBm
• Jitter intrínseco muito baixo e ruído de fase de banda larga
• 4 saídas de relógio podem acionar até quatro módulos AWG M8199A para 16 canais
• A saída do relógio auxiliar pode ser usada como um sinal de disparo e base de tempo de precisão para um DCA.

Sincronização de

• até seis módulos AWG M8190A ou 12 canais independentes para cenários de sinais complexos

Alinhamento preciso para medições repetíveis

• uma entrada de disparo pode acionar até seis módulos M8190A com latência determinística
• repetibilidade de distorção de 2 ps entre quaisquer dois canais, independentemente da taxa de amostragem
• resolução de distorção de 50 fs entre quaisquer dois canais

1 módulo U AXIe para alta densidade de portas

Testes complexos às vezes exigem a reprodução de várias formas de onda em paralelo (por exemplo, testes com múltiplos emissores). O módulo de sincronização M8192A permite que os engenheiros sincronizem até 12 canais M8190A e se encaixa em um chassi AXIe padrão.

Aplicações típicas:

• geração de sinal I/Q multicanal coerente em fase até seis pares I/Q
• geração IF/RF multicanal coerente em fase com até 12 sinais IF/RF
• Física
• Aplicação MIMO

Informações adicionais

Também disponível como Sistema Gerador de Formas de Onda Arbitrárias Multicanal M8190S. Duas opções multicanal estão disponíveis.

Sistema de 4 canais: consiste em um chassi AXIe M9505A de 5 slots (M8190S-B04), um módulo de sincronização M8192A e dois módulos AWG M8190A, incluindo o número necessário de cabos de clock e trigger.

Sistema de 8 canais: consiste em dois chassis AXIe M9505A de 5 slots (M8190S-B08), um módulo de sincronização M8192A e quatro módulos AWG M8190A, incluindo o número necessário de cabos de clock e trigger.
