Acessórios

• Tensão máxima: 42 V
• Terminação: 5 plugues banana simples (medições de 4 fios mais terra)
• Comprimento: o cabo tem 0,8 metros (31,5 polegadas)

O conjunto de sondas Kelvin da Keysight consiste em duas pinças planas banhadas a ouro com superfícies de fixação especiais. Esse design garante um contato muito preciso com o componente e medições muito precisas. O conector de proteção contra aterramento elimina erros relacionados ao aterramento. O banho de ouro ajuda a reduzir a resistência de contato entre as superfícies da sonda de teste e o condutor do componente que está sendo medido, reduzindo o erro geral!

O Keysight 11059A é compatível com os multímetros digitais Keysight 34460A, 34461A, 34401A, 3458A, 34410A, 34411A, 34465A e 34470A, bem como com as unidades de fonte e medição de precisão da série B2900.

• Terminação: plugues banana com cobertura em ângulo reto
• Corrente máxima: 3 A
• Classificação: 1000 V CAT II
• Comprimento: 1,2 metros (48 polegadas)

Os cabos de teste eletrônicos de precisão Keysight 34133A foram projetados especificamente para trabalhar com componentes pequenos e placas de circuito densas. Cada kit inclui dois cabos de teste (um vermelho e um preto).

Para obter mais informações sobre os cabos de teste e sondas da Keysight para multímetros, visite Cabos de teste e sondas para multímetros.

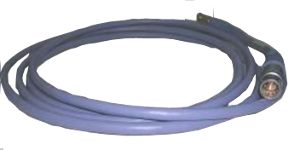

O Keysight 85134E é um cabo flexível de 97,2 cm (38,25 pol.) de comprimento¹ com um conector fêmea de 2,4 mm² para fêmea PSC-3,5 mm. A faixa de frequência do cabo é de CC a 26,5 GHz com uma perda de retorno de 16 dB ou melhor. A perda de inserção é de 0,46 * sqrt (f) + 0,3, onde f é a frequência em GHz, para o conector da porta de teste e 2,7 dB na frequência máxima para o conector do dispositivo. A estabilidade de fase de cabos semirrígidos/flexíveis é especificada com uma curva de 90 graus usando um raio de 4 a 3 polegadas. A estabilidade¹ do Keysight 85134E é inferior a 0,22 dB e a fase é de 0,16*f + 0,8, onde f é a frequência em GHz.

¹ O comprimento e a estabilidade do cabo são características complementares.

² O conector fêmea especial reforçado foi projetado especificamente para conexão com a porta de teste do analisador de rede, mas não é compatível com um conector macho padrão.

Use o cabo de sinal de 2 metros Y1247A de local único (16 canais) para conectar 16 canais digitais, 16 canais de detecção PPMU, 4 canais de alta tensão e 4 canais de dreno aberto/terra. Este é um acessório M9195A/B PXIe DSR.

• 60 linhas coaxiais micro para 16 canais digitais, 16 canais sensores PPMU, 4 canais de alta tensão e 4 canais de drenagem aberta/aterramento
• Male Edge Rate™ com travas de aperto ou tampa com parafuso de aperto manual.

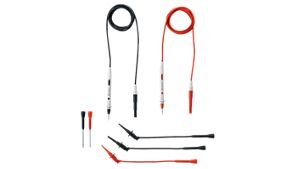

O conjunto de cabos de teste 34138A inclui:

• Pontas de teste com revestimento retrátil (2).
• Sondas de ponta fina (2).
• Pinças SMT (2).
• Mini Grabber (1).

O conjunto de cabos de teste 34138A da Keysight para multímetros digitais contém plugues banana com revestimento fixo.

O Keysight 34138A é compatível com os multímetros digitais 34460A, 34461A, 34401A, 34405A, 34410A, 34411A, 34465A, 34470A, DM34460A, DM34461A, EDU34450A, 34450A, L4411A e U2741A. O 34138A não é compatível com o 3458A; em vez disso, use o 34137A com o 3458A.

• Terminação: plugues banana com revestimento fixo.
• Comprimento: 1,4 metros.
• Classificação: 1.000 V CAT II.
• Segurança: IEC 61010-031.

Para obter mais informações sobre os cabos de teste e sondas da Keysight para multímetros, visite Cabos de teste e sondas para multímetros.

• Taxa de transmissão máxima: 19.200 bits por segundo
• Para controle remoto e registro de dados no PC
• Temperatura de operação: 0 - 50 °C
• NOVO: Compatível com Windows 10


O cabo de conectividade Keysight U1173B IR - USB para PC é compatível com os multímetros digitais portáteis das séries U1210, U1230, U1240, U1250, U1270 e U1280.

Para a série U1240, é necessário um suporte de conectividade IR U1179A adicional.

A Keysight oferece uma variedade de acessórios para multímetros digitais. Saiba mais sobre os novos acessórios para multímetros digitais da Keysight.



• Cabos de teste: classificação CAT III 1000 V, CAT IV 600 V, 15 A
• Ponta de teste (ponta de 19 mm): classificação CAT II 1000 V, 15 A
• Ponta de teste (ponta de 4 mm): classificação CAT III 1000 V, CAT IV 600 V, 15 A (altamente recomendado para ambiente CAT IV)
• Clipes jacaré: classificação CAT III 1000 V, CAT IV 600 V, 15 A
• Pontas de teste com ponta fina: CAT II 300 V, 3A
• Pegador SMT: CAT II 300 V, 3A

O kit de cabo de teste padrão U1168A da Keysight é compatível com os multímetros digitais portáteis das séries U1230, U1240, U1250 e U1270. O conjunto inclui um par de cabos de teste, pontas de teste (pontas de 19 mm), pontas de teste (pontas de 4 mm), clipes jacaré, pontas de teste com ponta fina, pegadores SMT e minipegador (apenas preto).

• 2,92 mm (m) a 2,92 mm (m)
• Largura de banda de 40 GHz (-3dB)
• Skew error matched to <5 psec
• Comprimento do cabo: 1 m
• Alívio de tensão
• Parâmetro S fornecido pela Keysight

O N2823A é um conjunto de cabos coaxiais flexíveis, com baixa perda e fase compatível, com comprimento de 1 m e conectores macho de 2,92 mm em ambas as extremidades, proporcionando comprimento de cabo estendido para os dispositivos de teste compatíveis da Keysight, cabeçotes InfiniiMax de 2,92 mm e outros instrumentos de teste de RF/micro-ondas.

• Dividido em 4 conjuntos de 4 canais para que você possa sondar convenientemente pinos que estão distantes uns dos outros.
• Os cabos voadores oferecem flexibilidade e conveniência
• Excelente fidelidade de sinal com baixa carga da sonda (100 kΩ)
• Conexão direta a um conector de cabeçalho de 0,1"


O N2756A é um kit de cabos MSO de 16 canais de baixo custo para osciloscópios da série InfiniiVision. O kit inclui 1 cabo voador, 5 aterramentos em ângulo reto, 5 extensores de aterramento e 18 garras.

O N2756A é um cabo MSO de substituição.
Para ativar a capacidade MSO nos seguintes osciloscópios, solicite os seguintes produtos de atualização. O produto de atualização MSO inclui o cabo MSO N2756A e uma licença para ativar a funcionalidade MSO.

• InfiniiVision 3000A Série X (modelos de 100 MHz, 200 MHz, 350 MHz e 500 MHz): DSOX3MSO
• InfiniiVision 3000A Série X (modelos de 1 GHz): DSOXPERFMSO
• InfiniiVision 3000T Série X: DSOXT3MSO
• Osciloscópios InfiniiVision 4000 Série X: DSOXPERFMSO
• Osciloscópios InfiniiVision série DSOX6000: DSO6MSO

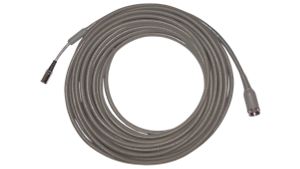

• Cabos de teste de baixo ruído com 3 m de comprimento para suportar tensões até 1.000 V
• Um circuito de intertravamento integrado permite medições seguras de alta tensão.

O N1427B foi projetado para operar especificamente com o eletrômetro/medidor de alta resistência B2985A/87A. Ele vem com um conector fêmea triaxial (tipo parafuso especial) separado e um conector fêmea BNC de alta tensão (tipo especial), para que a configuração do terminal possa ser convertida para qualquer outra configuração. Portanto, é possível construir facilmente um dispositivo de teste personalizado. O adaptador para medidor de alta resistência N1413A também é necessário para conectar o N1427B ao B2985A/87A.

Saiba mais sobre os femtômetros/picoamperômetros e eletrometros/medidores de alta resistência da série B2980A da Keysight.

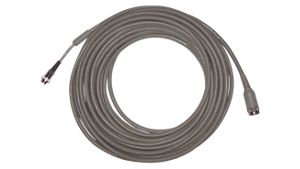

• Cabos de teste de baixo ruído com 1,5 m de comprimento para suportar tensões até 1.000 V
• Um circuito de intertravamento integrado permite medições seguras de alta tensão.

O N1427A foi projetado para operar especificamente com o eletrômetro/medidor de alta resistência B2985A/87A. Ele vem com um conector fêmea triaxial (tipo parafuso especial) separado e um conector fêmea BNC de alta tensão (tipo especial), para que a configuração do terminal possa ser convertida para qualquer outra configuração. Portanto, é possível construir facilmente um dispositivo de teste personalizado. O adaptador para medidor de alta resistência N1413A também é necessário para conectar o N1427A ao B2985A/87A.

Saiba mais sobre os femtômetros/picoamperômetros e eletrometros/medidores de alta resistência da série B2980A da Keysight.

• Cabos de teste de baixo ruído com 3 m de comprimento para suportar tensões até 1.000 V
• Os efeitos do ruído elétrico são reduzidos pelo uso de cabos blindados e, como resultado, é possível medir com precisão resistências elevadas de até 100 GOhm.
• Um circuito de intertravamento integrado permite medições seguras de alta tensão.

O N1425B foi projetado para operar especificamente com o B2985A/87A. Ele pode acomodar DUTs com terminais grandes usados com o N1426C. O N1426A com o N1425B está disponível para medições de pequenos DUTs, como placas de PC ou soquetes de IC. O N1426B com o N1425B permite a construção de cabos de teste simples personalizados. O adaptador de fixação do medidor de alta resistência N1413A também é necessário para conectar o N1425B ao B2985A/87A.

Saiba mais sobre os femtômetros/picoamperômetros e eletrometros/medidores de alta resistência da série B2980A da Keysight.
