Gerar um pulso de disparo no momento certo é essencial nos testes de injeção de falhas (FI) e análise de canal lateral (SCA), mas o jitter do relógio e as interrupções aleatórias do programa dificultam isso, resultando em um tempo impreciso.

O Gerador de Trigger Baseado em Padrão DS1002A resolve esse problema gerando um pulso de trigger após detectar um padrão no sinal EM de um chip. Um filtro passa-banda estreito especial permite a detecção de padrões mesmo em sinais ruidosos.

A estação de trabalho de análise DS1020A é uma estação de trabalho de PC padrão para o pacote de software Inspector.

• Monitor de 27 polegadas
• Disco rígido de estado sólido (SSD) de 1 TB
• Windows 10
• 32 GB de RAM

A Caixa de Segurança para Injeção de Falhas a Laser DS1106A é uma caixa de segurança de grandes dimensões destinada a testes de injeção de falhas a laser.

• Área interna de trabalho: 69 cm (L) x 65 cm (P) x 87,5 cm (A)

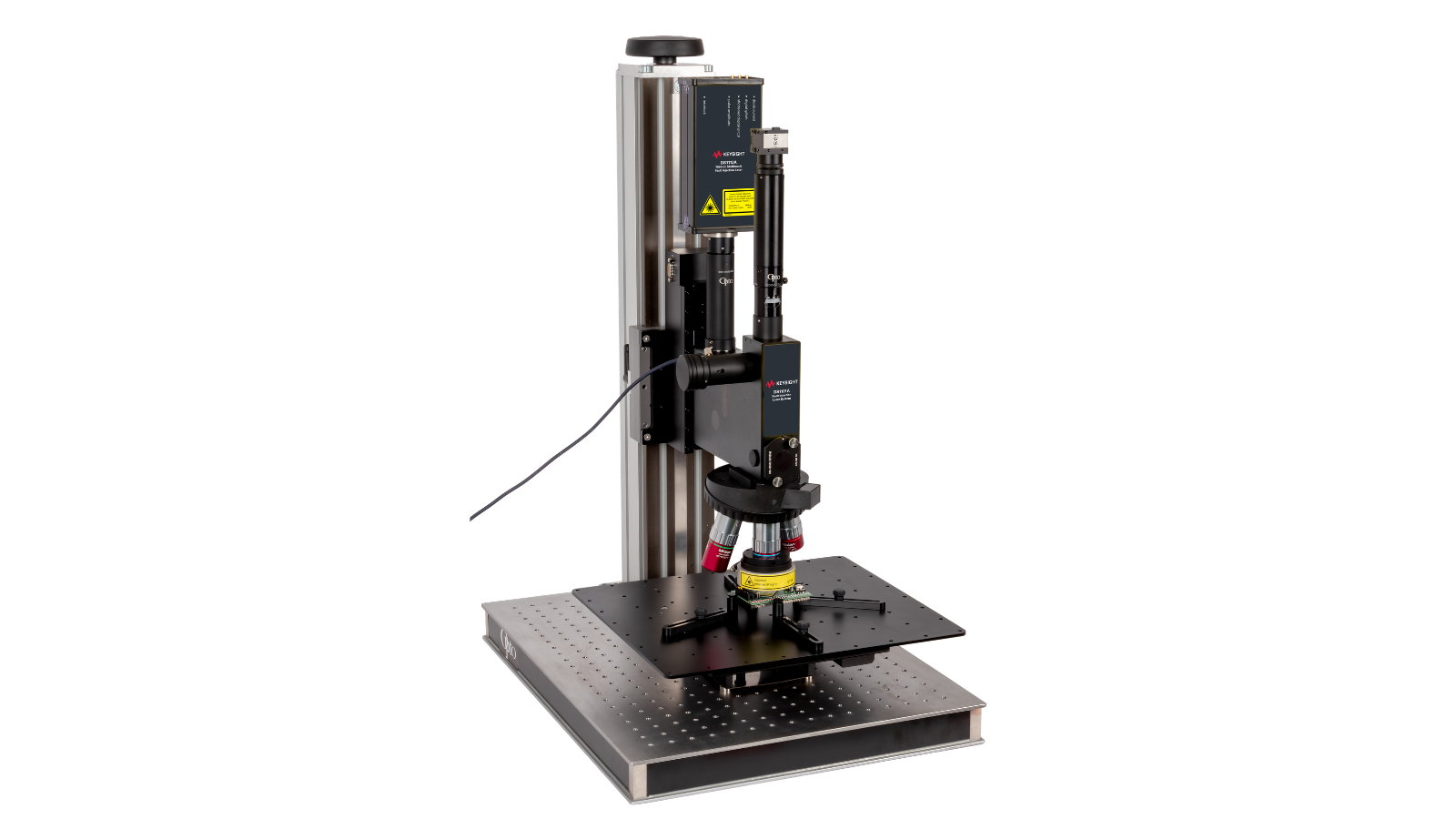

• Adequado para o Sistema de Injeção de Falhas a Laser DS1101A e o Sistema Duplo de Injeção de Falhas a Laser DS1102A
• Ambiente seguro aprovado pela FDA e pela CE

O amplificador de glitch de 1,5 A foi projetado para tornar seus testes de injeção de falhas aplicáveis a uma ampla gama de alvos embarcados. Conecte facilmente o amplificador de glitch de 1,5 A ao Spider ou ao VC Glitcher para gerar glitches nítidos e precisos no alvo e a um osciloscópio para medir e visualizar os glitches gerados.

Projetado para acionar o pino de entrada de um processador embarcado, o amplificador de glitch de 1,5 A possui impedância de saída praticamente igual a 0 Ω. O DS1140A pode operar com uma única fonte de alimentação entre 0 e 4 volts (V). Essa tensão é definida no Inspector e controlada por meio do Spider ou do VC Glitcher.

O Amplificador de Glitch de 1,5 A possui um fator de amplificação igual a dois. Por exemplo, ao definir um nível de tensão contínua de 2 V e uma tensão de pico de glitch de 3 V, os níveis de tensão entre o Spider ou o VC Glitcher e o amplificador de glitch de 1,5 A são de 1 e 1,5 V, respectivamente. Consequentemente, os níveis de tensão entre o DS1140A e um processador embutido são, respectivamente, de 2 e 3 V.

• Aumento da taxa de sucesso dos glitches devido a glitches mais nítidos
• Monitor integrado de corrente e potência
• Amplifica as distorções produzidas pelo Spider ou pelo VC Glitcher até 1,5 A de pico a pico
• Permite a geração de glitches em dispositivos incorporados, como FPGAs e SOCs
• Fácil conexão ao seu dispositivo de destino por meio de um dos três conectores de saída que o Glitch Amplifier II oferece
• Fácil de posicionar bem próximo ao seu alvo
• Inclui a agulha do amplificador Glitch
• Posicionador 3D opcional (para a agulha do amplificador Glitch)
• Pode ser utilizado em combinação com a placa de base da estação de sondagem EM. O Glitch Amplifier II se encaixa perfeitamente na grade da placa de base.

A injeção de falhas em um dispositivo embarcado por meio da alimentação de energia requer equipamentos específicos. Para que um glitch confiável seja enviado ao alvo, a fonte de alimentação precisa fornecer energia suficiente com o mínimo de ruído — e ter potência suficiente para gerar picos de tensão acentuados. Também é necessário monitorar o consumo de energia para identificar áreas de interesse e observar o comportamento do alvo. O amplificador de 30 A da Keysight combina essas funcionalidades em um único componente autônomo para alvos que consomem até 10 A de corrente (pico a pico).

O modelo DS1141A oferece os seguintes recursos:

• Acessório prático para o Gerador de Padrões de Glitch da Keysight ou para o Glitcher de Tensão e Relógio para Cartões Inteligentes, destinado a amplificar os glitches de potência em um processador embarcado
• Inclui monitor interno de tensão e corrente
• Inclui duas fontes de alimentação externas

A Sonda Eletromagnética de Alta Precisão, uma sonda altamente sensível utilizada na análise de canal lateral, capta emissões eletromagnéticas de circuitos semicondutores. A sonda possui um mecanismo que permite trocar três pontas diferentes, com tamanhos variados: 0,2 mm, 0,5 mm e 1,25 mm. Todas as pontas possuem uma bobina direcionada e um invólucro protetor de Teflon. Normalmente utilizada em combinação com uma plataforma de movimento XYZ, a sonda é capaz de captar campos eletromagnéticos com frequências de até 6 GHz, convertendo-os em um sinal de corrente alternada.

Ao deslizar sobre a superfície de um alvo, o DS1203A é capaz de identificar circuitos altamente ativos, ou pontos quentes. Os sinais captados em um ponto quente constituem as medições para análises eletromagnéticas simples ou diferenciais. A Sonda Eletromagnética de Alta Precisão possui um mecanismo de ganho variável, que pode ser ajustado manualmente ou por meio de um dispositivo externo, como o Spider, e pode variar de acordo com as características do alvo.

Utilize este kit de luz anelar infravermelha e câmera para facilitar a navegação a laser na parte traseira do seu Sistema de Injeção de Falhas a Laser DS1101A. O pacote inclui uma luz anelar infravermelha, uma câmera de reposição sensível ao infravermelho e três suportes magnéticos para fixar a luz anelar às lentes.

Luz anelar para configurações de testes de injeção de falhas:

• Tipo de LED: IR 1200 nm
• Dimensões: 70,4 x 23 mm
• 24 LEDs
• Distância de trabalho ~20 mm
• Inclui suporte magnético para fixar o anel de luz à objetiva

A injeção de polarização de corpo (BBI) é uma técnica relativamente nova na área de injeção de falhas, que vem sendo adotada por diversos esquemas de testes de segurança. Ao complementar a sonda unidirecional de injeção de falhas DS1120A ou DS1120B com as agulhas da sonda de injeção de polarização de corpo DS1320A, você pode garantir que seus chips sejam resistentes a essa técnica. Uma sonda BBI injeta falhas em uma área muito pequena, permitindo que você identifique vulnerabilidades de segurança em um local mais específico.

• Obtenha cobertura completa contra ataques BBI em um pacote dedicado: direto (FBBI), reverso (RBBI) e ampla faixa de tensão para cenários de ataque em todos os chips
• Inclui duas sondas FBBI e duas sondas RBBI para alta e baixa tensão
• Evite arranhões no substrato com agulhas acionadas por mola
• Penetra em substratos espessos com uma potência máxima de 200 V
• Conecte-se facilmente à sonda de injeção de falha unidirecional DS1120A ou DS1120B com um conector SMA

As pontas de sonda de injeção de falha de alta precisão podem gerar uma falha local precisa por meio de pulsos eletromagnéticos potentes. Nossa técnica de produção exclusiva resulta em pontas de alta precisão com bobinas pequenas, que geram uma falha localizada que, mesmo com múltiplos enrolamentos, ainda fornece potência suficiente para garantir o sucesso das tentativas de injeção de falha. Devido ao tamanho reduzido de nossas bobinas, a profundidade de penetração de nossas pontas de sonda de injeção de falha de alta precisão é menor em comparação com pontas de sonda maiores, de modo que pode ser necessário preparar ou descapsular o chip.

• Reduz a área de impacto da falha injetada, facilitando a análise exata de qual parte do chip está vulnerável
• Aumenta a taxa de sucesso da injeção de falhas
• Devido à alta potência das pontas, nem sempre é necessário remover o encapsulamento de um chip

A Agulha Amplificadora de Glitch permite que você aplique um glitch diretamente nos pinos de solda de um chip, sem precisar cortar a linha de alimentação. O posicionador 3D opcional pode ser usado para montar a agulha e posicioná-la acima do alvo.

O DS1322A é acionado pelo Amplificador de Glitch e pode inserir glitches de alta velocidade em alvos embarcados sem a necessidade de usar o Amplificador de Glitch como fonte de alimentação para o alvo. Ao conectar o conector SMB de “saída” do Amplificador de Glitch ao Agulha do Amplificador de Glitch, é possível injetar falhas colocando a agulha no pino VCC do alvo e conectando o clipe de terra ao terra do alvo. A agulha do amplificador de glitch possui uma ponta com mola para facilitar o posicionamento.
