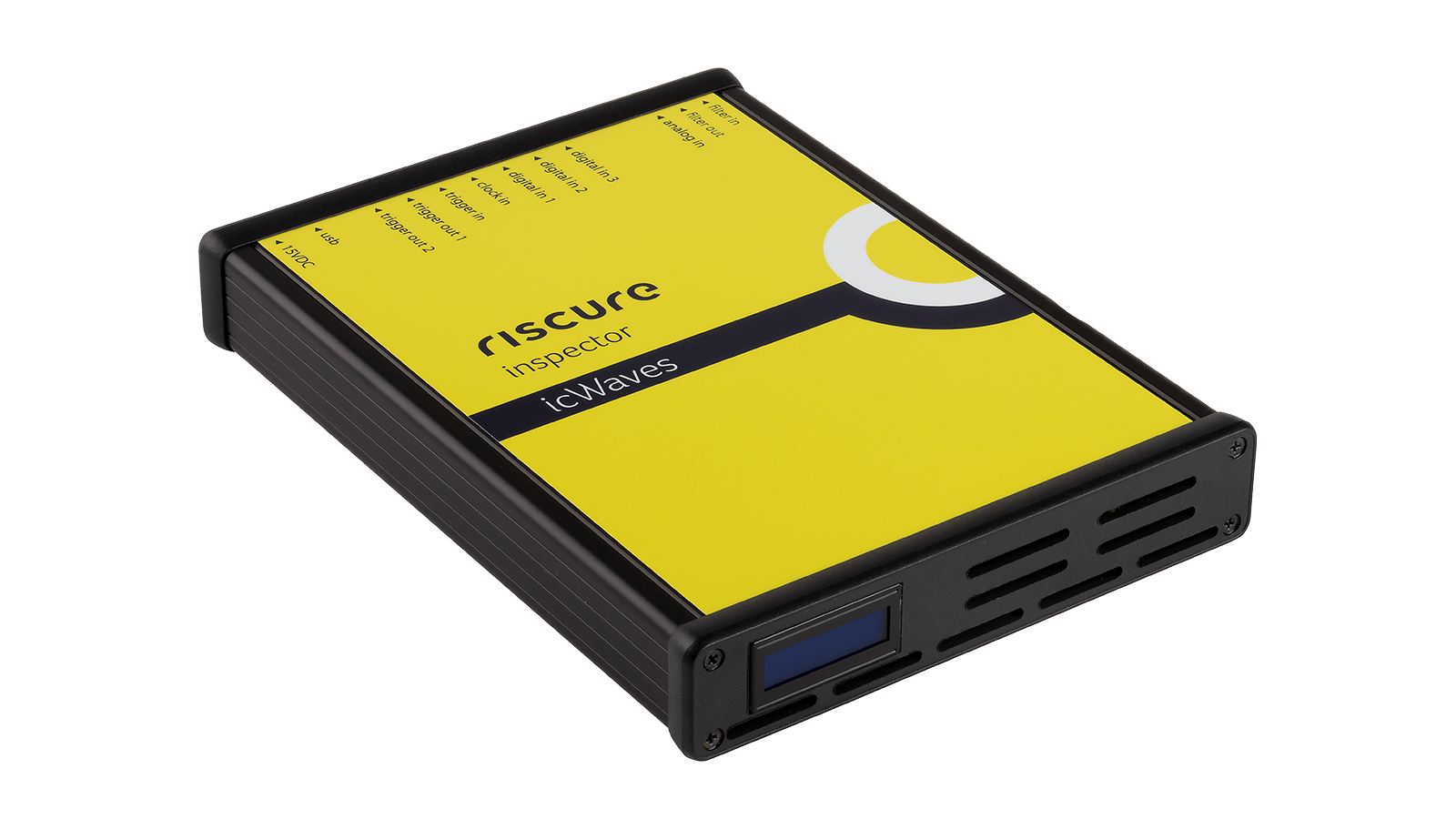

Bei Fehlerinjektionstests (FI) und Seitenkanalanalysen (SCA) ist die Erzeugung eines Triggerimpulses zum richtigen Zeitpunkt unerlässlich, jedoch erschweren Taktjitter und zufällige Programmunterbrechungen dies und führen zu ungenauen Zeitmessungen.

Der musterbasierte Triggergenerator DS1002A löst dieses Problem, indem er nach Erkennung eines Musters im EM-Signal eines Chips einen Triggerimpuls erzeugt. Ein spezieller Schmalbandpassfilter ermöglicht die Mustererkennung selbst bei verrauschten Signalen.

Die DS1020A Analysis Workstation ist eine Standard-PC-Workstation für das Softwarepaket Inspector.

• 27-Zoll-Monitor
• 1 TB Solid-State-Drive (SSD) Festplatte
• Windows 10
• 32 GB RAM

Die DS1106A Laser-Fehlerinjektions-Sicherheitsbox ist eine große Sicherheitsbox für Laser-Fehlerinjektionstests.

• Innenmaße des Arbeitsbereichs: 69 cm (B) x 65 cm (T) x 87,5 cm (H)
• Geeignet für das DS1101A Fehlereinspritz-Lasersystem und das DS1102A Dual-Laser-Fehlereinspritzsystem
• FDA- und CE-geprüfte sichere Umgebung

Der 1,5-A-Glitchverstärker ermöglicht Fehlereinspeisungstests für eine Vielzahl eingebetteter Systeme. Schließen Sie den 1,5-A-Glitchverstärker einfach an den Spider oder VC Glitcher an, um scharfe und präzise Störungen auf dem Zielsystem zu erzeugen, und an ein Oszilloskop, um die erzeugten Störungen zu messen und anzuzeigen.

Der 1,5-A-Glitchverstärker DS1140A wurde für die Ansteuerung des Eingangspins eines eingebetteten Prozessors entwickelt und weist eine nahezu 0-Ω-Ausgangsimpedanz auf. Er kann als Einzelspannungsversorgung zwischen 0 und 4 Volt (V) betrieben werden. Diese Spannung wird im Inspector eingestellt und über den Spider oder VC Glitcher gesteuert.

Der 1,5-A-Glitchverstärker hat einen Verstärkungsfaktor von zwei. Beispielsweise betragen die Spannungspegel zwischen dem Spider- oder VC-Glitcher und dem 1,5-A-Glitchverstärker bei einer Dauerspannung von 2 V und einer Spitzenspannung von 3 V jeweils 1 V bzw. 1,5 V. Folglich betragen die Spannungspegel zwischen dem DS1140A und einem eingebetteten Prozessor jeweils 2 V bzw. 3 V.

• Erhöhte Erfolgsrate bei Glitches aufgrund schärferer Glitches
• Integrierte Strom- und Leistungsüberwachung
• Verstärkt die vom Spider oder VC Glitcher erzeugten Störungen auf bis zu 1,5 A Spitze-Spitze.
• Ermöglicht das Fehlverhalten eingebetteter Geräte wie FPGAs und SOCs.
• Einfacher Anschluss an Ihr Zielgerät über einen der drei Ausgangsanschlüsse, die der Glitch Amplifier II bietet.
• Einfach direkt über Ihrem Ziel zu positionieren
• Inklusive Glitch-Verstärkernadel
• Optionaler 3D-Positionierer (für die Glitch-Verstärkernadel)
• Kann in Kombination mit der EM-Probenstationsgrundplatte verwendet werden. Der Glitch Amplifier II passt exakt auf das Raster der Grundplatte.

Das Einspeisen von Fehlern in eingebettete Systeme mittels Stromversorgung erfordert spezielle Geräte. Für eine zuverlässige Fehlerübertragung an das Zielsystem muss das Netzteil ausreichend Leistung mit minimalem Rauschen liefern und steile Spannungsspitzen erzeugen können. Zudem ist die Überwachung des Stromverbrauchs notwendig, um relevante Bereiche zu identifizieren und das Verhalten des Zielsystems zu beobachten. Der Keysight 30-A-Verstärker vereint diese Funktionen in einer eigenständigen Komponente für Zielsysteme mit einem Stromverbrauch von bis zu 10 A (Spitze-Spitze).

Das Modell DS1141A bietet folgende Funktionen:

• Praktische Erweiterung für Keysights Glitch Pattern Generator oder Smartcard Voltage and Clock Glitcher zur Verstärkung von Stromstörungen für einen eingebetteten Prozessor
• Beinhaltet einen internen Spannungs- und Strommonitor.
• Beinhaltet zwei externe Netzteile

Der Keysight-Glitchmustergenerator bietet eine zentrale Steuerungsmöglichkeit zur Optimierung und Beschleunigung Ihrer Fehlereinspeisungstests. Er interagiert zudem mit komplexen eingebetteten Systemen und ermöglicht Ihnen die Ausführung von Funktionen, Warm- und Kaltstarts, Glitches und Programmabläufen.

Durch die Erzeugung von Störimpulsen mit beliebiger Flankensteilheit ermöglicht der Keysight-Störimpulsgenerator sehr spezifische Tests von eingebetteten Chipsätzen. Längere Störimpulse mit einer bestimmten Flankensteilheit können die Belastbarkeit eines Chipsatzes oft überfordern. Der Störimpulsgenerator erzeugt jedoch benutzerdefinierte Störimpulsformen, die die Anpassung von Ausgangsspannung, Timing, Wiederholrate, Frequenz und Impulsdauer erlauben.

• Reduzieren Sie die Komplexität der Einrichtung bei Seitenkanalanalysen (SCA) und Fehlereinspeisungstests (FI) mit einem einzigen Kontrollpunkt, der alle Eingangs-/Ausgangsleitungen (I/O) und Rücksetzleitungen für kundenspezifische oder eingebettete Schnittstellen umfasst.
• Erzeuge beliebige Störsignale mit einer Zeitauflösung von 4 ns.
• Signale von Protokollen wie JTAG, I2C und SPI lesen und darauf reagieren.
• Nahtlose Steuerung, entweder über die Inspector-Software oder von einem eigenständigen Gerät aus.
• Verbinden Sie auf einfache Weise einen Informationskanal mit dem internen Verarbeitungszustand der Zielhardware in Ihren Tests.
• Mit den enthaltenen Beispielprotokollen gelingt der Einstieg schnell.

Die aktive Stromsonde ist eine Hochfrequenzsonde, die elektrische Ströme aktiv erfasst. Sie wird in der Seitenkanalanalyse zur Messung des Stromverbrauchs eines Zielgeräts eingesetzt. Die hochempfindliche Sonde DS1202A wird in die Stromversorgungsleitung des Zielgeräts eingefügt und kann Stromschwankungen bis zu 2 GHz übertragen. Die aktive Stromsonde wird in Kombination mit einer Basiseinheit verwendet, die das Messsignal verstärken kann.

• Bandbreite 1 MHz–2.000 MHz
• Maximaler Dauerstrom 100 mA (Effektivwert) Wechselstrom
• Maximaler Impulsstrom 5 A
• Strommessschaltung ≤ 0,082 Ω, ≤ 0,042 µH
• 40 dB Verstärkung mit Basiseinheit max.

Die hochpräzise elektromagnetische Sonde, eine hochempfindliche Sonde für die Seitenkanalanalyse, erfasst elektromagnetische Emissionen von Halbleiterschaltungen. Die Sonde verfügt über einen Mechanismus zum Austauschen von drei verschiedenen Sondenspitzen mit Durchmessern von 0,2 mm, 0,5 mm und 1,25 mm. Alle Spitzen sind mit einer gerichteten Spule und einer schützenden Teflonhülle ausgestattet. In Kombination mit einer XYZ-Bewegungsplattform kann die Sonde elektromagnetische Felder mit Frequenzen bis zu 6 GHz erfassen und in ein Wechselstromsignal umwandeln.

Durch das Überfahren der Oberfläche eines Objekts kann die DS1203A hochaktive Schaltkreise oder Hotspots aufspüren. Die an einem Hotspot erfassten Signale bilden die Grundlage für einfache oder differentielle elektromagnetische Analysen. Die hochpräzise elektromagnetische Sonde verfügt über einen variablen Verstärkungsmechanismus, der manuell oder über ein externes Gerät wie den Spider eingestellt werden kann und sich an die Eigenschaften des Objekts anpasst.

Der DS1210A ist eine Dauerstrichlaserquelle mit sehr präziser Ausgangsleistung. Er eignet sich für Seitenkanalmessungen auf Basis von Fehleranalysemethoden, die für die Seitenkanalanalyse eingesetzt werden.

• 1310 nm Dauerstrichlaser
• Einzelmodus
• 500 MW
• Langlebige Laserdiode für minimale Alterung
• Wählen Sie zwischen grober und detaillierter Oberflächenabtastung von Spanplatten mit einem Spotgrößenbereich von 100:1.
• Verwendung mit dem Fehlereinspeisungs-Lasersystem DS1101A und dem Dual-Laser-Fehlereinspeisungssystem DS1102A
• Steuern Sie die optische Leistung mit dem DS1160A Smartcard-Spannungs- und Taktglitcher oder dem DS1180A Glitchmustergenerator.

Verwenden Sie dieses Infrarot-Ringlicht- und Kamerakit, um die rückseitige Lasernavigation für Ihr DS1101A Fehlerinjektions-Lasersystem zu erleichtern. Das Paket umfasst ein Infrarot-Ringlicht, eine infrarotempfindliche Ersatzkamera und drei magnetische Halterungen für das Ringlicht an Objektiven.

Ringlicht für Fehlerinjektions-Testaufbauten:

• LED-Typ: IR 1200 nm
• Abmessungen: 70,4 x 23 mm
• 24 LEDs
• Arbeitsabstand ~20 mm
• Inklusive Magnethalterung zur Befestigung des Ringlichts am Objektiv
