서브-THz 소자 테스트에서 도파관 전력을 측정하는 방법

+ 도파관 전력 센서

D-대역 주파수 전반에 걸친 성능 특성 분석

서브테라헤르츠(Sub-THz) 소자 개발에서는, 기존 동축 인터페이스를 더 이상 사용할 수 없는 주파수 대역에서 엔지니어들이 도파관에 연결된 소스, 소자 및 측정 경로를 통해 전달되는 전력을 검증해야 합니다. 증폭기, 주파수 배가기, 소스 및 기타 고주파 소자와 같은 부품들은 D-밴드 주파수 범위 전반에 걸쳐 특성 분석이 이루어질 수 있으며, 이 대역에서는 사용 가능한 전력이 주파수와 소자의 작동 조건에 따라 달라질 수 있습니다. 도파관 측정 평면에서의 전력에 대한 정확한 이해는 엔지니어들이 적절한 자극 레벨을 설정하고, 소자의 출력을 평가하며, 고주파 테스트 경로의 다른 부분에서 발생하는 변화와 소자의 동작을 구분하는 데 도움이 됩니다.

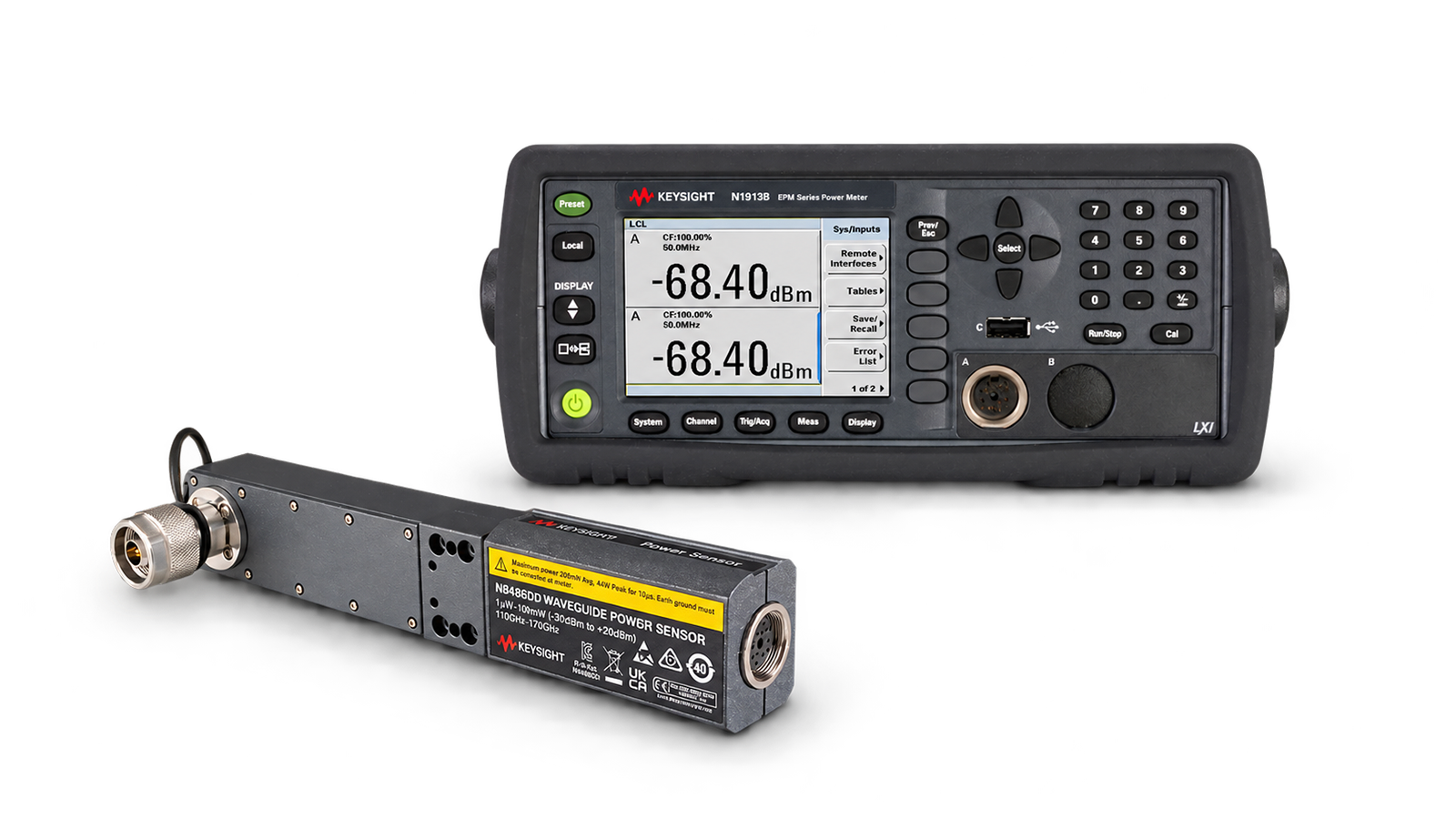

측정 구성에는 호환되는 전력계 및 소스 또는 피측정 부품에 연결된 D-밴드 도파관 전력 센서가 포함됩니다. 엔지니어들은 원하는 도파관 기준면을 설정하고, 적절한 도파관 연결을 수행하며, 측정 주파수를 구성하고, 센서의 교정 정보를 적용한 후 평균 전력을 측정합니다. 이후 주파수나 장치의 작동 조건이 변함에 따라 측정을 반복하여 테스트 순서 전반에 걸쳐 이용 가능한 전력을 특성화할 수 있습니다. 이를 통해 서브테라헤르츠 주파수 대역에서 연구, 부품 개발 및 기능 특성화를 위한 직접적인 도파관 기반 전력 측정 워크플로우를 제공합니다.

서브-테라헤르츠 도파관 전력 측정 솔루션

서브테라헤르츠 부품 테스트에서는 도파관 기준면에서 직접 전력 측정을 수행하여 각 소자 작동 조건에 해당하는 실제 RF 전력을 파악할 수 있습니다. 도파관 전력 센서는 D-밴드 테스트 인터페이스에 연결되어, 인가된 밀리미터파 에너지를 호환되는 전력계에서 처리할 수 있는 측정값으로 변환합니다. 엔지니어는 측정 주파수를 입력하고 센서의 교정 정보를 활용하여, 소스나 소자가 필요한 테스트 조건을 단계별로 거치는 동안 보정된 평균 전력 측정값을 얻습니다. 이 도파관 전력 센서는 110~170 GHz 범위의 측정을 지원하므로, D-밴드 소자 특성 분석 전반에 걸쳐 동일한 도파관 센서 구성을 사용할 수 있습니다. 엔지니어는 장치를 연결하기 전에 소스 전력을 측정하고, 증폭 또는 주파수 변환 후 부품 출력을 검증하며, 주파수나 작동 조건이 변함에 따라 이용 가능한 전력을 비교할 수 있습니다. 이러한 측정 결과를 특성 분석 워크플로우에 통합하면, 고주파 측정 인터페이스를 기존의 동축 연결로 변환하지 않고도 서브테라헤르츠 부품을 평가하기 위한 정량적인 전력 기준을 확보할 수 있습니다.
