Como medir a perda de inserção óptica em diferentes comprimentos de onda

Pedir cotação
Laser sintonizável
+ Laser sintonizável
Laser sintonizável
+ Laser sintonizável

Analisar a perda espectral de inserção

Os engenheiros utilizam uma fonte óptica sintonizável, uma medição de referência calibrada e a aquisição sincronizada da potência óptica para caracterizar a resposta espectral de transmissão de dispositivos ópticos passivos. Durante uma varredura programável de comprimento de onda, o sistema mede a potência óptica transmitida pelo dispositivo em teste e compara a medição com uma referência armazenada para calcular a perda de inserção em função do comprimento de onda.

A configuração de teste coordena a varredura de comprimentos de onda, o roteamento do sinal óptico e a aquisição de potência óptica em múltiplas portas ao longo de vários caminhos ópticos. Os engenheiros analisam o espectro de perda de inserção resultante para caracterizar a atenuação dependente do comprimento de onda, as características da banda passante e o comportamento de transmissão em filtros ópticos, multiplexadores, dispositivos seletivos de comprimento de onda e outros componentes ópticos passivos.

Solução para medição de perda de inserção óptica

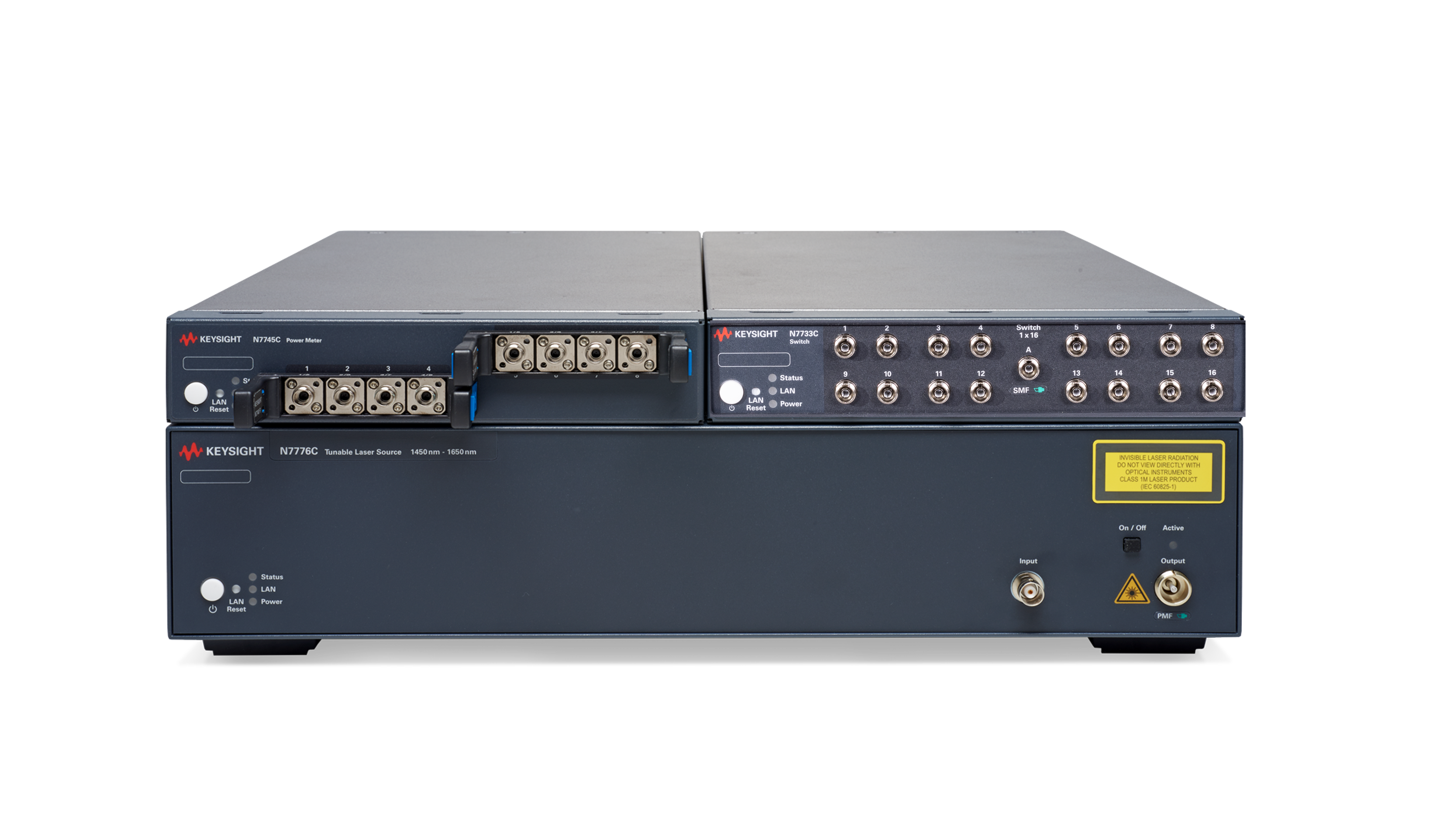

A medição da perda de inserção óptica em diferentes comprimentos de onda requer uma varredura calibrada de comprimentos de onda e medições sincronizadas da potência transmitida. A solução de medição de perda de inserção óptica da Keysight combina um laser sintonizável, um comutador óptico e um medidor de potência óptico multiportas. O laser sintonizável gera o sinal óptico varrido, o comutador óptico direciona o sinal através de caminhos selecionados do dispositivo em teste e o medidor de potência óptico multiportas mede a potência óptica transmitida em várias portas de saída. O sistema compara essas medições com uma referência armazenada para calcular a perda de inserção em função do comprimento de onda e caracterizar a resposta de transmissão espectral de componentes ópticos passivos.
