コース｜オシロスコープ・フロントエンド設計の基礎

オシロスコープとは？

エンジニアの基本ツールであるオシロスコープを紹介。このレッスンでは、オシロスコープのブロック・ダイアグラム、動作原理、オシロスコープの種類など、オシロスコープの基本について説明します。また、オシロスコープのフロントエンド設計の重要性と、それが測定に与える影響についても解説します。

レッスン1 ハードウェアのレイアウト

オシロスコープのフロントエンド設計におけるハードウェア・レイアウトの重要性について説明します。ハードウェア・レイアウトに影響を与える要因（シグナル・インテグリティ、ノイズ、消費電力など）について説明します。また、オシロスコープで使用されるハードウェア・レイアウトの種類についても説明します。

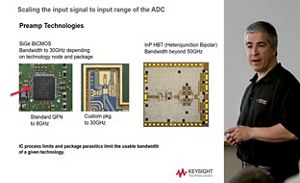

レッスン2 アッテネーターとプリアンプ

アッテネータとプリアンプの仕組みやオシロスコープでの使用方法など、アッテネータとプリアンプの基礎について解説します。また、アッテネータとプリアンプを選択する際のトレードオフや、アプリケーションに適したアッテネータとプリアンプの選択方法についても説明します。

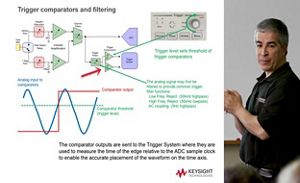

レッスン3 フィルタ、インピーダンス、コンパレータ

フィルターは、信号から不要なノイズを除去するために使用され、インピーダンスは、オシロスコープが測定される回路に負荷をかけないようにし、コンパレーターは、特定のイベントでオシロスコープをトリガーするために使用されます。

レッスン4-アクイジション・ボードとADC

このレッスンでは、オシロスコープで使用されるアクイジション・ボードと ADC について説明します。このレッスンでは、アクイジション・ボードのブロック・ダイアグラム、動作方法、ADC の種類など、アクイジション・ボードの基本について説明します。また、このレッスンでは、オシロスコープの測定における、アクイジション・ボードと ADC の性能の重要性についても説明します。

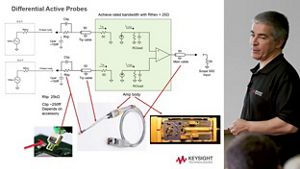

レッスン5 プローブ技術のブレークダウン

オシロスコープのエキスパートであるマイク・ルジャンが、プローブ技術の概要を分かりやすく解説します。プローブの設計に関わる様々なトレードオフと、アプリケーションに適したプローブの選び方について説明します。また、オシロスコープのプローブでより良い測定を行うためのヒントも提供します。

レッスン6 クラスメートからの質問

オシロスコープ設計者のマイク・ルジャンが、オシロスコープのフロントエンド設計に関するクラスメートの質問に答えています。質問の内容は、帯域幅、立ち上がり時間、プローブの選択、ノイズなど多岐にわたります。
