スイッチング電源のテスト、Infiniium EXRシリーズ オシロスコープの活用 | キーサイト
アプリケーションノート

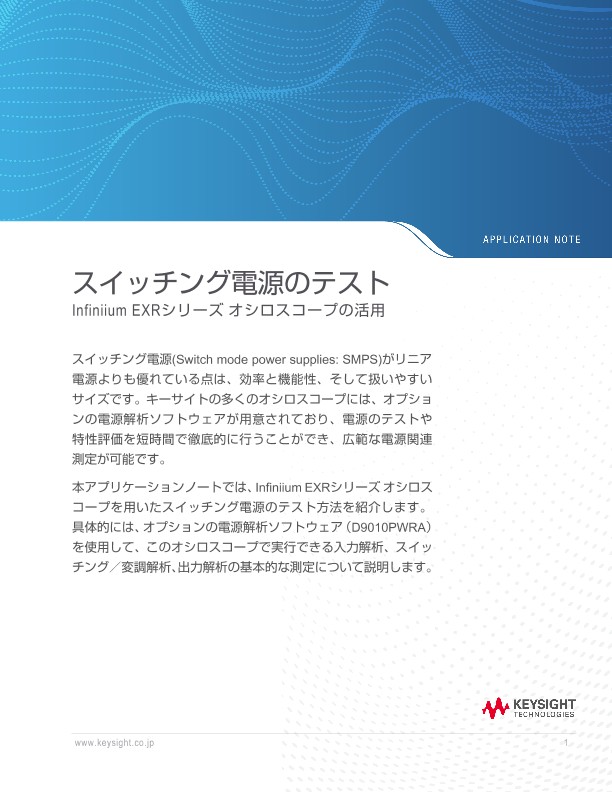

スイッチング電源(Switch mode power supplies: SMPS)がリニア電源よりも優れている点は、効率と機能性、そして扱いやすいサイズです。キーサイトの多くのオシロスコープには、オプションの電源解析ソフトウェアが用意されており、電源のテストや特性評価を短時間で徹底的に行うことができ、広範な電源関連測定が可能です。
本アプリケーションノートでは、Infiniium EXRシリーズオシロスコープを用いたスイッチング電源のテスト方法を紹介します。具体的には、オプションの電源解析ソフトウェア（D9010PWRA）を使用して、このオシロスコープで実行できる入力解析、スイッチング／変調解析、出力解析の基本的な測定について説明します。
目次
必要な機器
- プロービングのヒント
AC入力解析
- 電源品質解析
- 高調波電流
- 突入電流
スイッチング解析
- スイッチング損失
- 実効抵抗
- スルーレート
出力解析
- 出力リップル
- ターンオン／ターンオフ時間
- 過渡応答解析
- 効率
まとめ
