SENT 센서의 타이밍 및 데이터 분석

SENT(Single Edge Nibble Transmission)는 센서 정보를 전자 제어 장치(ECU)로 전송하는 데 사용되는 싱글 엔디드(single-ended) 자동차용 직렬 인터페이스입니다. 차동 방식의 자동차 네트워크와 달리, SENT 연결은 접지를 기준으로 측정되며, 데이터는 신호 전이 타이밍으로 표현됩니다. SENT 통신을 디버깅하려면 엔지니어는 수신된 메시지 구조와 디코딩된 값이 예상된 작동과 일치하는지 확인하면서 센서 파형을 검사해야 합니다. 아날로그 파형만 볼 수 있는 경우, 타이밍 변동, 예기치 않은 펄스 전이 또는 캡처된 신호의 변화로 인해 해석이 복잡해질 수 있습니다. 물리 계층과 프로토콜을 통합한 뷰를 활용하면 엔지니어는 모든 전이를 수동으로 해석하려고 시도하는 대신, 전기 신호와 디코딩된 내용을 함께 검토할 수 있습니다. 이는 시스템 작동 중 발생하는 일관성 없는 센서 통신을 조사할 때 특히 유용합니다.

이 테스트를 수행하려면 SENT 트리거링 및 디코딩 기능이 있는 오실로스코프가 필요하며, 이 오실로스코프는 접지를 기준으로 하는 표준 10:1 고임피던스 패시브 프로브를 사용하여 센서 출력에 연결해야 합니다. 엔지니어는 조사하고자 하는 SENT 활동에 대한 데이터 수집 및 트리거 조건을 설정한 다음, 파형을 캡처하고 해당 프로토콜 디코딩 결과를 표시합니다. 오실로스코프는 디코딩된 정보를 시간 영역 신호와 정렬하여, 선택된 메시지를 이를 생성한 전이 상태와 함께 검토할 수 있도록 합니다. 엔지니어는 펄스의 타이밍과 파형을 검사하고, 연속적인 전송 내용을 비교하며, 예상치 못한 디코딩된 활동이 가시적인 파형 변화와 일치하는지 확인할 수 있습니다. 동일한 캡처 데이터에서 파형과 디코딩 결과를 함께 검토함으로써, 프로토콜 데이터와 전기 신호를 별개의 테스트로 취급하지 않고도 SENT 센서 통신을 집중적으로 조사할 수 있습니다.

SENT 센서 통신 디버깅 솔루션

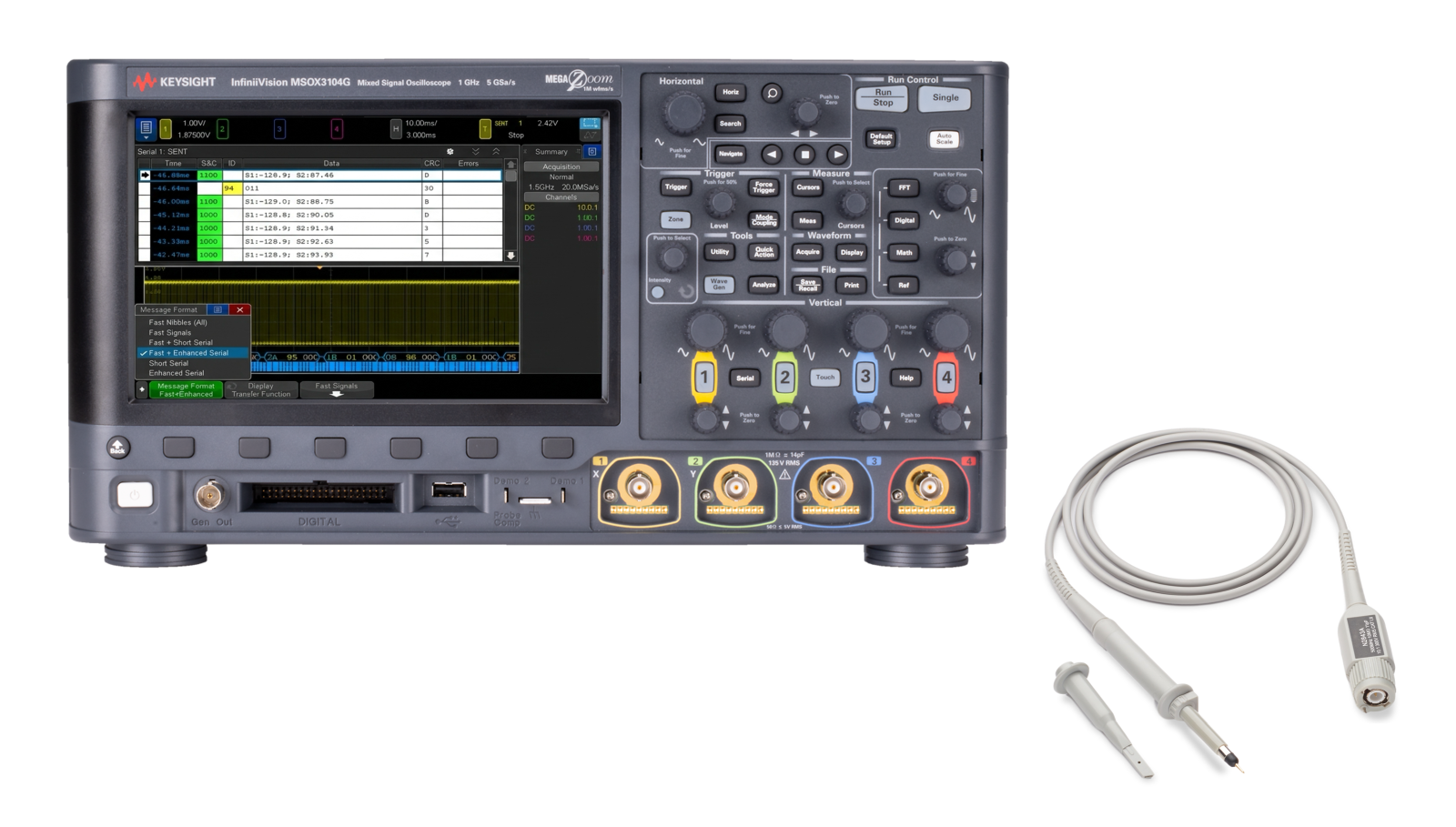

SENT 센서 통신의 디버깅을 위해서는 싱글 엔디드 신호를 획득하고, 파형과 함께 타이밍 기반 프로토콜 정보를 디코딩할 수 있는 오실로스코프가 필요합니다. Essential 벤치탑 오실로스코프는 10:1 고임피던스 패시브 프로브를 통해 센서 출력을 캡처하며, 이는 SENT에 적합한 신호-접지 측정 연결을 제공합니다. 자동차 분석 소프트웨어를 사용하면 오실로스코프에서 SENT 전용 트리거링 및 디코딩이 가능해지므로, 엔지니어는 관련 버스 활동을 선택하고 캡처된 펄스와 시간적으로 정렬된 디코딩된 정보를 확인할 수 있습니다. 엔지니어는 관련 디코딩된 데이터를 검토하면서 신호 전이 및 메시지 타이밍을 분석한 후, 수집 설정을 조정하여 예상치 못한 동작을 조사할 수 있습니다. 오실로스코프, 소프트웨어 및 패시브 프로브는 원시 파형이나 별도의 프로토콜 분석에만 의존하지 않고, 센서 통신 문제를 관찰 가능한 전기적 활동으로 추적할 수 있는 완벽한 테스트 솔루션을 제공합니다. 동일한 설정을 통해 변화하는 작동 조건 하에서 디코딩된 활동과 물리 계층 동작을 비교할 수도 있습니다.
