GDDR7 디바이스의 지터 분해 및 분석

GDDR7 송신기 신호의 지터 분석은 고속 PAM3 신호 전송 시 발생하는 타이밍 변동으로 인해 샘플링 마진이 줄어들고 비트 오류율이 증가하기 때문에 까다롭습니다. 무작위 노이즈, 심볼 간 간섭, 주기적 교란 요인이 복합적으로 작용하여 분리 및 정량화하기 어려운 복잡한 지터 현상을 유발합니다. 엔지니어들은 타이밍 불확실성의 근본 원인을 파악하기 위해 총 지터를 구성 요소별로 분리해야 합니다. 이러한 영향은 타이밍 마진이 전체 시스템의 신뢰성을 결정하는 인공지능(AI) 가속기 및 그래픽 처리 장치(GPU)에 영향을 미칩니다.

엔지니어들은 고급 지터 분석 소프트웨어가 탑재된 고대역폭 오실로스코프를 사용하여 파형 데이터를 캡처하고, 통계적 평가를 위해 시간 간격 오차(TIE)를 추출합니다. 이 시스템은 클럭 복구 및 처리 알고리즘을 적용하여 지터 히스토그램과 욕조 곡선을 생성함으로써, 총 지터를 무작위 성분과 결정론적 성분으로 분해할 수 있게 합니다. 이러한 도구들은 타이밍 거동과 이것이 시스템 성능에 미치는 영향을 분석하기 위한 재현 가능한 측정 결과를 제공합니다.

GDDR7 송신기 지터 분석 솔루션

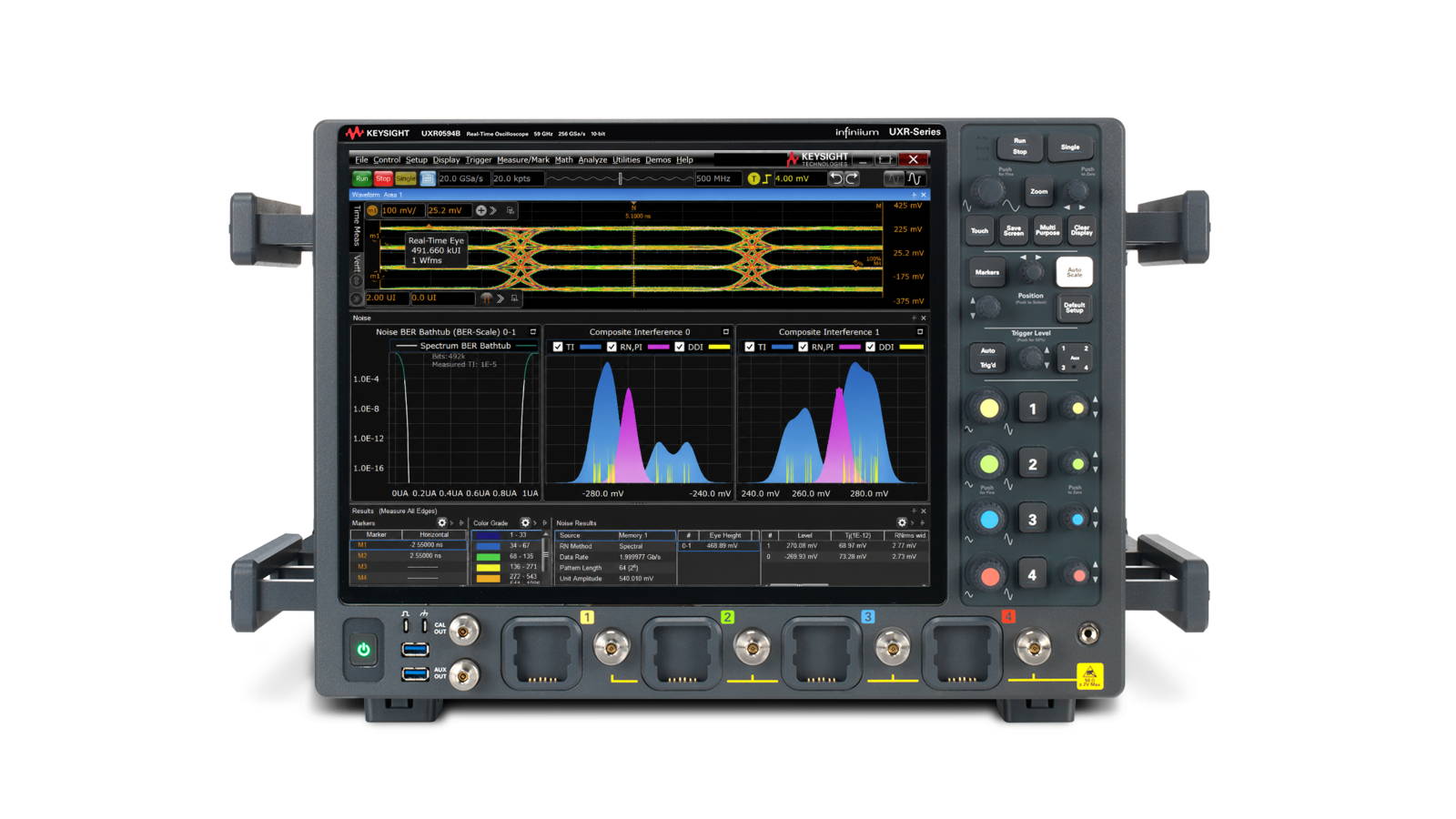

GDDR7 송신기 지터 분석을 위해서는 타이밍 변동을 정밀하게 추출하고 분해하여, 이것이 신호 무결성 및 비트 오류율에 미치는 영향을 파악해야 합니다. 키사이트의 GDDR7 송신기 지터 분석 솔루션은 TIE 추출, 히스토그램 생성 및 BER 배쓰튜브 곡선 분석을 자동화하는 고급 지터 분석 소프트웨어가 탑재된 고성능 오실로스코프를 포함합니다. 이 솔루션은 랜덤 지터와 결정론적 지터 성분을 분리하여, 엔지니어가 타이밍 불확실성의 근본 원인을 파악하고 전체 시스템 마진에 미치는 영향을 정량화할 수 있도록 지원합니다.
견적 받기

GDDR7 송신기 지터 분석 솔루션의 블록 다이어그램 보기

GDDR7 송신기 지터 분석 솔루션의 블록 다이어그램

당사의 GDDR7 송신기 지터 분석 솔루션에 포함된 제품 살펴보기
