周波数領域における誘電率の評価方法

ウェブ見積

アプリケーションノートを表示

+ ベンチトップLCRメーター

周波数に対する誘電特性の理解

誘電体材料は電子システムにおいて極めて重要な役割を果たしており、プリント基板、コンデンサ、絶縁構造などの部品における静電容量、信号伝搬、インピーダンス、およびエネルギー蓄積に直接的な影響を及ぼします。これらの材料の誘電率および損失特性は、分極メカニズム、緩和効果、および材料組成により、周波数に応じて大きく変化します。高周波・高速アプリケーションにおいて、これらの特性の評価が不正確であると、信号の歪み、インピーダンスの不整合、およびシステム性能の低下を招く可能性があります。したがって、半導体およびRFアプリケーションにおける材料選定、モデリング、および設計検証のためには、周波数全域にわたる正確な誘電率測定が不可欠です。

エンジニアは、周波数に対する静電容量や誘電正接を測定し、比誘電率や誘電損失といった主要なパラメータを抽出することで、誘電体の特性評価を行います。インピーダンス解析技術を用いることで、広範な周波数範囲にわたって材料が交流電界にどのように応答するかを評価できます。これにより、周波数依存性の挙動を正確にモデル化することが可能となり、シミュレーションワークフローを支援し、実際の動作条件下で材料が性能要件を満たしていることを保証します。このような測定は、基板材料の最適化、部品の信頼性向上、そして高性能な電子機器設計を実現するために不可欠です。

誘電率評価ソリューション

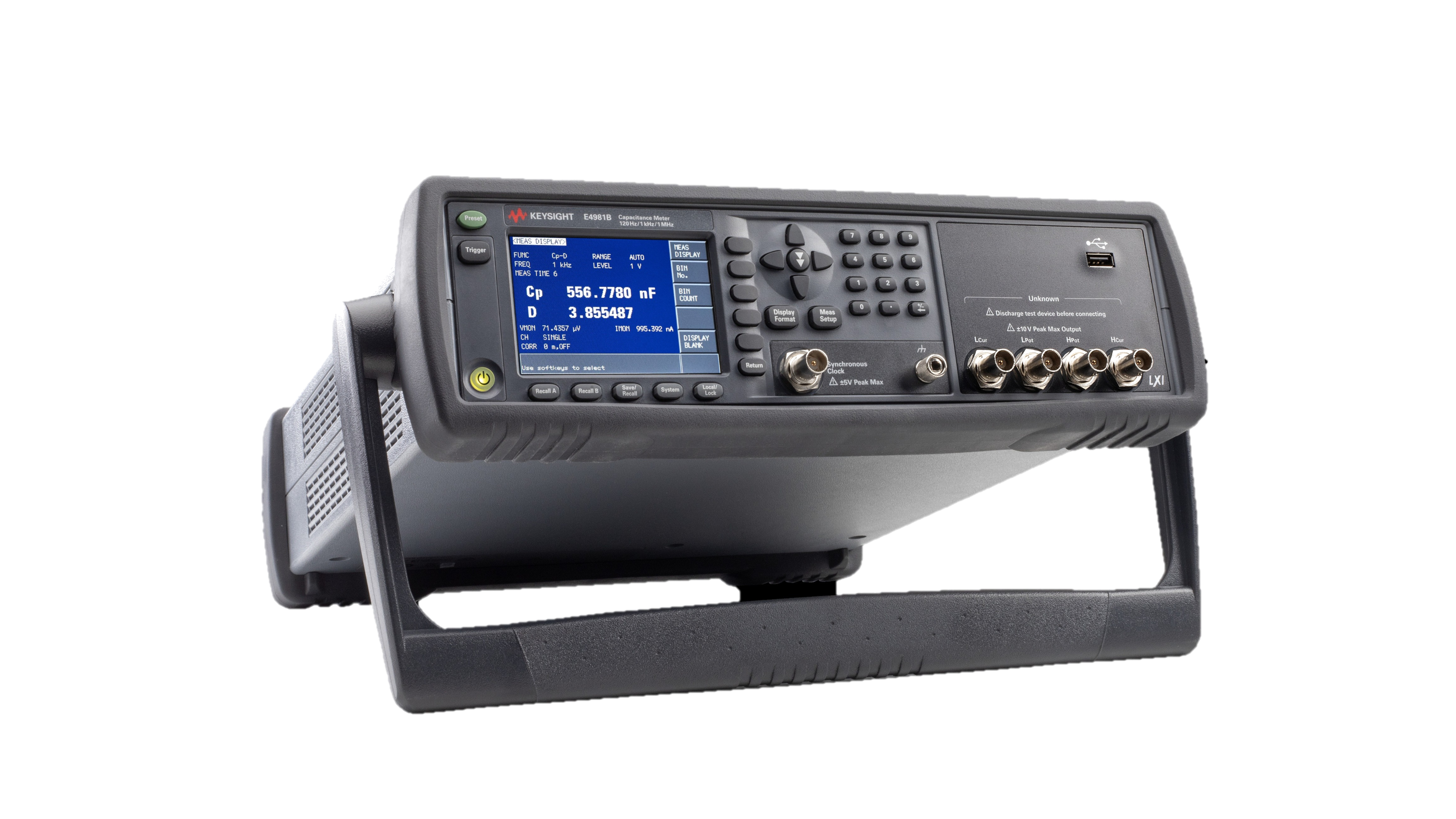

このソリューションは、広範囲の周波数帯域にわたって静電容量および誘電正接の測定が可能な高精度LCRメーターを用いることで、高精度な誘電率測定を実現します。本装置は、周波数および電圧レベルを自由に設定可能な安定した交流試験信号を印加し、被測定材料への制御された励起を可能にします。その高分解能、低ノイズフロア、および安定した測定アーキテクチャにより、エンジニアは誘電応答の微細な変動を検出し、誘電率および損失パラメータを正確に抽出することができます。一貫した試験条件を維持し、治具や寄生効果を除去するための補正技術を適用することで、本システムは材料特性の信頼性が高く再現性のある評価を保証します。周波数スイープ測定や等価回路モデリングなどの高度な機能により、周波数に対する静電容量の挙動の詳細な分析や、動作条件にわたる誘電率の抽出が可能になります。本ソリューションは、さまざまな試験治具や材料形状に対応しており、バルク材料、薄膜、およびパッケージ化された部品の正確な特性評価を可能にします。エンジニアは、周波数依存性の誘電特性を評価し、損失メカニズムを特定し、異なる配合における材料性能を比較することができます。正確かつ再現性の高いインピーダンスベースの特性評価を提供することで、本ソリューションは材料の検証を改善し、シミュレーションの精度を高め、高性能な電子・半導体システムの開発を支援します。
