Obtenha medições com precisão e ruído ultrabaixo

O ruído de fase ultrabaixo é um requisito fundamental em sistemas avançados de RF, como aplicações de radar, aeroespaciais e de defesa, nas quais a pureza do sinal afeta diretamente a precisão da detecção, a resolução e a confiabilidade do sistema. O ruído de fase próximo à portadora afeta a resolução Doppler e a discriminação de alvos, enquanto o ruído distante da portadora influencia o piso de ruído geral do sistema e o desempenho em termos de interferência. Em sistemas de alta frequência e banda larga, mesmo flutuações de fase extremamente pequenas podem degradar a coerência do sinal, aumentar a instabilidade de temporização e limitar o desempenho do sistema. A avaliação precisa do ruído de fase ultrabaixo é, portanto, essencial para validar o desempenho do oscilador e da fonte de sinal em ambientes de missão crítica.

Os engenheiros medem o ruído de fase ultrabaixo em várias frequências de desvio para caracterizar o comportamento do ruído tanto em frequências próximas quanto distantes e identificar os mecanismos de ruído subjacentes, como ruído de flicker, ruído térmico e acoplamento da fonte de alimentação. Técnicas de medição de alta sensibilidade, incluindo correlação cruzada, são utilizadas para reduzir o ruído de fundo do instrumento e revelar o verdadeiro desempenho de dispositivos de baixo ruído. Ao analisar perfis detalhados de ruído de fase, os engenheiros podem otimizar o projeto do oscilador, melhorar a estabilidade de frequência e garantir a conformidade com os rigorosos requisitos de sistema em aplicações aeroespaciais e de defesa.

Solução de medição com ruído de fase ultrabaixo

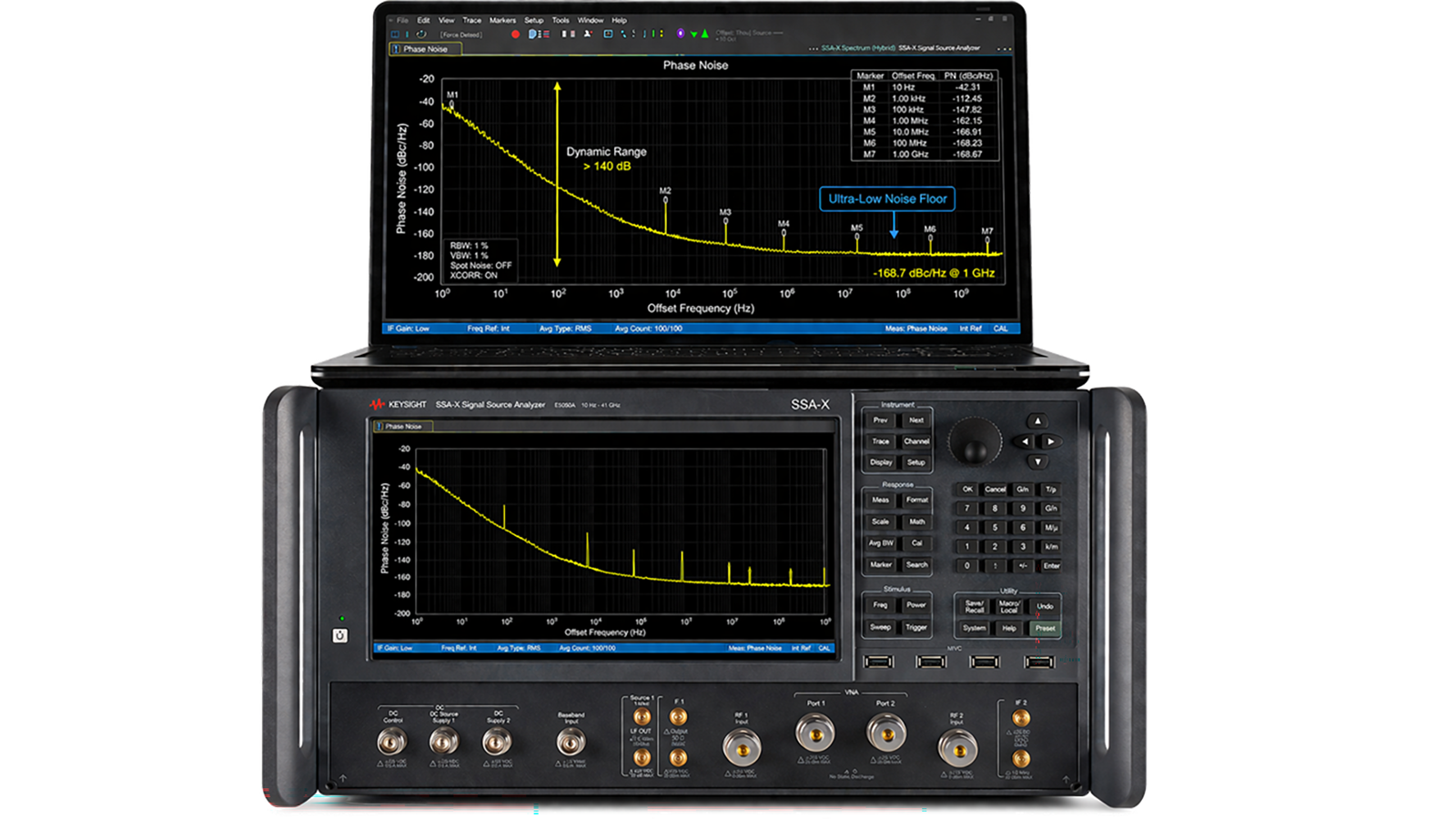

Esta solução permite a medição de ruído de fase ultrabaixo por meio de um analisador de ruído de fase de alto desempenho, combinado com software de análise avançado e técnicas de correlação cruzada. O analisador de ruído de fase emprega uma arquitetura de canal duplo com caminhos de medição independentes, permitindo o processamento de correlação cruzada que suprime o ruído interno não correlacionado e reduz significativamente o piso de ruído efetivo da medição. Seu piso de ruído ultrabaixo, ampla cobertura de frequência de desvio e alta faixa dinâmica permitem a caracterização precisa tanto do ruído de fase próximo quanto do comportamento do ruído distante. O software integrado aprimora esses recursos ao automatizar a média de correlação cruzada, otimizar o equilíbrio entre tempo de medição e piso de ruído e fornecer ferramentas avançadas de visualização e análise. Os engenheiros podem realizar análises de jitter por meio da integração do ruído de fase, detectar e rastrear sinais espúrios e usar ferramentas baseadas em marcadores e estatísticas para caracterizar totalmente o desempenho do oscilador em condições operacionais realistas. A alta sensibilidade e repetibilidade de medição permitem a comparação precisa de dispositivos e a validação de melhorias de projeto. Ao combinar hardware de medição de alto desempenho com automação e análise orientadas por software, esta solução oferece caracterização precisa e confiável de ruído de fase ultrabaixo, apoiando a otimização de sistemas de radar, aeroespaciais e de radiofrequência de alto desempenho, onde a pureza e a estabilidade espectrais são fundamentais.
Pedir cotação

Veja o diagrama de blocos da solução de medição com ruído de fase ultrabaixo

Solução de medição com ruído de fase ultrabaixo

Conheça os produtos da nossa solução de medição com ruído de fase ultrabaixo
