Acelerar a produção e a confiabilidade do transceptor 1.6T
Os osciloscópios de amostragem de configuração fixa oferecem medições ópticas e elétricas com custo otimizado em um formato compacto, ideal para testes de fabricação. Eles fornecem as mesmas medições precisas que nossos osciloscópios de amostragem modulares, com largura de banda de até 60 GHz óptica e 50 GHz elétrica. Os osciloscópios de amostragem de configuração fixa formam uma solução completa de teste de fabricação quando combinados com software de automação para otimizar o rendimento do teste e garantir a interoperabilidade e a confiabilidade do dispositivo. Os osciloscópios de amostragem de configuração fixa da Keysight ajudam você a dimensionar com eficiência os testes de transceptores ópticos com uma configuração de teste simplificada para máxima eficiência. Escolha uma de nossas configurações populares ou configure uma específica para sua aplicação.
Fator de forma pequeno
Integre várias entradas ópticas e elétricas, recuperação de clock e recursos de base de tempo de precisão em uma unidade compacta para garantir a integridade do sinal e economizar espaço.
Teste de fabricação otimizado
Com suporte para operações totalmente automatizadas, os osciloscópios de amostragem de configuração fixa permitem operações de teste de fabricação de alto desempenho e alto rendimento.
Precisão e sensibilidade
O ruído e o jitter extremamente baixos proporcionam a margem de medição necessária para maximizar o rendimento da fabricação e garantir a confiabilidade ideal do dispositivo.
Baixo consumo de energia
Esses osciloscópios requerem menos energia do que os modelos de bancada — uma característica essencial para ambientes de teste de fabricação contínua.
-
Maximum optical bandwidth
0 até 60 GHz
-
Maximum electrical bandwidth
N/A até 50 GHz
-
Optical channels
0 até 4
-
Electrical channels
0 até 4
-
Intrinsic jitter
105 fs rms até 500 fs rms
-
Fiber mode
Single-mode and multimode, Single-mode only, Multimode only
Configurações mais populares
Osciloscópio de amostragem classe SX2, canal óptico único com recuperação de dados de relógio
Osciloscópio de amostragem classe SX2, canal óptico único com recuperação de dados de clock e base de tempo de precisão

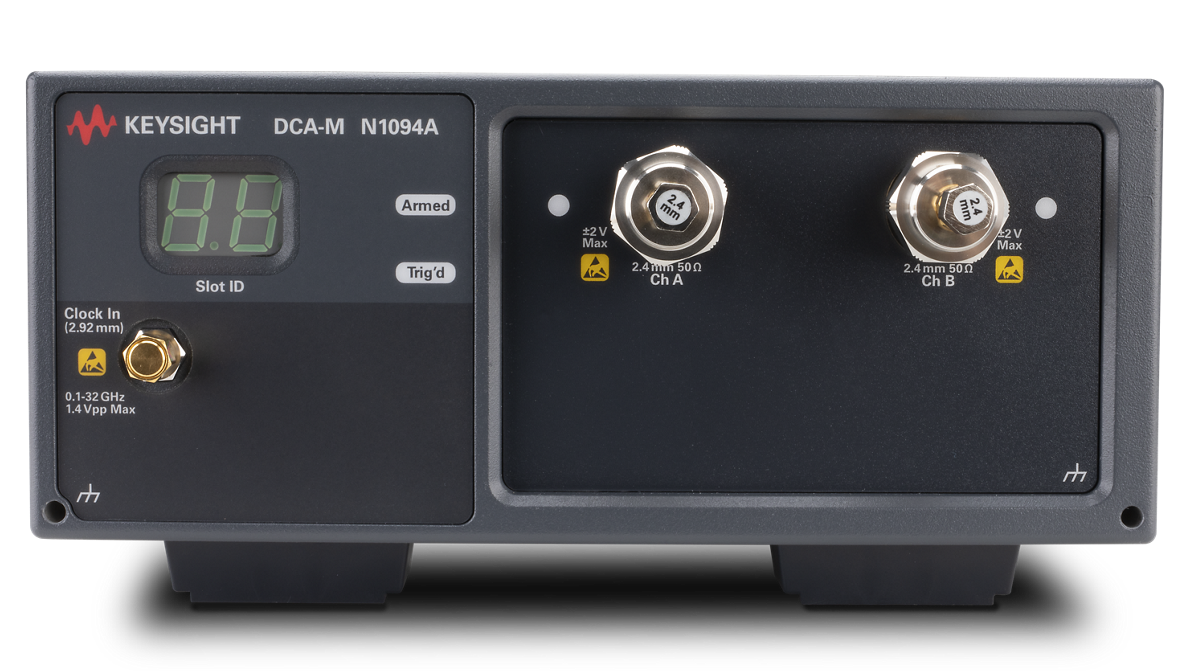

Osciloscópio de amostragem classe SX2, canal elétrico duplo
Serviços e suporte
Inove rapidamente com planos de suporte personalizados e tempos de resposta e resolução priorizados.
Obtenha assinaturas previsíveis baseadas em locação e soluções completas de gerenciamento do ciclo de vida para atingir suas metas de negócios mais rapidamente.
Experimente um serviço diferenciado como assinante do KeysightCare para obter respostas técnicas comprometidas e muito mais.
Garanta que seu sistema de teste funcione de acordo com as especificações e atenda às normas locais e globais.
Faça medições rapidamente com treinamento interno ministrado por instrutor e eLearning.
Faça o download do software Keysight ou atualize seu software para a versão mais recente.
Perguntas frequentes
Os osciloscópios de configuração fixa apresentam vantagens importantes em relação a outros tipos de osciloscópios para testes de fabricação ou produção em escala:
- Otimização de testes ópticos: Esses osciloscópios são compatíveis com um software flexível de otimização de testes, que permite testar vários dispositivos ao mesmo tempo com menos unidades de osciloscópio. Os engenheiros de teste podem configurar programas de teste de produtos para obter a utilização mais eficiente de seu hardware, garantindo que ele nunca fique ocioso durante a análise de sinais ou rampas de temperatura.
- Alta integração: os osciloscópios de configuração fixa integram vários componentes em um único dispositivo, incluindo recuperação de clock e várias entradas ópticas e elétricas, para otimizar sua solução de teste, reduzindo a necessidade de hardware adicional por estação de teste.
- Formato menor: em comparação com os osciloscópios de bancada ou modulares, os osciloscópios de configuração fixa têm um formato menor, mais adequado para ambientes de teste de fabricação, onde alto rendimento e confiabilidade são mais importantes do que telas e botões configuráveis.
- Menor consumo de energia: Ao contrário dos modelos de bancada usados em laboratórios para validação, os osciloscópios em estações de teste de fabricação funcionam continuamente. Os osciloscópios de configuração fixa têm menor consumo de energia, o que reduz a emissão de calor e os custos operacionais decorrentes da operação de várias unidades em várias estações de teste por horas a fio.
Os osciloscópios de amostragem de configuração fixa da Keysight oferecem a mesma qualidade de medição que nossos modelos modulares, mas com vantagens exclusivas que os tornam preferíveis para determinadas aplicações ou necessidades:
- Formato menor: projetamos esses osciloscópios para serem unidades compactas e independentes, com menor necessidade de módulos adicionais e componentes externos. Isso os torna preferíveis para configurações de validação com espaço limitado ou estações de teste de fabricação.
- Custo total da solução mais baixo: os modelos de configuração fixa têm um custo mais baixo do que os osciloscópios modulares de bancada, e alguns integram recuperação de clock e são compatíveis com software de otimização de testes, o que economiza despesas de capital na configuração de laboratórios de teste, especialmente quando sua produção requer várias estações de teste.
Devido à sua natureza autônoma, os engenheiros e gerentes de laboratório devem considerar cuidadosamente suas necessidades ao escolher um osciloscópio de configuração fixa.
- Suporte para largura de banda e taxa de dados: Certifique-se de que o modelo de osciloscópio de amostragem escolhido tenha largura de banda suficiente para suportar a taxa de dados dos sinais que você está testando.
- Entradas ópticas e elétricas: Os engenheiros de desenvolvimento e validação utilizam osciloscópios de amostragem para análise de comunicações digitais, o que muitas vezes requer testes em canais elétricos e ópticos. Os osciloscópios de configuração fixa da Keysight oferecem uma variedade de opções de canais ópticos e elétricos, portanto, certifique-se de escolher aquele que atenda às suas necessidades.
- Suporte de software: Certas especificações de teste de conformidade com padrões digitais exigem medições específicas, equalização ou outras considerações além dos recursos básicos de medição. Certifique-se de que o osciloscópio escolhido seja compatível com o software que suporta o teste do padrão específico.
Os osciloscópios de amostragem de configuração fixa da Keysight oferecem a mesma qualidade de medição para sinais ópticos e elétricos e o mesmo suporte de software que outros formatos, ao mesmo tempo em que oferecem vantagens significativas para aplicações e necessidades específicas. Mas há casos em que um osciloscópio de bancada seria preferível.
Os osciloscópios autônomos não podem ser atualizados em termos de número de canais ou largura de banda, portanto, você precisará adicionar unidades adicionais à medida que as necessidades de teste evoluírem. Os sistemas modulares permitem atualizações no mainframe.
Os osciloscópios de configuração fixa também não vêm com telas, portanto, você precisará de um monitor externo para configurar e operar o osciloscópio. Isso pode ser uma vantagem para programas de teste automatizados, mas para desenvolvimento e validação em laboratório, pode ser uma consideração importante ter uma tela integrada para visualizar e analisar sinais.
