Acessórios

• Teste e valide tecnologias de alta velocidade, como DDR5/MIPI, com o amplificador de sonda de 25 GHz (AP2).
• Experimente a mais alta impedância de entrada em frequências de banda média para sondagem de baixa energia.

• Aumente as margens de teste com a menor degradação de sinal.
• Examine dispositivos pequenos com a cabeça de sonda micro superflexível ou escolha entre a mais ampla variedade de cabeças de sonda compatíveis para sua aplicação específica.
• Meça sinais diferenciais, single-ended e de modo comum com uma única ponta de sonda.

• Use com osciloscópios Infiniium UXR-, 90000 X-, Q-, V- e Z-Series.

O amplificador de sonda MX0025A InfiniiMax Ultra Series da Keysight melhora a usabilidade, pois permite medir sinais diferenciais, single-ended e de modo comum com uma única ponta de sonda.

Quando você usa uma sonda para conectar seu sinal ao osciloscópio, ela se torna parte do circuito, afetando seu teste. Sua sonda pode estar ocultando detalhes do sinal, sobrecarregando-o ou distorcendo-o. As sondas da série InfiniiMax Ultra têm a menor carga, causando impacto mínimo ao seu circuito. Aumente suas margens de teste e ganhe confiança nas medições com sua precisão sem precedentes. Garanta que todo o seu sistema de medição esteja ajudando você a ver a representação mais fiel do seu sinal.

Essas sondas têm o menor ruído e carga capacitiva e a menor carga em mais frequências devido ao seu perfil de alta impedância RC. A série InfiniiMax Ultra suporta o InfiniiMode e possui um modo de calibração CA definido pelo usuário, uma faixa de tensão de entrada mais ampla, maior precisão com caracterização exclusiva de parâmetros S, menor carga capacitiva, uma faixa de tensão de entrada mais ampla, cabeças de sonda micro/encaixáveis para sondagem de menor densidade e mais larguras de banda. A série InfiniiMax Ultra possui uma arquitetura de impedância de entrada RC com a menor carga e menor distorção de sinal na faixa de frequência mais ampla.

As sondas InfiniiMax Ultra têm três faixas de atenuação — 1:1, 4:1 e 8:1 — proporcionando um desempenho superior em termos de ruído e amplas faixas de tensão, mantendo a largura de banda máxima. A faixa de entrada é configurada automaticamente, dependendo do tamanho do sinal de entrada e da escala vertical do seu osciloscópio.

Escolha entre três faixas dinâmicas de entrada flexíveis: 600 mVpp em 1:1, 2,5 Vpp em 4:1 e 5 Vpp em 8:1. Veja e saiba claramente quando seu projeto está satisfatório, mantenha-se em conformidade com os padrões, examine facilmente dispositivos pequenos e reduza a complexidade dos testes com as sondas da série InfiniiMax Ultra.

• Tensão máxima: 42 V
• Terminação: 5 plugues banana simples (medições de 4 fios mais terra)
• Comprimento: o cabo tem 0,8 metros (31,5 polegadas)

O conjunto de sondas Kelvin da Keysight consiste em duas pinças planas banhadas a ouro com superfícies de fixação especiais. Esse design garante um contato muito preciso com o componente e medições muito precisas. O conector de proteção contra aterramento elimina erros relacionados ao aterramento. O banho de ouro ajuda a reduzir a resistência de contato entre as superfícies da sonda de teste e o condutor do componente que está sendo medido, reduzindo o erro geral!

O Keysight 11059A é compatível com os multímetros digitais Keysight 34460A, 34461A, 34401A, 3458A, 34410A, 34411A, 34465A e 34470A, bem como com as unidades de fonte e medição de precisão da série B2900.

Largura de banda:

• Largura de banda: 7 GHz

Intervalo:

• Faixa dinâmica: +/- 2,5 V
• Faixa de desvio DC: +/- 12 V ao usar desvio da sonda
• Tensão máxima: +/- 30 V

Impedância de entrada:

• Entrada diferencial R: 50 kOhm
• Entrada diferencial C: 0,27-0,34 pF
• Entrada única R: 25 kOhm
• Entrada única C: 0,44-0,67 pF

Para sondagem diferencial ou single-ended de alta velocidade em projetos embarcados, o amplificador de sonda diferencial InfiniiMax 7 GHz 1134B é um complemento perfeito para os osciloscópios Infiniium 6 GHz. Sua capacitância de entrada extremamente baixa, resposta de frequência plana e tecnologia de ponta de sonda resistiva proporcionam carga ultrabaixa do DUT e fidelidade de sinal superior. A série InfiniiMax 1130B-34B suporta uma ampla variedade de aplicações do mundo real com uma extensa linha de cabeças de sonda e acessórios. Os acessórios podem atender aos requisitos de acesso mecânico mais exigentes.

O 1134B é a versão compatível com RoHS do 1134A. O 1134B é 100% equivalente ao 1134A em termos de forma, ajuste, função e preço.

Para ver os outros acessórios disponíveis para a cabeça da sonda InfiniiMax 1130B-34B, visite Acessórios para sondas InfiniiMax.

Saiba mais sobre sondas ativas de extremidade única para osciloscópios

Largura de banda:

• 5 GHz

Intervalo:

• Faixa dinâmica: +/- 2,5 V
• Faixa de desvio DC: +/- 12 V ao usar desvio da sonda
• Tensão máxima: +/- 30 V

Impedância de entrada:

• Entrada diferencial R: 50 kOhm
• Entrada diferencial C: 0,27-0,34 pF
• Entrada única R: 25 kOhm
• Entrada única C: 0,44-0,67 pF

Para medições diferenciais ou single-ended em alta velocidade em projetos embarcados, o amplificador de sonda diferencial InfiniiMax 5 GHz 1132B é o complemento perfeito para os osciloscópios Infiniium de 4 GHz. Sua capacitância de entrada extremamente baixa, resposta em frequência plana e tecnologia patenteada de ponta de sonda com resistência proporcionam uma carga ultrabaixa no DUT e fidelidade de sinal superior. A série InfiniiMax 1130B-34B oferece suporte a uma ampla variedade de aplicações reais com uma extensa linha de cabeças de sonda e acessórios. Os acessórios podem atender aos requisitos de acesso mecânico mais exigentes.

O 1132B é a versão em conformidade com a RoHS do 1132A. O 1132B é 100% equivalente ao 1132A em termos de formato, encaixe, funcionamento e preço.

Para ver os outros acessórios disponíveis para a cabeça da sonda InfiniiMax 1130B-34B, visite Acessórios para sondas InfiniiMax.

Saiba mais sobre sondas ativas de extremidade única para osciloscópios

Largura de banda:

• 3.5 GHz

Intervalo:

• Faixa dinâmica: +/- 2,5 V
• Faixa de desvio DC: +/- 12 V ao usar desvio da sonda
• Tensão máxima: +/- 30 V

Impedância de entrada:

• Entrada diferencial R: 50 kOhm
• Entrada diferencial C: 0,27-0,34 pF
• Entrada única R: 25 kOhm
• Entrada única C: 0,44-0,67 pF

Para testes diferenciais ou single-ended em alta velocidade em projetos embarcados, o amplificador de sonda diferencial InfiniiMax 3,5 GHz 1131B é o complemento perfeito para os osciloscópios Infiniium de 2,5 a 3 GHz. Sua capacitância de entrada extremamente baixa, resposta de frequência plana e tecnologia patenteada de ponta de sonda com resistência proporcionam uma carga ultrabaixa no DUT e fidelidade de sinal superior. A série InfiniiMax 1130B-34B suporta uma ampla variedade de aplicações do mundo real com uma extensa linha de cabeças de sonda e acessórios. Os acessórios podem atender aos requisitos de acesso mecânico mais exigentes.

O 1131B é a versão em conformidade com a diretiva RoHS do 1131A. O 1131B é 100% equivalente ao 1131A em termos de formato, encaixe, funcionamento e preço.

Para ver os outros acessórios disponíveis para a cabeça da sonda InfiniiMax 1130B-34B, visite Acessórios para sondas InfiniiMax.

Largura de banda:

• 1.5 GHz

Intervalo:

• Faixa dinâmica: +/- 2,5 V
• Faixa de desvio DC: +/- 12 V ao usar desvio da sonda
• Tensão máxima de entrada: 30 V de pico

Impedância de entrada:

• Entrada diferencial R: 50 kOhm
• Entrada diferencial C: 0,27-0,34 pF
• Entrada única R: 25 kOhm
• Entrada única C: 0,44-0,67 pF


Para medições diferenciais ou single-ended em alta velocidade em projetos embarcados, o amplificador de sonda diferencial InfiniiMax 1,5 GHz 1130B é o complemento perfeito para os osciloscópios Infiniium de 600 MHz a 1 GHz e InfiniiVision de 500 MHz a 1 GHz. Sua capacitância de entrada extremamente baixa, resposta de frequência plana e tecnologia patenteada de ponta de sonda com resistência proporcionam uma carga ultrabaixa no DUT e fidelidade de sinal superior. O kit de sonda diferencial E2675B (encomendado separadamente) é recomendado para o 1130B, com seu espaçamento variável entre as pontas da sonda e total conformidade com o eixo z, o que melhora a usabilidade/versatilidade da sonda. Também estão disponíveis os kits de conectividade diferencial E2669B ou de extremidade única E2668B (encomendados separadamente), que contêm uma variedade de cabeças de sonda de conectividade e acessórios.

O 1130B é a versão em conformidade com a RoHS do 1130A. O 1130B é 100% equivalente ao 1130A em termos de formato, encaixe, funcionamento e preço.

Para ver os outros acessórios disponíveis para a cabeça da sonda InfiniiMax 1130B-34B, visite Acessórios para sondas InfiniiMax.

Largura de banda:

• 10 GHz

Intervalo:

• Faixa dinâmica: 3,3 V pico a pico
• Faixa de desvio de corrente contínua: +/- 16 V
• Tensão máxima: +/- 30 V

Impedância de entrada:

• Entrada diferencial R: 50 kOhm
• Entrada diferencial C: 0,21 pF
• Entrada única R: 25 kOhm
• Entrada de extremidade única C: 0,35 pF

Cabeças de sonda recomendadas:

• MX0100A Cabeça de sonda micro de 25 GHz
• MX0106A Cabeça de sonda para soldagem de 23 GHz
• MX0105A Cabeça de sonda SMA de 20 GHz
• N2839A Cabeça de sonda para navegador de 21 GHz

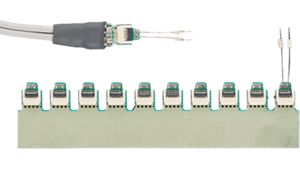

• Cabeça de sonda ZIF N5425B de 18 GHz
• Cabeça de sonda QuickTip N2851A de 12 GHz
• E2678B Cabeça de sonda com encaixe de 12 GHz
• N5381B Cabeça de sonda para soldagem de 12 GHz
• Cabeça de sonda SMA N5380B de 12 GHz
• E2677B Cabeça de sonda para soldagem de 12 GHz

Conectividade do osciloscópio:

• Osciloscópios MXR e EXR
• Osciloscópios da série S
• Osciloscópios de 90.000 A
• Osciloscópio UXR de 3,5 mm com N5442A
• Osciloscópio UXR de 1 e 1,85 mm com adaptadores N5442A e N2852A
• Osciloscópios das séries 90000X, Q, V e Z com o N5442A

O sistema de sondas InfiniiMax II Série 1168B de 10 GHz para osciloscópios Infiniium oferece largura de banda total em tempo real até 10 GHz. O premiado sistema de sondas InfiniiMax atende até mesmo aos requisitos de acesso mecânico mais exigentes, sem comprometer o desempenho.

Com uma relação de atenuação de apenas 3,4:1, o 1168A/69A oferece o menor ruído de fundo entre as sondas InfiniiMax, tornando-o ideal para medições de integridade de sinal que exigem alta sensibilidade. O sistema de sondas 1168A/69A suporta uma ampla variedade de aplicações reais com uma extensa linha de cabeçotes de sonda e acessórios. Os acessórios incomparáveis das sondas InfiniiMax oferecem soluções de sondas de navegação, soldadas, com soquete, ponta ZIF, QuickTip (ponta magnética), cabeçote soft touch e cabeçote SMA, com várias opções à sua escolha.

O 1168B é a versão em conformidade com a RoHS do 1168A. O 1168B é 100% equivalente ao 1168A em termos de formato, encaixe, funcionamento e preço.

• Ampla largura de banda: CC a 50 MHz
• Alta relação S/N, capacidade de medição de correntes baixas
• 15 A de pico, 15 ACC, 10 A contínua, 30 A de pico não contínua
• Função de proteção contra sobrecarga
• Chave de desmagnetização para remover qualquer magnetismo residual acumulado no núcleo magnético
• Compatível com a interface AutoProbe de alta impedância
• Para uso com as séries 80000 e 90000, utilize a ponta de prova de corrente N278xA com a fonte de alimentação N2779A e o adaptador de alta impedância E2697A
• Para utilizar com a série 90000X, use o adaptador de ponta de prova de alta impedância N5449A


A 1147B da Keysight é uma ponta de prova de corrente ativa, com ampla largura de banda, utilizada com os osciloscópios InfiniiVision e Infiniium.
A ponta de prova possui largura de banda plana (CC - 50 MHz), baixo ruído (<2,5 mA rms) e baixa perda de inserção de circuito.

O 1147B é ideal para a captura de sinais de corrente transitórios, como os encontrados em controladores de motor, fontes de alimentação comutadas, inversores e amplificadores de corrente que operam com cargas indutivas.

O modelo 1147B substitui o 1147A. O 1147A será descontinuado em junho de 2013 e terá 5 anos de suporte, até setembro de 2018. Os produtos substitutos são 100% equivalentes em formato, tamanho, função e preço aos produtos que substituem.

A ponta de prova para dispositivos montados em superfície 11060A da Keysight oferece um método fácil para acessar e medir com precisão os dispositivos montados em superfície. A ponta de prova possui classificação de 3 A.

A 11060A da Keysight é compatível com os DMMs 34460A, 34461A, 34401A e 3458A da Keysight. Ele também pode ser usado com o 34420A da Keysight, mas isso requer que a ponta de prova seja reconectada ao conector de entrada de baixo ruído 34104A da Keysight.



• Faixa de tensão: -42 V a 42 V
• Tensão máxima: 42 Vpico
• Terminação: 2 plugues banana simples
• Cabo: 384 fios de cobre com isolamento de borracha de silicone
• Comprimento: o cabo tem 1,2 metro (48")

O kit 10072A é uma solução econômica para o teste de circuitos integrados com passo fino. Ele inclui dez clipes para CI e dois adaptadores com duas terminações, que conectam os clipes às pontas de prova da família 10070.

• Largura de banda: 500 MHz
• Tempo de subida do sistema (calculado): <700 ps
• Fator de atenuação: 10:1
• Resistência de entrada de 2,2 MΩ (quando terminada em 1 MΩ)

A ponta de prova passiva Keysight 10073D é a nossa ponta de prova de 500 MHz mais robusta, com um fator de atenuação de 10:1 e alta impedância de entrada de 2,2 MΩ, ideal para uso geral. Ponta de prova passiva com ampla largura de banda para a série 6000 de 300 MHz a 1 GHz e osciloscópios das séries 7000, 8000 e 9000. A identificação da ponta de prova configura automaticamente o osciloscópio para a atenuação da ponta de prova.

Os seguintes acessórios estão incluídos: ponta retrátil em formato de gancho; etiquetas de identificação nas cores laranja, branca, azul e verde; baioneta de aterramento; ponta para medição de CI; ferramenta de ajuste e um terminal de aterramento com grampo jacaré.

• Largura de banda: 500 MHz
• Tempo de subida do sistema (calculado): <700 ps. fator de atenuação: 10:1
• Resistência de entrada: 2,2 MΩ (quando terminada em 1 MΩ)
• Capacitância de entrada: ~12 pF
• Entrada máxima (CC + CA de pico):
• Classificação de segurança: 500 V CAT I
• Categoria de segurança 300 V CAT II
• Razão de compensação: 6-15 pF


• O menor clipe para CI da indústria até hoje!
• Teste pacotes com tecnologia de montagem em superfície PQFP e SOIC com passo de 0,5 a 0,8 mm entre terminais
• Clipe com corpo fino que permite o posicionamento de vários, lado a lado

Esses clipes são os menores da indústria até o momento e são ideais para conectar ICs com passo fino tão pequenos quanto 0,5 mm. O corpo do clipe permite que vários clipes sejam posicionados lado a lado. Cada kit inclui quatro clipes de 0,5 mm e dois adaptadores com terminação dupla.

O adaptador com terminação dupla facilita a conexão desses clipes à sua ponta de prova. Basta inserir a ponta da ponta de prova da família 10070 no adaptador. A terminação dupla do adaptador é para os clipes para CI ou para conectores com 0,635 mm de diâmetro.

• O menor clipe para CI da indústria até hoje!
• Teste pacotes com tecnologia de montagem em superfície PQFP e SOIC com passo de 0,5 a 0,8 mm entre terminais
• Clipe com corpo fino que permite o posicionamento de vários, lado a lado
