Destaques

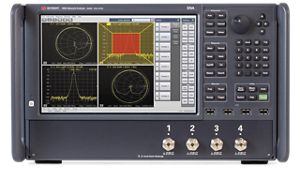

O novo padrão

Conforme os dispositivos vão se integrando cada vez mais, a caracterização total requer uma solução completa de medição de RF e micro-ondas. O E5080B oferece desempenho de P&D de até 20 GHz e flexibilidade em testes avançados. A melhor faixa dinâmica da categoria, o ruído de traço e a estabilidade térmica garantem a confiabilidade e a repetibilidade.

  • Ampla cobertura de frequência de 9 kHz a 4,5/6,5/9/14/20 GHz
  • Capte o desempenho do dispositivo em sua totalidade com um ampla faixa dinâmica de 140 dB
  • Faça a caracterização completa dos dispositivos com fontes CC opcionais integradas, bias tees, geradores e moduladores de pulso
  • Teste de forma consistente entre a P&D e a produção com os mesmos comandos de UI e de SCPI que os PNAs de alto nível.
  • Aumente a taxa de transferência realizando análise de espectro, medições de RF pulsado, medições de mixer vetorial, figura de ruído e muito mais em um único instrumento

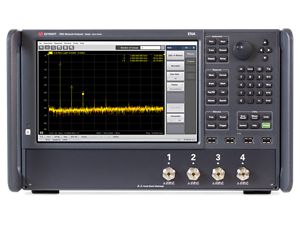

Funcionalidade integrada

O E5080B elimina o custo e a complexidade da configuração de vários instrumentos. Os recursos de hardware integrados para uma ampla variedade de testes fazem do E5080B uma solução de medição completa.

As opções do E5080B incluem:

  • Fontes CC
  • Moduladores e geradores de pulsos
  • Análise de espectro
  • Medições de figura de ruído



Software de analisador de rede E5080B

As ferramentas de software do analisador de rede permitem investigar, caracterizar e resolver problemas dos seus designs em várias aplicações de medição. Simplifique medições complexas no E5080B com aplicativos de software como análise de domínio do tempo avançada, análise de espectro, medições de RF pulsada e muito mais.

Network Analyzer Software

KEY SPECIFICATIONS

Número de portas embutidas
N/A
Alcance dinâmico
140 dB
Frequência máxima
53 GHz
Potência de saída
10 dBm
Ruído de traço
0.0015 dB rms
Type
Bancada
Número de portas embutidas
Alcance dinâmico
Frequência máxima
Potência de saída
Ruído de traço
Type
N/A
140 dB
53 GHz
10 dBm
0.0015 dB rms
Bancada
Visualizar mais
Aplicações:
Integridade do sinal
Medições balanceadas
Parâmetros S
Melhor velocidade de 1 varredura em 201 Point:
2 ms
Componentes:
Cabos
Antenas
Misturadores e conversores de frequências
Filtros/Duplexadores
Amplificadores
Conectores
Alcance dinâmico:
140 dB
Tipo de instrumento:
N/A
Frequência máxima:
53 GHz
Frequência de início CAT/VNA:
9 kHz / 100 kHz
Número de portas embutidas:
N/A
Potência de saída:
10 dBm
Type:
Bancada
Temperature Stability:
0.005 dB/ ⁰C (Typical)
Ruído de traço:
0.0015 dB rms
Weight:
14 kg (2-port), 15 kg (4-port)

Tem interesse no E5080B?
