Wie man LIN-Bus-Signale mit einem Oszilloskop debuggt

+ Essential Benchtop-Oszilloskop

LIN-Bus-Kommunikation überwachen und dekodieren

LIN ist ein einseitiger serieller Bus für die Automobilindustrie, der häufig zur Verbindung von Sensoren, Schaltern, Aktoren und anderer Fahrzeugelektronik mit elektronischen Steuergeräten (ECUs) verwendet wird. Da diese Geräte oft über relativ einfache Punkt-zu-Punkt-Netzwerke kommunizieren, müssen Ingenieure sowohl die Integrität des physikalischen Signals als auch die Genauigkeit der übertragenen Nachrichten im Normalbetrieb überprüfen. Die Fehlersuche in der LIN-Bus-Kommunikation erfordert die Erfassung des analogen Signalverlaufs während der Dekodierung der Protokollaktivität, um Nachrichtentiming, Signalübergänge und Kommunikationsverhalten gemeinsam zu analysieren. Dies ermöglicht die Untersuchung von Kommunikationsproblemen, ohne die Protokollanalyse von den Messungen auf der physikalischen Schicht zu trennen.

Für den Test wird ein Oszilloskop benötigt, das über eine standardmäßige, hochohmige passive Tastspitze mit Massebezug an das LIN-Signal angeschlossen ist. Die Techniker konfigurieren das Oszilloskop so, dass es bei ausgewählten LIN-Ereignissen triggert, den erfassten Datenverkehr in lesbare Protokollinformationen dekodiert und die dekodierten Nachrichten zusammen mit dem entsprechenden analogen Signalverlauf anzeigt. Die zeitkorrelierte Darstellung ermöglicht es den Technikern, das Timing der Nachrichten zu vergleichen, die elektrischen Eigenschaften einzelner Frames zu beobachten und zu untersuchen, ob unerwartetes Kommunikationsverhalten mit dem zugrunde liegenden physikalischen Signal zusammenhängt. Die gemeinsame Betrachtung von Protokollaktivität und Signalverlauf vereinfacht die Fehlersuche im LIN-Bus und ermöglicht ein besseres Verständnis des Zusammenhangs zwischen Kommunikationsereignissen und der elektrischen Leistungsfähigkeit des Netzwerks.

LIN-Bus-Debug-Lösung

Die Fehlersuche in der LIN-Bus-Kommunikation erfordert einen Messaufbau, der die einseitige Busaktivität überwachen, Protokollnachrichten dekodieren und mit der zugrunde liegenden physikalischen Schichtwellenform korrelieren kann. Essential Ein Tischoszilloskop erfasst das LIN-Signal und ermöglicht die Triggerung und Dekodierung auf Protokollebene, sodass Ingenieure den Nachrichtenverkehr während der Buskommunikation beobachten können. Eine standardmäßige passive 10:1-Hochimpedanzsonde stellt die notwendige Signal-Masse-Verbindung her, um die Single-Ended-LIN-Wellenform ohne signifikante Belastung der Schaltung zu erfassen. Das Oszilloskop zeigt dekodierte LIN-Frames zusammen mit der erfassten analogen Wellenform an. So können Ingenieure das Timing der Nachrichten vergleichen, das Verhalten des elektrischen Signals untersuchen und die korrekte Funktion der Kommunikation überprüfen. Durch die Kombination von Protokolldekodierung und zeitkorrelierter Wellenformanalyse bietet der Messaufbau eine einheitliche Sicht auf die LIN-Busaktivität. Dies unterstützt Ingenieure bei der Fehlersuche in der Kommunikation und der Bewertung der Leistung der physikalischen Schicht, ohne Protokoll- und Signalanalyse trennen zu müssen.

Angebot anfordern

Demo zur Fehlersuche im Automobil-Seriellbus ansehen

Entdecken Sie Produkte in unserer LIN-Bus-Debug-Lösung

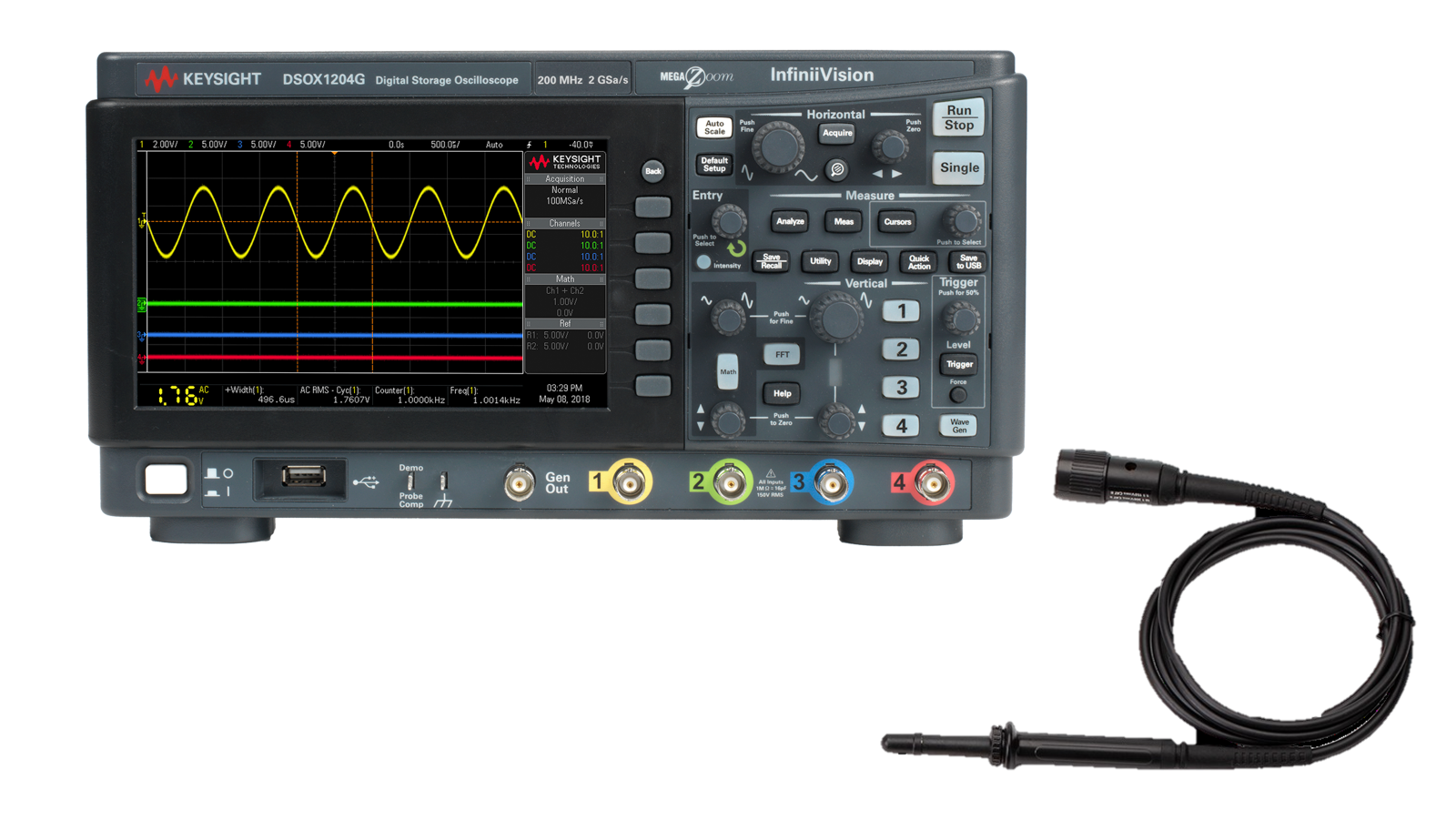

DSOX1204G Oszilloskop: 70/100/200 MHz, 4 analoge Kanäle, mit integriertem Funktionsgenerator

Mehr erfahren Datenblatt ansehen
N2140A Passiver Tastkopf, 10:1, 200 MHz, 2er-Pack

Mehr erfahren
