Geração de sinal puro e preciso
Os geradores de sinal analógico Keysight Expert estão disponíveis em duas classes. A classe XG5 inclui os MXG N5185A, N5181B e N5183B, e os geradores de sinal compactos AP5021A e AP5022A. A classe XG6 inclui os geradores de sinal compactos AP5031A e AP5032A. Os geradores de sinal analógico Expert se baseiam nos recursos dos nossos modelos Essential para oferecer suporte a uma faixa de frequência máxima mais ampla e menor ruído de fase. Os modelos Expert compactos suportam uma frequência máxima de até 54 GHz e velocidades de comutação ultrarrápidas de até 3 microssegundos. Os modelos Expert estão disponíveis em configurações multicanais e oferecem recursos aprimorados, como DDS para gerar sinais precisos e de baixa distorção e um refletômetro integrado para automatizar a correção de correspondência do DUT. Escolha uma de nossas configurações mais populares ou crie a que você precisa para sua aplicação. Precisa de ajuda para selecionar? Confira os recursos abaixo.
Ruído de fase ultrabaixo
Garanta a estabilidade e a pureza do sinal necessárias para testes exigentes de radar, conversor analógico-digital (ADC) e bloqueio de receptor com ruído de fase ultrabaixo.
Baixa distorção harmônica
A geração de sinal puro com baixa distorção harmônica reduz a interferência, melhorando a integridade do sinal e permitindo medições de RF mais precisas.
Velocidade de comutação ultrarrápida
Obtenha uma simulação de sinal mais precisa e dinâmica com velocidades de comutação que variam de 800 µs a 15 µs, permitindo a replicação precisa de ambientes de RF do mundo real.
Configurações flexíveis
Escolha o número certo de canais para sua aplicação, desde um modelo compacto de canal único até uma unidade multicanal ideal para testes de receptores multiportas.
-
Frequência máxima
8.5 GHz até 90 GHz
-
Number of outputs
1 até 4
-
Ruído de fase @1 GHz (20 kHz offset)
-150 dBc/Hz até -145 dBc/Hz
-
Potencia de saída @1 GHz
17 dBm até 25 dBm
-
Harmônicos @ 1 GHz
-60 dBc até -33 dBc
-
Frequency switching speed
3 µs até 800 µs
Configuração mais popular

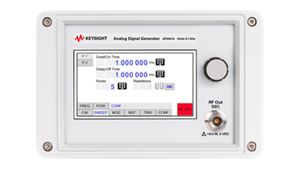

Gerador de sinais analógicos da classe XG5
Gerador de sinais analógicos da classe XG5
Gerador de sinais analógicos da classe XG5
Serviços e suporte
Inove rapidamente com planos de suporte personalizados e tempos de resposta e resolução priorizados.
Obtenha assinaturas previsíveis baseadas em locação e soluções completas de gerenciamento do ciclo de vida para atingir suas metas de negócios mais rapidamente.
Experimente um serviço diferenciado como assinante do KeysightCare para obter respostas técnicas comprometidas e muito mais.
Garanta que seu sistema de teste funcione de acordo com as especificações e atenda às normas locais e globais.
Faça medições rapidamente com treinamento interno ministrado por instrutor e eLearning.
Faça o download do software Keysight ou atualize seu software para a versão mais recente.
Perguntas frequentes
A correção da correspondência DUT entre um gerador de sinal RF e um receptor melhora a precisão da medição, compensando as incompatibilidades de impedância entre o dispositivo em teste (DUT) e o equipamento de teste. Nesta configuração, o gerador de sinal RF envia um sinal para a entrada do DUT e o receptor mede a saída do DUT.
Incompatibilidades na impedância (por exemplo, desvios do padrão de 50 ohms) na entrada ou saída do DUT causam reflexões de sinal, distorcendo medições como ganho ou resposta de frequência. A correção de correspondência do DUT resolve isso calibrando o sistema para ajustar essas incompatibilidades. Isso garante que os dados do receptor reflitam o desempenho real do DUT, em vez de erros de configuração do teste. Isso é essencial para testes precisos de componentes de RF em aplicações como comunicações ou radar.
Isso geralmente é feito por meio de um processo de calibração que usa um Analisador de Rede Vetorial (VNA) para medir as características de reflexão da configuração de teste e, em seguida, aplica correções aos dados medidos. Esse processo é muito complexo e demorado.
O desempenho harmônico refere-se à eficácia com que um dispositivo de RF — como um gerador de sinal, amplificador ou transmissor — minimiza sinais harmônicos indesejados, que são múltiplos da frequência fundamental que podem interferir na operação do sistema.
Os harmônicos são frequentemente gerados por não linearidades em componentes ativos, o que pode degradar a pureza do sinal, causar interferência em canais adjacentes e reduzir a eficiência geral do sistema. A medição do desempenho harmônico requer a avaliação dos níveis de distorção harmônica (por exemplo, segunda e terceira harmônicas) em relação ao sinal fundamental, normalmente expressos em dBc (decibéis em relação à portadora).
O desempenho harmônico superior é essencial em aplicações de RF de alta precisão, como radar, comunicações sem fio e pesquisa 6G, onde a baixa distorção garante a integridade do sinal e a conformidade com as normas regulatórias.
O ruído de fase em um sinal de RF é a variação aleatória na fase do sinal ao longo do tempo, manifestando-se como flutuações em torno da frequência portadora pretendida. Essas variações são essencialmente ruídos que distorcem a coerência de fase do sinal, levando a um alargamento de sua linha espectral no domínio da frequência.
Esse ruído pode prejudicar o desempenho dos sistemas de comunicação, introduzindo instabilidade nos sistemas digitais, causando interferência em canais adjacentes e reduzindo a precisão dos padrões de tempo e frequência.
O ruído de fase é particularmente crítico em aplicações que exigem alta pureza espectral, como radar, telecomunicações e temporização de precisão. Ele pode afetar a qualidade do sinal, a integridade dos dados e a confiabilidade do sistema. O ruído de fase é normalmente medido em dBc/Hz, indicando quanta potência de ruído existe em um determinado desvio de frequência da portadora, normalizado para uma largura de banda de 1 Hz.
