Wie man Testsignale für die elektronische Kriegsführung erstellt

Multi-Emitter-Szenariogenerierung
+ Generierung von Szenarien mit mehreren Sendern

Vereinfachung der Erstellung von Testsignalen für die elektronische Kampfführung

Für die Prüfung von Systemen der elektronischen Kampfführung (EK) ist eine kontrollierte Hochfrequenzumgebung (HF) erforderlich, die repräsentative Radarsender mit definierter Amplitude, Frequenz, Impulsbreite, Modulation auf dem Impuls, Impulsfolgeintervall, Kohärenzverarbeitungsintervall und Antennenabtastmodulation enthält. Ingenieure können mehrere Sender kombinieren, um Bedrohungsidentifizierung, Priorisierung, Klassifizierung, Entkopplung, Sortierung, Subsystemkorrelation und elektronische Gegenmaßnahmen zu testen.

Fortgeschrittenere Szenarien fügen eine benutzerdefinierte In-Phase- und Quadratur-Modulation (IQ), variable Impuls-Anstiegs- und -Abfallzeiten, arbitrary Modulation (willkürliche Modulation) und nichtlineare Chirps hinzu. Für Prüflinge mit mehreren Ports können kohärente Quellen außerdem Einfallsrichtung (Angle of Arrival, AoA) und dynamische Kinematik reproduzieren, indem Leistung, Doppler-Frequenz und Phase zwischen Ports gemäß geometriebasierten Modellen und über Wegpunkte definierten Routen variiert werden.

Szenariovisualisierung

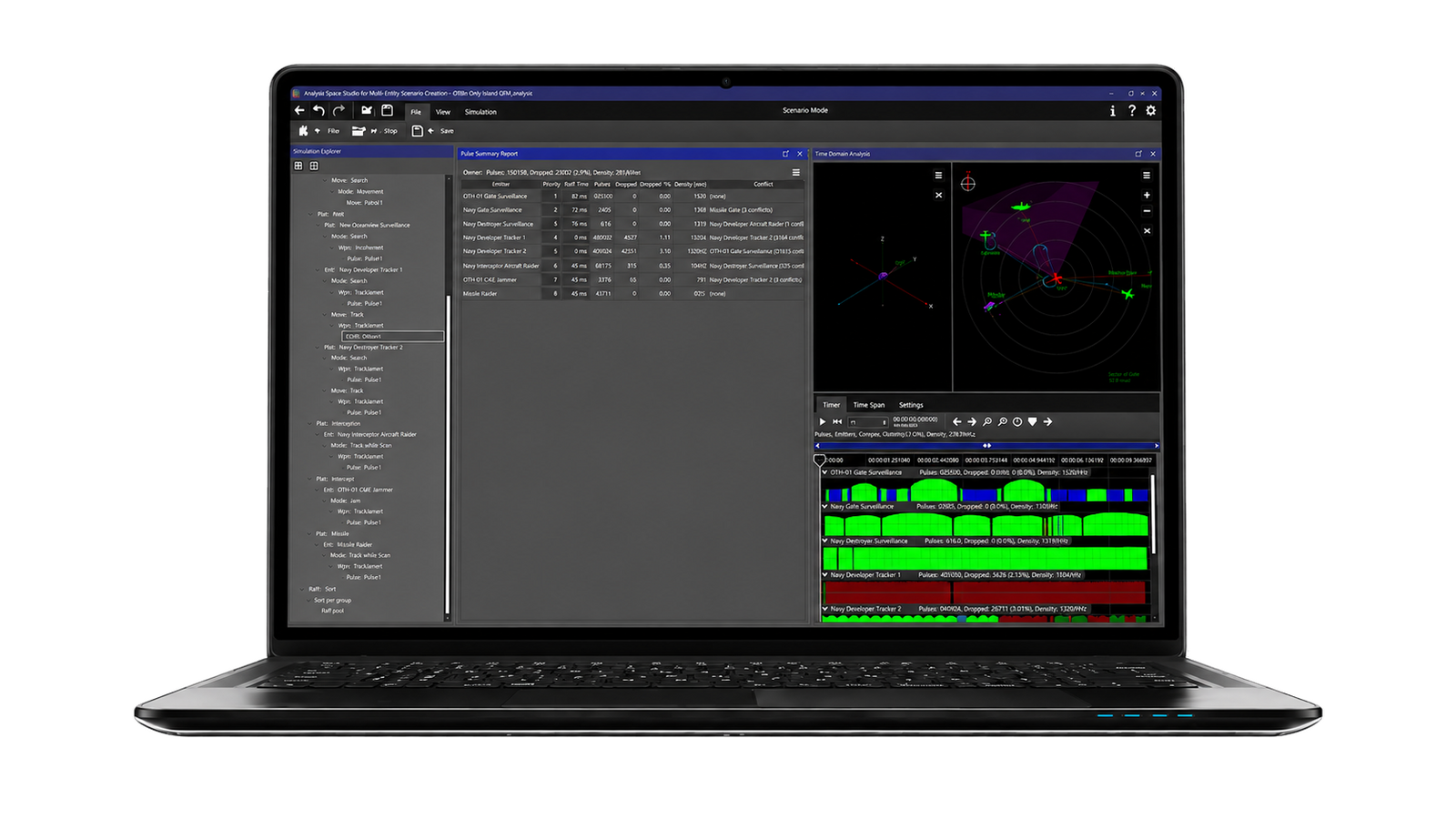

Erstellen Sie die Testumgebung, indem Sie individuelle Senderparameter definieren und Sender zu einem repräsentativen HF-Szenario für Direkteinspeisung oder Over-the-Air-Tests kombinieren. Die Simulationssoftware Z9500A von Keysight stellt die Signalgenerierungsumgebung bereit, während die UXG-Signalgenerierungshardware das Szenario in das zu testende System einspielt. Die Lösung unterstützt die Steuerung von Radarparametern wie Frequenz, Amplitude, Pulsbreite, Pulsfolgefrequenz, Kohärenzverarbeitungsintervall und Antennenabtastmodulation. Der UXG-Vektoradapter N5194A erweitert die Szenariogenerierung um benutzerdefinierte IQ-Modulation und komplexe Pulscharakteristiken. Mehrere kohärente UXGs können Einfallswinkel- und Kinematiksimulationen durch Steuerung von relativer Phase, Amplitude, Timing, Doppler-Effekt und Leistung unterstützen.

Siehe Blockdiagramm der Multi-Emitter-Bedrohungssimulation

Blockdiagramm der Multi-Emitter-Bedrohungssimulation

Entdecken Sie Produkte in unserer Lösung zur Erzeugung von EW-Testsignalen.
