理想状態の解析で満足ですか？　⇒　実際のレイアウト特性を加味した解析

試作前のレイアウト検証でシミュレーションを利用されている方は多いとおもいます。
ただ、シミュレーションは電源やGNDが理想状態で行われていることが多く、
またカップリングも十分に把握できていないことが多いと思います。

理想状態の結果を信じて試作に出したのに、測定すると全く異なり、試作をやり直す。
手間もかかり、コストも跳ね上がります。

ADSは、電磁界解析を内蔵し、より現実に近い基板の特性を加味した解析が可能です。
もちろん図研CRやCadence Allegro などの PCBCAD ともリンクしますので、手間なく解析を利用できます。

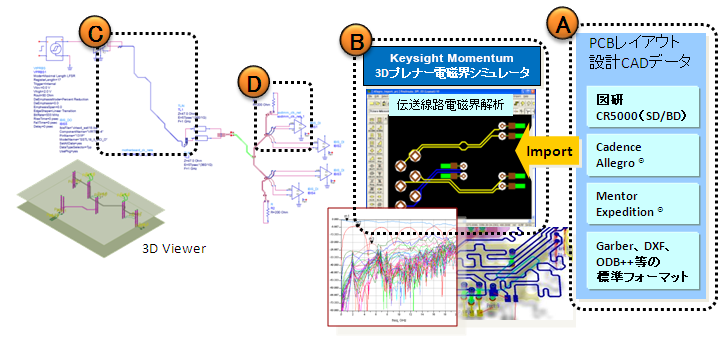

ADSはZukenCRをはじめ、Cadence Allegro, Mentor Expeditionとのシームレスなリンクを備えているだけでなく、
Gerber、DXFなどのレイアウトファイルも利用できます。

ADSにはMomentum(3D Planer), FEM(3D) が統合されており、解析結果を回路解析で簡単に利用することができます。

ADSでの電磁界解析結果は、回路図上でレイアウトの形状そのままに利用でき、配線や部品モデルとの接続が簡単です。

IBISモデルを解析に利用する際に、レイアウト特性を加味し、現実に近い状態での解析が可能です。



アプリケーションノートのダウンロード

IBIS-AMIモデルを使用した高速シリアル・チャネルのシミュレーション

Sパラメータ・モデルを使用したFPGAのパワー・インテグリティ・シミュレーション


☑　PCB CADとのリンク
☑　環境に統合された電磁界解析（Mom&FEM）
☑　電源挙動など実動作状態を考慮した解析
