주요 특징

무선 디바이스의 테스트 요건 진화에 빠르게 적응

무선 디바이스 테스트용으로 제작된 MXA 신호 분석기를 사용하면 최신 파라메트릭 또는 RF 기능 테스트를 통해 거의 모든 무선 디바이스 신호의 특성을 빠르고 안전하게 분석할 수 있습니다. 최첨단 디바이스를 작동할 때에도 직관적인 멀티터치 인터페이스를 통해 매우 간단하게 측정할 수 있습니다.

  • 최대 160 MHz의 분석 대역폭과 10 Hz에서 50 GHz에 이르는 광범위한 주파수 범위로 더 많은 정보 파악
  • 하드웨어 가속 전력 측정값, 빠른 디스플레이 업데이트, 빠른 마커 피크 검색, 신속한 스위프로 테스트 시간 단축
  • 더 긴 I/Q 샘플 캡처로 완벽한 신호 특성 분석 수행
  • 0.3%(–50 dB) 수준의 낮은 EVM으로 복잡한 신호를 정확히 분석
  • PathWave X-시리즈 측정 어플리케이션을 사용한 원버튼 측정으로 간편한 테스트
  • 전체 대역 실시간 스펙트럼 분석을 통해 놓치기 쉬운 트랜션트 신호 캡처

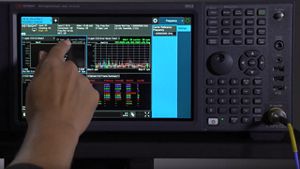

문제 해결 시간 최소화

MXA 신호 분석기는 상관성 있는 결과, 최소화된 설정 시간, 맞춤형 측정 디스플레이로 문제를 더욱 빠르게 파악하고 해결할 수 있도록 지원합니다. 색상으로 구분된 결과와 커플링된 마커로 차세대 무선 디바이스에서 발생하는 중요 사건과 측정값을 쉽게 식별할 수 있습니다.

주파수
10 Hz to 50 GHz
DANL @1 GHz
-172 dBm
최대 분석 대역폭
160 MHz
최대 리얼타임 대역폭
160 MHz
위상 노이즈 @1 GHz (10kHz 오프셋)
-114 dBc/Hz
유형
Benchtop
주파수
DANL @1 GHz
최대 분석 대역폭
최대 리얼타임 대역폭
위상 노이즈 @1 GHz (10kHz 오프셋)
유형
10 Hz to 50 GHz
-172 dBm
160 MHz
160 MHz
-114 dBc/Hz
Benchtop
더 보기
대역폭 옵션:
25 MHz
40 MHz
85 MHz
125 MHz
160 MHz
DANL @1 GHz:
-172 dBm
폼 팩터 :
N/A
주파수:
10 Hz to 50 GHz
주파수 선택:
3.6 GHz
8.4 GHz
13.6 GHz
26.5 GHz
32 GHz
44 GHz
50 GHz
Mixers to 1.1 THz
높이:
4U
최대 분석 대역폭:
160 MHz
최대 주파수:
50 GHz
최대 리얼타임 대역폭:
160 MHz
전체 진폭 정확도:
±0.23 dB
성능 레벨:
◆◆◆◆◇◇
위상 노이즈 @1 GHz (10kHz 오프셋):
-114 dBc/Hz
TOI @1 GHz (3rd Order Intercept):
+20 dBm
유형:
Benchtop
N9020B MXA 신호 분석기

X-시리즈 어플리케이션 - 복잡한 측정 간소화 및 반복 가능한 결과 제공

다운로드 가능한 X-시리즈 어플리케이션으로 이동 통신, 무선, 항공우주/방위산업 디바이스의 성능과 설계를 이해하십시오.

  • 파라메트릭 측정부터 최신 표준 규격의 무선 측정까지 디바이스 성능에 대한 더 많은 통찰력 확보
  • 설계, 검증 및 생산 전반에 걸쳐 간편하게 일관된 측정이 가능한 통합 어플리케이션으로 설계 가속화
  • 내장된 측정 전문지식 활용으로 신호 및 디바이스 성능의 빠른 이해
  • 이동형 라이선스를 사용하여 여러 계측기에서 어플리케이션 공유

표준 구성

키사이트 N9020B 신호 분석기
