35/50 GHz, 2/4포트, TDR/TDT 원격 샘플링 헤드 모듈

키사이트 N1055A 원격 헤드 모듈은 고속 설계(최대 16개 포트)에서 빠르고 정확한 임피던스 및 S-파라미터 측정이 가능하도록 설계되었습니다.

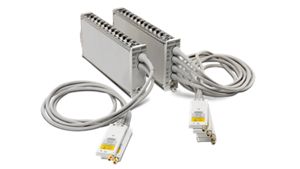

제품 이미지

  • 어플리케이션

    DCA-X Electrical TDR/TDT Module

  • 운영 체제

    Windows 10

  • Maximum memory depth

    N/A

  • Supported Filter Range

    N/A

  • Bandwidth options

    Up to 50 GHz

  • Electrical channels

    4

  • Optical channels

    0

  • Number of channels

    2 electrical, 4 electrical

  • Module type

    Remote Sampling Head

  • Form factor

    Module

  • 계측기 유형

    Equivalent-Time

  • 유형

    Equivalent-Time

  • Maximum bandwidth

    50 GHz

  • 대역폭

    50 GHz

  • Wavelength range

    N/A

  • Intrinsic jitter

    90 fs rms

  • Maximum sample rate

    250 kHz

  • Input type

    1.85 mm, 2.92 mm

  • Maximum electrical bandwidth

    50 GHz

  • Maximum optical bandwidth

    N/A

sortDropdown icon View Data Sheet

주요 구성

포함된 내용과 키사이트를 통해 경험을 업그레이드하는 방법을 확인하십시오.

N1055A 35/50 GHz, 2/4 포트, TDR/TDT 원격 샘플링 헤드 모듈
N1055A 35/50 GHz, 2/4 포트, TDR/TDT 원격 샘플링 헤드 모듈

모델:

N1055A

수량

옵션

1

35/50 GHz, 2/4 포트, TDR/TDT 기능이 있는 전기 원격 샘플링 헤드
키사이트 보증 기간 - 1년.

1

50 GHz BW, 2 채널, 1.85 mm, 암형

1

고속 샘플링

하이라이트

빠르고 정확한 임피던스

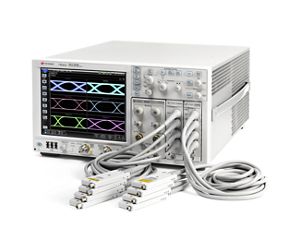

새로운 디지털 설계의 등장으로 신호 무결성을 유지하기가 점점 더 까다로워지고 있습니다. 이점이 바로 고속 설계(최대 16개 포트)에서 빠르고 정확한 임피던스 및 S-파라미터 측정이 가능하도록 키사이트 N1055A 원격 헤드 모듈을 설계한 이유입니다. 경제적인 솔루션을 위해 네 개의 N1055A 시간 영역 반사측정(TDR)/시간 영역 전송(TDT) 모듈 중 하나를 사용하여 DCA-X 오실로스코프 메인프레임을 구성할 수 있습니다.

  • 대역폭 옵션: 35 또는 50 GHz(업그레이드 가능)
  • 에지 속도(10-90%, 통상): 18 ps(35 GHz) 또는 7 ps(50 GHz)
  • 채널 옵션: 독립적인 스큐 제어가 가능한 모듈당 2개 또는 4개(업그레이드 가능)의 채널, N1000A DCA-X 메인프레임당 최대 16개 채널
  • 초박형 원격 헤드: 1.27 m 위상 안정 케이블, 2.92 mm(35GHz) 또는 1.85 mm(50 GHz) 커넥터,
 ESD/EOS 보호를 위한 67 GHz 다이오드 리미터 통합
  • TDR 픽스처 디임베딩이 원격 헤드와 DUT 간 연결된 픽스처, 케이블 또는 프로브의 효과 제거
