D9050PCIC PCI Express 5.0 송신기 전기 성능 검증 및 컴플라이언스 소프트웨어

• 32, 16, 8, 5, 2.5 GT/s에서 PCIe 5.0 BASE 사양에 따른 송신기 테스트
• 32, 16, 8, 5, 2.5GT/s에서 엔드 포인트(애드인 카드)와 루트 포트(마더보드) 디바이스에 대한 PCIe® 5.0 CEM 5.0 TX 측정
• 키사이트 81150A 또는 81160 펄스 함수 임의 노이즈 생성기를 사용한 CEM 5.0 테스트 시 TX 테스트 패턴의 자동 선택을 위한 DUT 자동화
• 비상관 지터, 프리셋 테스트, 비상관 PWJ 등
• 구성 가능한 합격/불합격 마진 보고

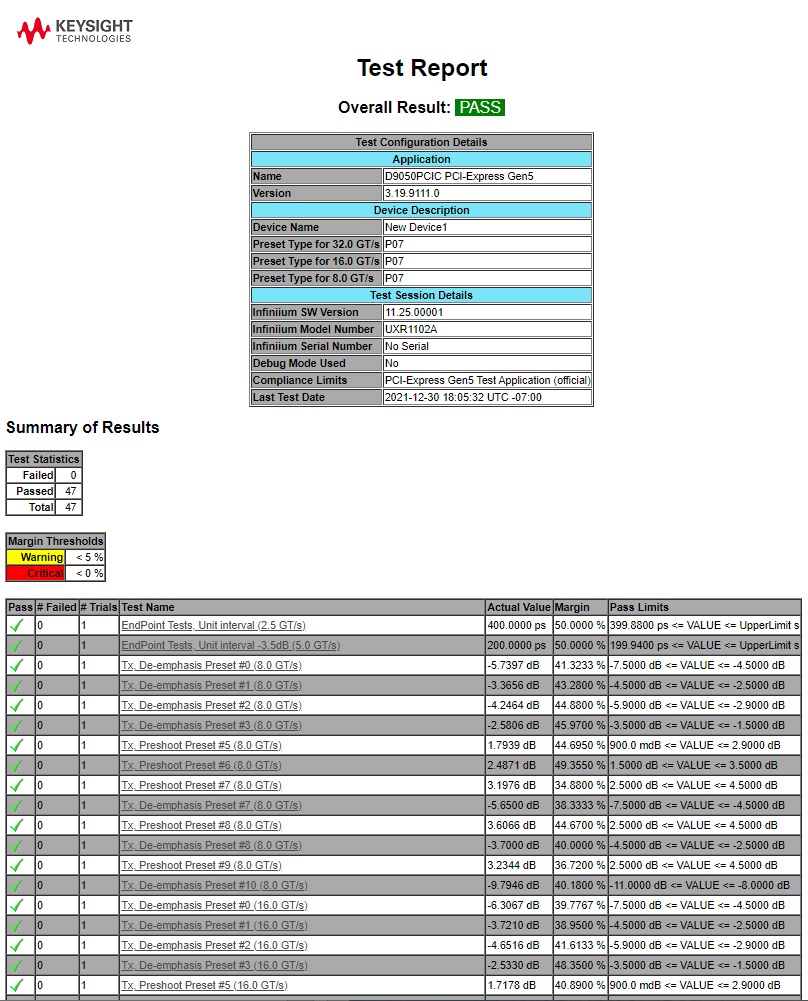

• HTML 요약 보고서

자동화

• 테스트 설정 마법사가 테스트 선택, 구성, 연결, 실행 및 결과 보고 절차를 안내합니다
• Sigtest 테스트를 사용한 PCISIG CEM 컴플라이언스 테스트 및 보고서 생성을 자동화하는 워크숍 컴플라이언스 모드
• 측정 연결 설정이 표시되고, 각 테스트에 맞게 오실로스코프 설정이 자동으로 구성됩니다
• 테스트 결과 보고서에 테스트 구성, 수행한 측정, 합격/불합격 상태, 마진 분석, 파형이 문서화되며 자동화된 멀티레인 테스트에 스위칭 솔루션을 사용할 수 있습니다

지원되는 표준

• PCI Express® BASE 5.0 및 CEM 5.0 송신기 테스트
• PCI Express® 5.0 레퍼런스 클럭 테스트
• InfiniiSim Waveform Transformation Toolset을 사용하여 테스트 픽스처와 케이블의 디임베딩을 지원합니다

요구 사항

• PCI-SIG® 컴플라이언스 테스트 픽스처 및 액세서리
• D9020JITA 지터, 수직 및 위상 노이즈 분석 소프트웨어
• D9010DMBA InfiniiSim Basic(또는 D9020ASIA InfiniiSim Advanced)

확장성

• 사용자 정의 어플리케이션 도구(www.keysight.com/find/uda)를 사용하면 다음과 같은 이점이 있습니다.
• 맞춤형 테스트, 구성 변수 및 연결 지침 생성과 완벽한 통합
• MATLAB 스크립트, 사용 중인 디바이스 컨트롤러 등 실행 시퀀스에 외부 어플리케이션 호출 삽입
• 테스트 세트에 사용되는 추가 외부 장비 구성

PCI Express 전기 성능 검증 및 컴플라이언스 소프트웨어가 PCI Express 설계를 쉽고 빠르게 검증하고 디버깅할 수 있는 방법을 제공합니다. PCI Express 전기 테스트 소프트웨어는 엔드포인트, 루트 콤플렉스 및 새로운 ASIC(칩 레벨)에 대한 PCI Express 전기 테스트를 자동으로 실행하며, 결과를 유연한 보고서 형식으로 표시합니다. 보고서에는 특정 결과 외에도 디바이스가 각 테스트에서 합격했는지 불합격했는지 세부적으로 보여주는 마진 분석을 제공합니다.

PCI Express 전기 테스트 소프트웨어는 송신기가 32GT/s의 최대 속도에서 PCI Express 5.0 BASE 및 PCIe 5.0 CEM을 준수하는지 검증하는 테스트와 비상관 지터 측정과 기타 테스트를 포함하며 업데이트된 PCIe 5.0 레퍼런스 클럭 테스트를 제공합니다.

PCI Express 전기 테스트 소프트웨어는 지원되는 모든 데이터 전송 속도에 대해 Q-도메인 접근법(PCI Express 5.0 BASE 사양)을 활용합니다.  따라서 PCI Express TX 측정값이 32G PCIe 5.0 측정을 위한 Sigtest Phoenix를 포함하여 PCI-SIG의 독립형 SigTest 소프트웨어를 사용한 측정과 일치하게 됩니다.

PCI Express 5.0의 경우, 소프트웨어는 다음을 포함하여 지원되는 데이터 전송 속도에 대한 특정 BASE 사양 파라미터를 계산하는 데 필요한 알고리즘을 내장하고 있습니다.

• TX 단위 간격
• 전체 스윙 TX 전압(TxEQ 없음)
• 전체 스윙에 대한 EIEOS 중 최소 스윙
• TX 비상관 총 지터
• TX 비상관 한정 지터
• TX 비상관 펄스 폭 지터
• TX 한정 DjDD 비상관 펄스 폭 지터
• TX 의사 패키지 손실
• TXEQ 프리셋을 위한 디엠퍼시스 및 프리슈트 측정
• TX DC 공통 모드 전압
• TX AC 공통 모드 전압
• DC 공통 모드 전압의 TX 절대 델타

PCI Express 전기 성능 검증 및 컴플라이언스 소프트웨어를 사용하려면 D9020JITA 지터, 수직 및 위상 노이즈 분석 소프트웨어와 D9010DMBA InfiniiSim Basic(또는 D9020ASIA InfiniiSim Advanced)가 필요합니다. 또한 해당 대역폭에 대한 두 개 이상의 위상 매치 테스트 케이블이 필요합니다. D9050PCIC 소프트웨어에 의해 수행되는 일부 측정에서는 DUT에 대한 맞춤형 테스트 보드, 어셈블리 또는 기타 테스트 픽스처를 준비해야 합니다.  CEM 테스트의 경우, PCI-SIG에서 제공하고 지정한 대로 테스트하는 데이터 전송 속도에 맞는 픽스처가 필요합니다.

새로운 실리콘 또는 맞춤형 ASIC를 테스트할 때에는 일반적으로 맞춤형 픽스처가 필요합니다.  CEM 폼 팩터 이외의 폼 팩터를 테스트할 경우 어댑터가 필요할 수 있습니다.
