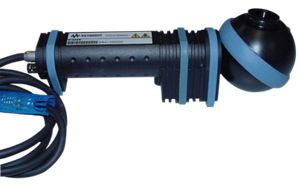

81628B +40dBm 광 파워 헤드
InGaAs 감지기가 있는 이 헤드는 교정된 내장 구체와 탈부착식 히트싱크를 사용해서 최대 +40dBm까지 전력을 측정할 수 있습니다.
주요 특징
- 적구분에서 최대 +40 dBm의 높은 입력 전력 레벨
- +40 dBm의 높은 전력 레벨을 위한 적분구
- 8 mm 직경의 넓은 구경
- 2W 이상의 입력 전력을 위한 탈부착식 히트싱크
81628B 광 파워 헤드는 정확한 고전력 측정을 위한 파장 종속적 교정이 가능한 적분구를 내장하고 있습니다. 감지기로부터 떨어져 있는 큰 표면에서 전력을 분산하므로 선형성과 온도 안정성이 보장됩니다. 기능으로는 100 µs에서 10 s로의 평균화 시간 설정, 자동 전력 범위 조정, 최소 및 최대 값 모니터링, 최대 2만 개의 샘플 로깅 등이 있습니다. 베어 광섬유 클램프를 포함하여 일반적인 커넥터 유형에 광섬유 어댑터를 사용할 수 있습니다.
81628B는 나사산 유형 어댑터와 함께 사용됩니다. 어댑터를 제거하면 오픈 빔 또는 맞춤형 광섬유 홀더에 대한 입력에 8 mm 직경 구경을 사용할 수 있습니다. 헤드는 81618A 단일 채널 또는 81619A 이중 채널 인터페이스 모듈을 사용하여 816x 메인프레임에 연결됩니다.
이점
- 이 측정 설정을 사용하면 높은 전력이 구체의 모든 부분에 균등하게 분배되어 부분적인 핫 스팟이 방지되므로 긴 수명과 탁월한 신뢰성이 보장됩니다.
| 8162xB 제품 비교 | |||||
|---|---|---|---|---|---|
| 81620B | 81623B | 81624B | 81626B | 81628B | |
| 센서 소자 | Si, Ø 5 mm | Ge, Ø 5 mm | InGaAs, Ø 5 mm | InGaAs, Ø 5 mm | InGaAs |
| 파장 범위 | 450 nm ~ 1020 nm | 750 nm ~ 1800 nm | 800 nm ~ 1700 nm | 850 nm ~ 1650 nm | 800 nm ~ 1700 nm |
| 파워 범위 | +10 dBm ~ –90 dBm | +10 dBm ~ –80 dBm | +10 dBm ~ –90 dBm | +27 dBm ~ –70 dBm (1250nm ~ 1650nm) +23 dBm ~ –70 dBm (850nm ~ 1650nm) |
+40 dBm ~ –60 dBm (800nm ~ 1700nm) |
| 상대적 불확실도 -편극이 원인 -스펙트럼 리플 (간섭이 원인) |
< ± 0.01 dB (통상 < ± 0.005 dB) < ± 0.006 dB (통상 < ± 0.003 dB) |
≤ ± 0.005 dB (통상 ± 0.002 dB) ≤ ± 0.005 dB (통상 < ± 0.002 dB) |
≤ ± 0.005 dB (통상 ± 0.002 dB) ≤ ± 0.005 dB (통상 < ± 0.002 dB) |
통상 ≤ ± 0.006 dB | |
키사이트 광 파워 측정에 대해 자세히 알아보십시오
주요 사양
Mainframe Compatibility
8163B via 81618A or 81619A
8164B via 81618A or 81619A
8163A via 81618A or 81619A
8164A via 81618A or 81619A
Number of Channels
1 channel
Power Range
+40 dBm to -60 dBm
Sensor type
InGaAs
Uncertainty at ref. cond.
± 3.0% (970-1630 nm)
Wavelength Range
800 nm to 1700 nm
Mainframe Compatibility
Number of Channels
Power Range
Sensor type
Uncertainty at ref. cond.
Wavelength Range
8163B via 81618A or 81619A
8164B via 81618A or 81619A
8163A via 81618A or 81619A
8164A via 81618A or 81619A
1 channel
+40 dBm to -60 dBm
InGaAs
± 3.0% (970-1630 nm)
800 nm to 1700 nm
더 보기
Mainframe Compatibility:
8163B via 81618A or 81619A
8164B via 81618A or 81619A
8163A via 81618A or 81619A
8164A via 81618A or 81619A
Number of Channels:
1 channel
Power Range:
+40 dBm to -60 dBm
Sensor type:
InGaAs
Uncertainty at ref. cond.:
± 3.0% (970-1630 nm)
Wavelength Range:
800 nm to 1700 nm
표준 구성
Prev
+40dBm 광 파워 헤드
- 최대 +40 dBm의 높은 입력 전력 레벨(적분구 포함)
- +40 dBm의 높은 전력 레벨을 위한 적분구
- 8 mm 직경의 넓은 구경
- 2W 이상의 입력 전력을 위한 탈부착식 히트싱크
Next
81628B에 관심이 있으십니까?
+40dBm 광 파워 헤드의 역량 확대
