概要

このMOI（実装方法）は、Keysight E5071C ENAネットワーク・アナライザ・オプションTDRを使用した、SATA RXTXインピーダンス・コンプライアンス・テストの手引きです。MOI/ステート・ファイルをダウンロードしてください。SATA RXTXインピーダンス・コンプライアンス・テストを効率的に実行できます。

リビジョン番号

Rev.1.00

測定パラメータ

  • ペア差動インピーダンス
  • シングルエンド・インピーダンス
  • Gen2（3Gb/s）差動モード・リターン・ロス
  • Gen2（3Gb/s）コモン・モード・リターン・ロス
  • Gen2（3Gb/s）インピーダンス不平衡
  • Gen1（1.5Gb/s）差動モード・リターン・ロス
  • Gen3（6Gb/s）差動モード・リターン・ロス
  • Gen3（6Gb/s）インピーダンス不平衡
測定イメージ

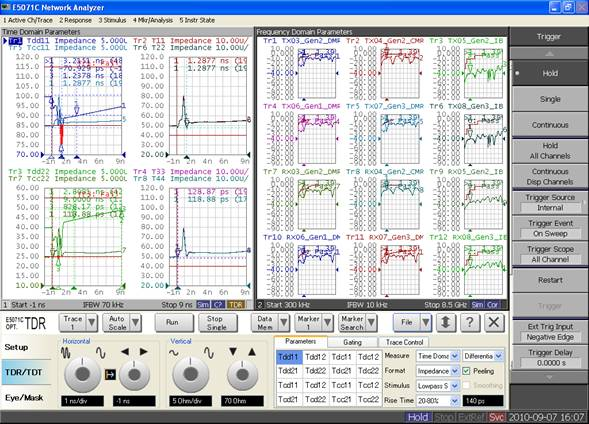

SATA TXRX image for E5071C-TDR
