Messung von Rauschen auf niedrigen Pegeln an Stromschienen

Empfindliche Versorgungsleitungen weisen häufig neben großen Gleichstromanteilen auch geringe Rauschkomponenten auf, was die Beobachtung des Verhaltens der Versorgungsleitung bei niedrigen Pegeln erschwert. Da die Spannungsreserven immer enger werden und die Anforderungen an das Rauschen steigen, benötigen Ingenieure eine Methode, um subtile Restwelligkeit und Rauschen vom größeren Gleichstrompegel zu unterscheiden, ohne die Messspitzen übermäßig zu belasten oder das Messsignal durch zusätzliches Rauschen zu verfälschen. Dies erfordert ein Messverfahren, das die Empfindlichkeit beibehält und gleichzeitig die Signalqualität auf der Versorgungsleitung gewährleistet.

Die Erfassung dieser Signale erfordert einen rauscharmen Oszilloskop-Messpfad, geeignete Tastköpfe und Erfassungseinstellungen, die die Sichtbarkeit kleiner Signale bei hoher Gleichspannung ermöglichen. Ein Oszilloskop und eine Spannungsschienen-Tastspitze minimieren die Belastung, verbessern den Dynamikbereich und zeigen die relevanten Rauschanteile der Spannungsschiene an. Bei korrekter Einrichtung ermöglicht dies einen konsistenteren Vergleich des Schienenverhaltens und eine präzisere Analyse von Rauschen auf der Spannungsschiene.

Lösung zur Analyse von Schienenlärm

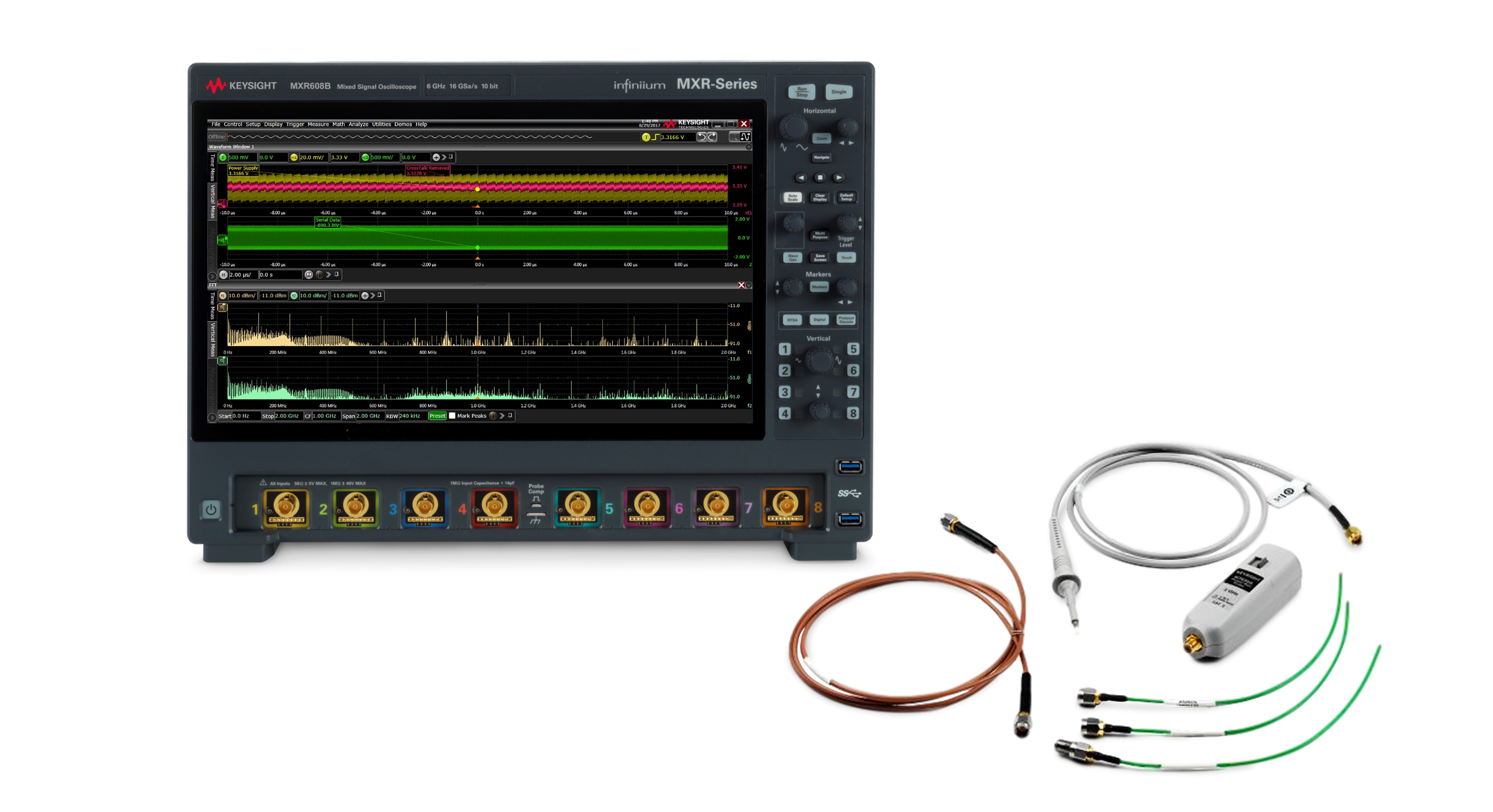

Die Analyse von Netzteilstörungen auf empfindlichen Schienen erfordert einen Messaufbau, der geringe Wechselstromstörungen auf hohen Gleichstrompegeln auflösen kann, ohne zusätzliche Lasten oder Instrumentenrauschen zu verursachen. Keysight Expert Tischoszilloskope erfassen das Verhalten von Versorgungsspannungen mit der erforderlichen Empfindlichkeit, dem Dynamikbereich und dem geringen Rauschen, um selbst subtile Restwelligkeit und Rauschen sichtbar zu machen. Software zur Analyse der Stromversorgungsintegrität bietet die notwendigen Werkzeuge zur Untersuchung von Restwelligkeit, Rauschen und dem zugehörigen Stromversorgungsverhalten. Spannungsmessspitzen ermöglichen den Anschluss an die Versorgungsspannung mit der für diese Art von Messung erforderlichen geringen Belastung. Zusammen unterstützen Oszilloskop, Software und Messspitze Ingenieure dabei, das Rauschen auf Versorgungsspannungen genauer zu analysieren und das Verhalten der Versorgungsspannung unter konsistenten Messbedingungen zu vergleichen.
Angebot anfordern

Siehe Blockdiagramm der Lösung zur Analyse von Stromschienengeräuschen.

Blockdiagramm der Lösung zur Analyse von Stromschienengeräuschen

Entdecken Sie Produkte für unsere Lösung zur Analyse von Schienenlärm.
