Charakterisierung von HF-Komponenten mithilfe von S-Parametern
Charakterisierung von HF-Komponenten mit FieldFox
Die Charakterisierung von Hochfrequenzkomponenten (HF-Komponenten) mit einem FieldFox-Handanalysator beginnt mit dem Anschluss des Prüflings an die Testanschlüsse des Analysators und der Einrichtung kalibrierter Messreferenzebenen. Nach der Konfiguration des erforderlichen Frequenzbereichs, der Sendeleistung, der Zwischenfrequenzbandbreite und der Messpunkte ist die entsprechende Kalibrierung vor dem Anschließen des Prüflings durchzuführen. Bei Messungen an Zweitornetzwerken legt der Analysator ein HF-Signal mit variabler Amplitude an und misst einfallende, reflektierte und transmittierte Signale. Die resultierenden S-Parameter-Messungen charakterisieren die Komponente anhand der Eingangsreflexion (S11), der Vorwärtsübertragung (S21), der Rückwärtsübertragung (S12) und der Ausgangsreflexion (S22). Ingenieure können diese Messungen für Filter, Kabel, Antennen, Verstärker und andere HF- und Mikrowellenkomponenten sowohl am Prüfstand als auch direkt am Prüfling durchführen.
Bei der Charakterisierung von HF-Komponenten durchläuft FieldFox den ausgewählten Frequenzbereich und misst die für die HF-Netzwerkanalyse erforderlichen Amplituden- und Phasenbeziehungen. Vorwärtsmessungen charakterisieren die Einfügungsdämpfung bzw. den Verstärkungsfaktor, während Reflexionsmessungen die Rückflussdämpfung und das Impedanzverhalten bestimmen. Rückwärtsmessungen und Ausgangsreflexionen vervollständigen die vier S-Parameter, die für eine vollständige Zweitor-Charakterisierung benötigt werden. Die Messergebnisse können in verschiedenen Formaten wie logarithmischer Amplituden-, Phasen- und Smith-Diagrammdarstellung visualisiert werden. Mithilfe von Markierungen lassen sich die relevanten Frequenzen und Antwortcharakteristiken untersuchen. Der Workflow des tragbaren Vektornetzwerkanalysators ermöglicht es Ingenieuren, kalibrierte Messungen in unmittelbarer Nähe installierter HF-Komponenten, Kabel, Antennen und anderer Geräte durchzuführen, ohne das Prüfobjekt in ein herkömmliches Labor transportieren zu müssen.
FieldFox S-Parameter-Messlösung
Sehen Sie sich eine Demonstration der FieldFox-Vektornetzwerkanalyse an.
Entdecken Sie Produkte in unserem Bereich: Fox S-Parameter-Messlösung
-
![]()

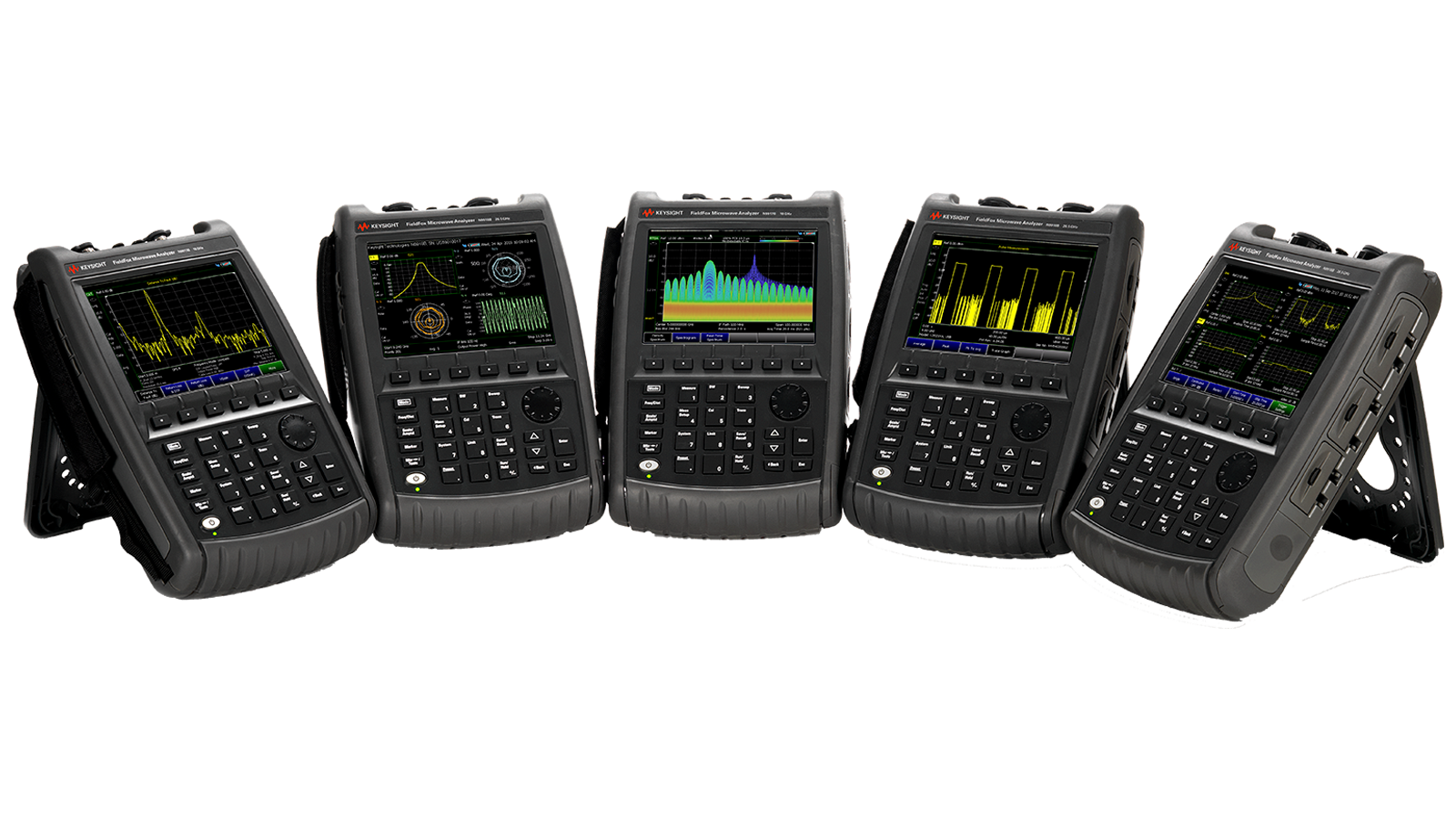

N9918D FieldFox Handanalysator, 26,5 GHz
