Wir stellen Channel Studio vor
Die branchenführende Channel Studio Software von Keysight unterstützt eine Vielzahl stochastischer und deterministischer Hochfrequenz-Raytracing-Kanalmodelle. Mit Channel Studio lassen sich Szenarien mit benutzerdefinierter Anzahl an Funkgeräten und Verbindungen, Mobilitäts- und Antennensystemdefinitionen in Kombination mit branchenüblichen oder benutzerdefinierten Kanalmodellen erstellen. Eine intuitive Benutzeroberfläche liefert numerische Daten und Grafiken zur Validierung und Dokumentation der Modelleigenschaften.

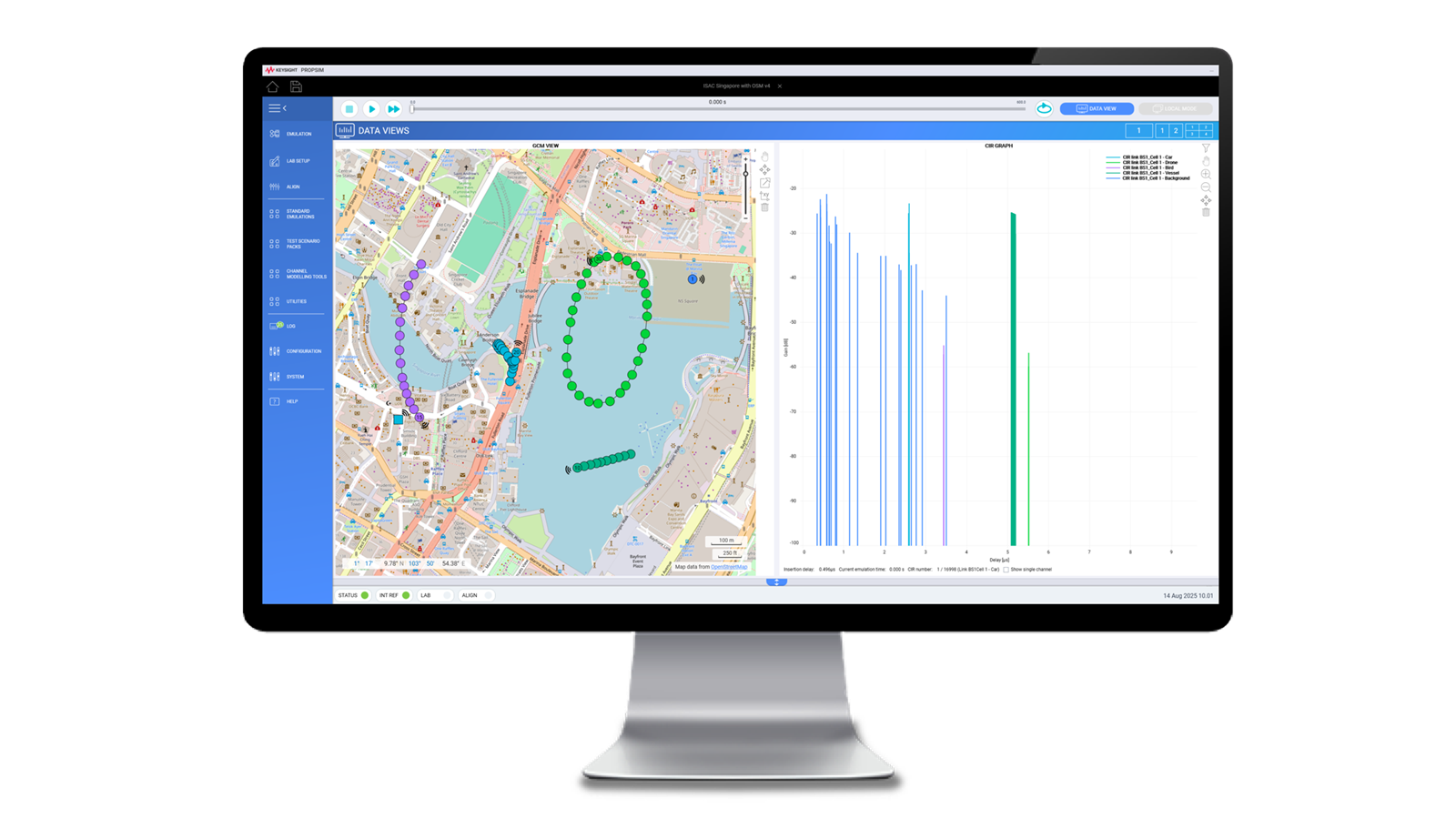

RF-Raytracing-Kanalmodellierung
Der F9860500A Channel Studio RaySim Tool (RaySim) ist eine hochmoderne RF-Raytracing-Lösung, die für die schnelle und präzise Erstellung standortspezifischer RF-Ausbreitungsszenarien für komplexe neue drahtlose Technologien in 5G entwickelt wurde. Advanced und 6G. Die Lösung unterstützt Simulationen von HF-Szenarien auf Verbindungs-, System- und Netzwerkebene für digitale Zwillinge von Keysight oder Kunden. Dies ermöglicht die nahtlose Erstellung von Echtzeit-Emulationen für Hardware-in-the-Loop-Tests mithilfe des umfassenden Emulationsportfolios von Keysight für Geräte- und Funkzugangsnetztests mit HF-Kanalemulation.
RaySim ermöglicht die nahtlose Virtualisierung von Fahrteststrecken mit hoher HF-Auflösung und erleichtert so realistische und effektive kontinuierliche Integrationstests (24/7) neuer Softwareversionen oder Netzwerkkonfigurationen. Die Lösung unterstützt MIMO- und Massive-MIMO-Funkgeräte, mehrere Endgeräte (UEs) und die Einbettung von Antennenstrahlmustern. Die Parameter des drahtlosen Systems lassen sich einfach anpassen, um verschiedene Szenarien schnell im Labor zu evaluieren. RaySim ist die ideale Lösung zur Generierung standortspezifischer Datensätze für das Training von KI-/ML-Modellen und für zielgerichtete Benchmarks von Anwendungsfällen für KI-RAN und KI-Geräte.

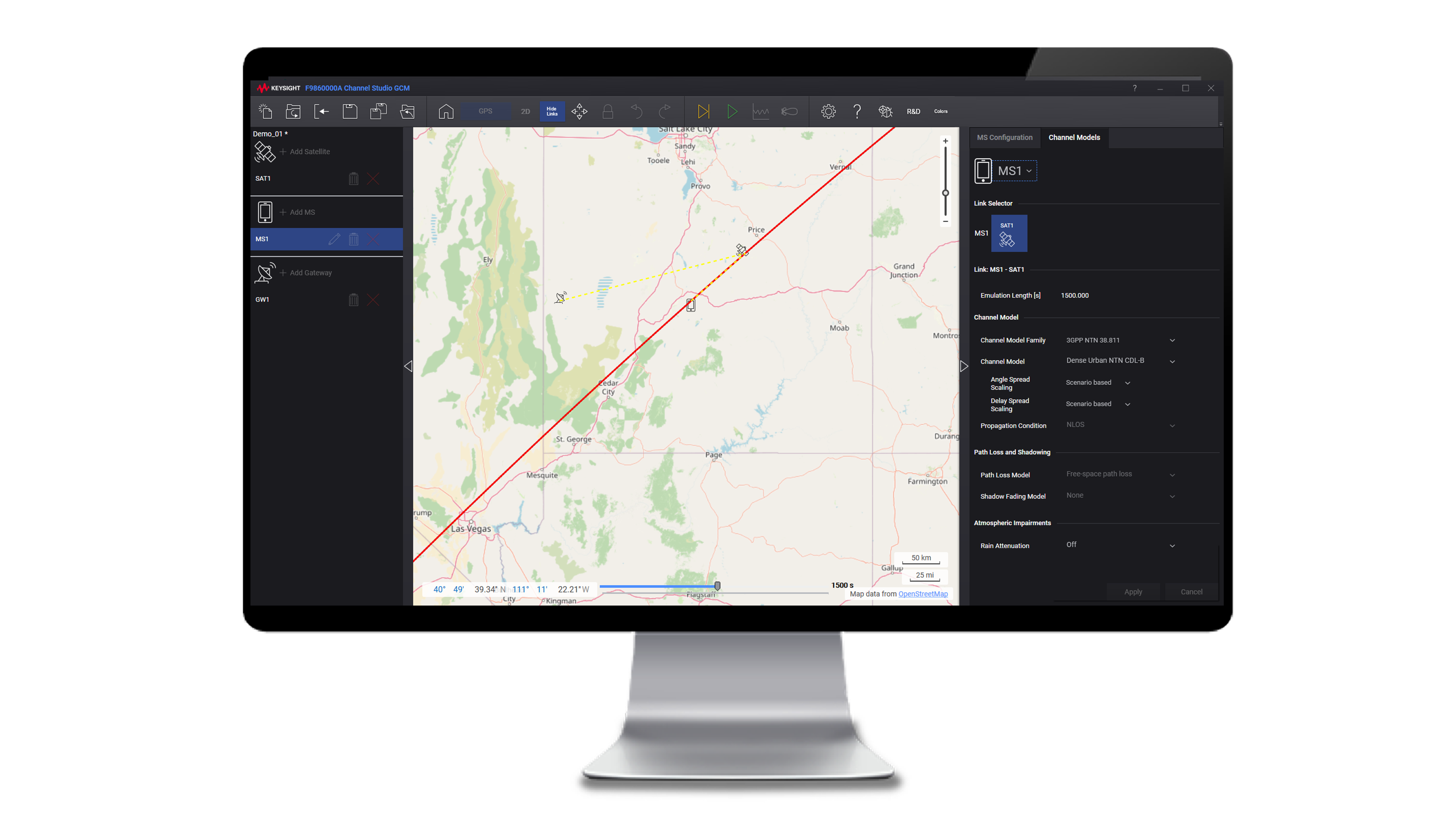

Kanalmodellierung in nicht-terrestrischen Netzwerken
Das Channel Studio Non-Terrestrial Network (NTN) Tool F9860020A bietet flexible Ausbreitungskanalmodellierung zwischen Bodenstationen und LEO-, MEO- und GEO-Satelliten. Es unterstützt dynamische und phasenkohärente Delay-Doppler-Modelle, Pfadverluste mit atmosphärischer Regendämpfung (ITU-R P618) sowie 3GPP TR 38.811 TDL- und CDL-Mehrwegeausbreitungskanalmodelle für NTN-Tests. Die Modellierung gemischter terrestrischer und nicht-terrestrischer Handover-Szenarien wird mit dem GCM Tool F9860000A unterstützt, ebenso wie Multi-Satelliten-Handover-Tests. Das Tool unterstützt außerdem die NTN-Kanalmodellierung für 2x2- und 2x4-MIMO-Mehrelementantennen, den Import von Satellitenephemeridendaten und das Two Line Element (TLE)-Dateiformat für den einfachen Import von Orbitalparametern für erdumkreisende Objekte zu bestimmten Zeitpunkten mit UE- und/oder bodengestützten Gateway-Standorten. Darüber hinaus unterstützt es OpenStreetMap und GPS-Koordinatendefinition sowie transparente (Bent-Pipe) und regenerative (Sat-gNB) Verbindungen und Multi-Link-Szenarien.
Modellierung drahtloser Sensorik
Der F9860060A Werkzeug zur Modellierung drahtloser Sensorik Ermöglicht die präzise Modellierung von ISAC-Kanälen (Integrated Sensing and Communication) durch die Kombination von Ziel- und Hintergrundkanaleffekten in einer einheitlichen Umgebung. Es folgt dem Modellierungsansatz von 3GPP 38.901 Rel 19 und erweitert dessen Funktionalität um Mikro-Doppler-Effekte sowie eine größere Bandbreite an Zieltypen. Mit F9860060A lassen sich Flugbahn, Orientierung und Radarquerschnitt (RCS) für realistische Messszenarien konfigurieren, wobei die volle Kommunikationskanalqualität trotz Mehrwegeausbreitung, Doppler-Effekt und Beamforming erhalten bleibt. Das Tool beschleunigt die Entwicklung von 5G-Netzen. Advanced und 6G ISAC-Anwendungsfälle, die eine frühzeitige Validierung des Designs und einen nahtlosen Übergang von der Simulation zur Hardware-Emulation für umfassende Systemtests ermöglichen.

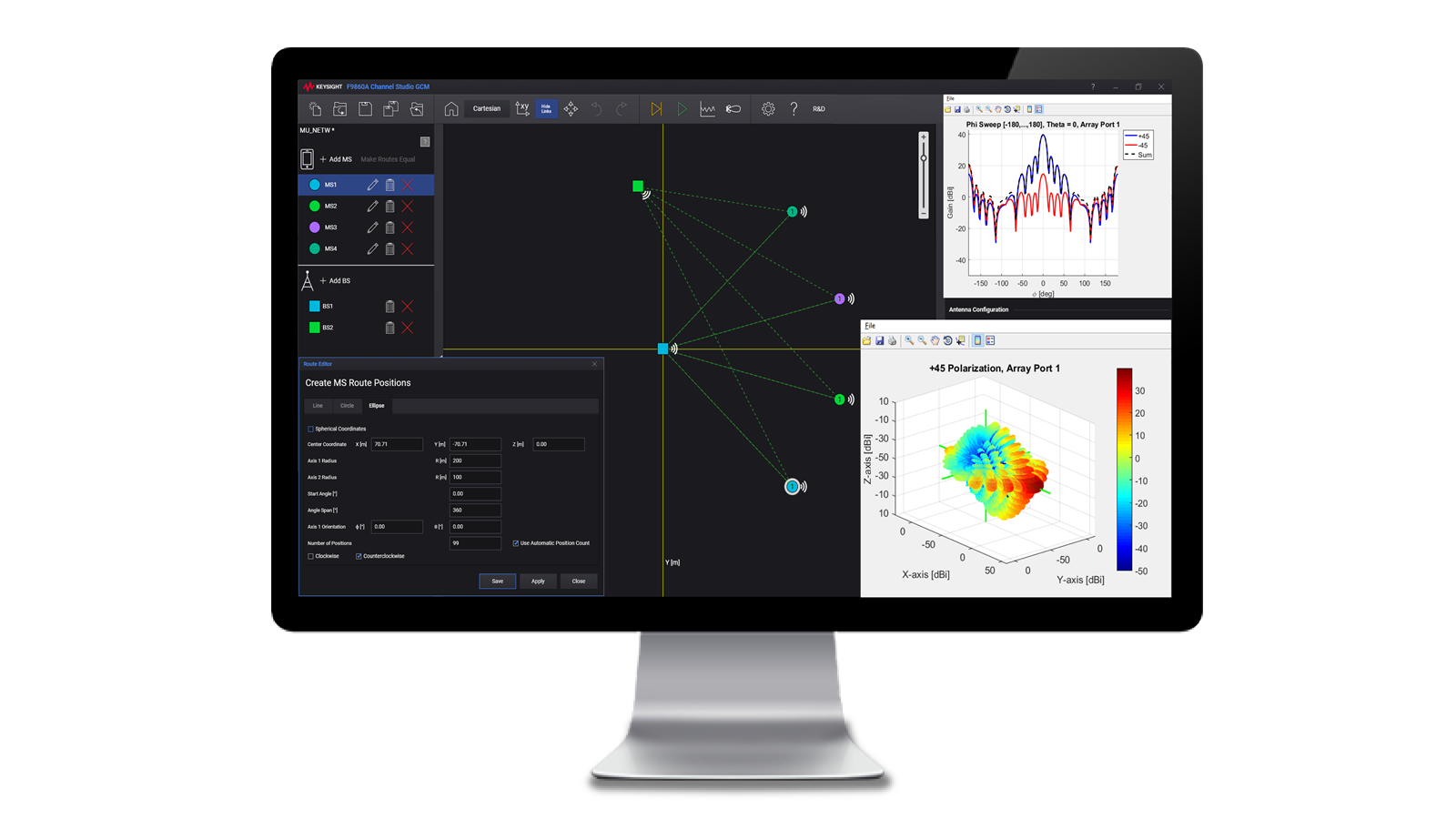

Geometriebasierte stochastische Kanalmodellierung
Der F9860000A Channel Studio Werkzeug für die geometrische Kanalmodellierung (GCM) Das Tool unterstützt eine flexible und hochpräzise stochastische Kanalmodellierung und ermöglicht die Einrichtung einer virtuellen Umgebung, in der alle Sender und Empfänger über einen physischen Standort und HF-Eigenschaften verfügen. Standort, Geschwindigkeit und Ausrichtung sind dynamisch, um die Funkgeräte entlang vordefinierter Pfade mit unterschiedlichen Geschwindigkeiten und Ausrichtungen zu bewegen. Das Tool unterstützt die in TR 38.901 spezifizierten räumlichen Kanalmodelle des 3GPP.
Das GCM-Tool bietet eine intuitive und schnelle Möglichkeit zur Erstellung dynamischer Testszenarien. Mit wenigen Mausklicks lassen sich Funkgeräte hinzufügen und entfernen sowie Verbindungsbedingungen zwischen den Funkgeräten definieren. Das zusätzliche Antennenarray-Tool ermöglicht die Simulation beliebiger realer Antennen – vom einfachen Dipol bis hin zu komplexen Massive-MIMO-Antennenarrays. Das Tool unterstützt sowohl kabelgebundene als auch drahtlose (OTA) Testszenarien. Das GCM-Tool generiert geometriebasierte, stochastische Kanalmodelldatensätze für das Training von KI-/ML-Modellen und für das Benchmarking von KI-RAN- und KI-Geräteanwendungen.

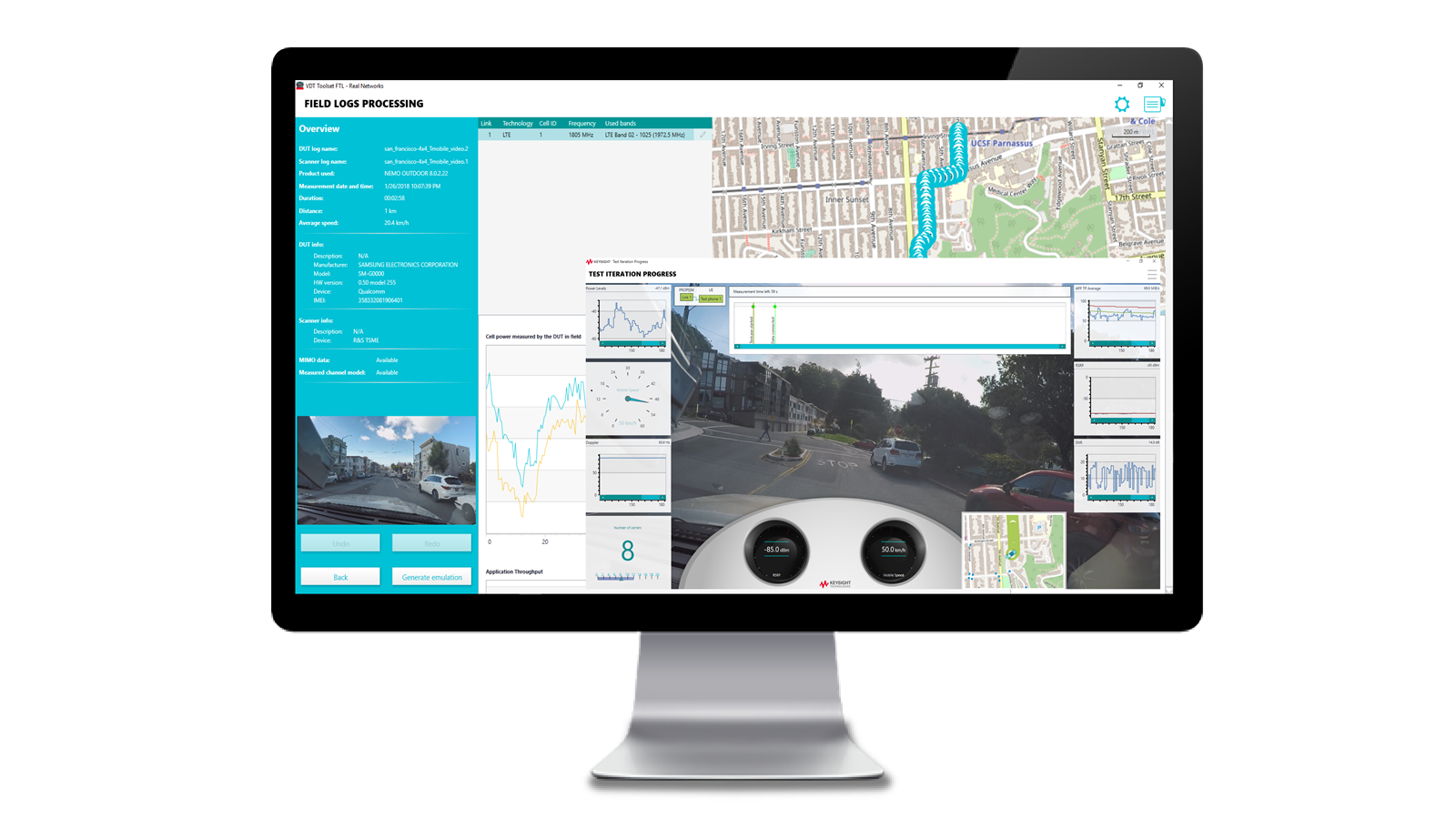

RF-Feld-Labor-Kanalmodellierung
Mit dem Mit dem Channel Studio RF Field-to-Lab Tool F9860200A schließen Sie die Lücke zwischen Labor- und Feldtests unter realistischen Luftschnittstellenbedingungen durch eine nahtlose, realitätsnahe Umgebungsdarstellung. Dies beschleunigt die Validierung von drahtlosen Geräten und Netzwerkkomponenten. Das RF Field-to-Lab Tool bietet eine reproduzierbare und realitätsnahe Labortestmethode, mit der Sie mehrere Designs oder Revisionen eines einzelnen Designs kostengünstig und schnell verifizieren können. Sie können außerdem eine Bibliothek mit RF Field-to-Lab-Testfällen erstellen, die Daten von Messungen an verschiedenen Standorten weltweit enthält.
Das RF Field-to-Lab-Tool importiert Funkkanalparameter (z. B. Zell-ID, RSRP, SNR und MIMO-Korrelation) aus den Messdateien, um ein Kanalmodell für den Kanalemulator zu erstellen. Das Tool ermöglicht die zuverlässige Nachbildung aufgezeichneter Feldbedingungen ohne zusätzliche Modellierung oder Benutzereingaben.

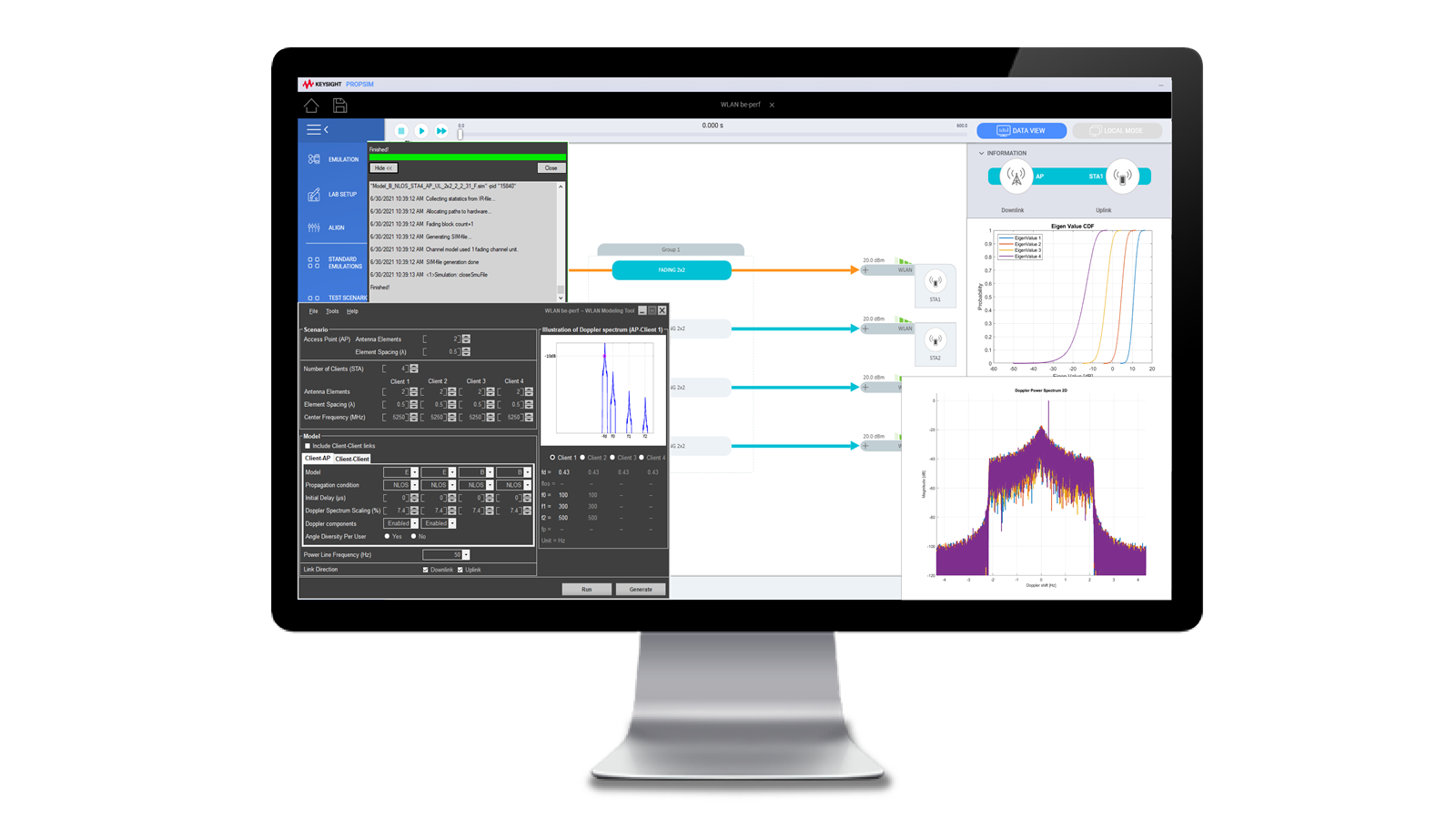

WLAN-Kanalmodellierung
Heutige Chiphersteller, Gerätehersteller und Testlabore validieren die Leistungsfähigkeit der neuen erweiterten WLAN-Funktionen 802.11ax und 802.11be unter standardisierten IEEE-Ausbreitungsbedingungen.
Das WLAN-Modellierungstool F9860300A Channel Studio ist eine benutzerfreundliche Anwendung zur Generierung von Standard-802.11-Kanalmodellen. Es unterstützt Single- und Multi-User-MIMO für verschiedene Antennenkonfigurationen.

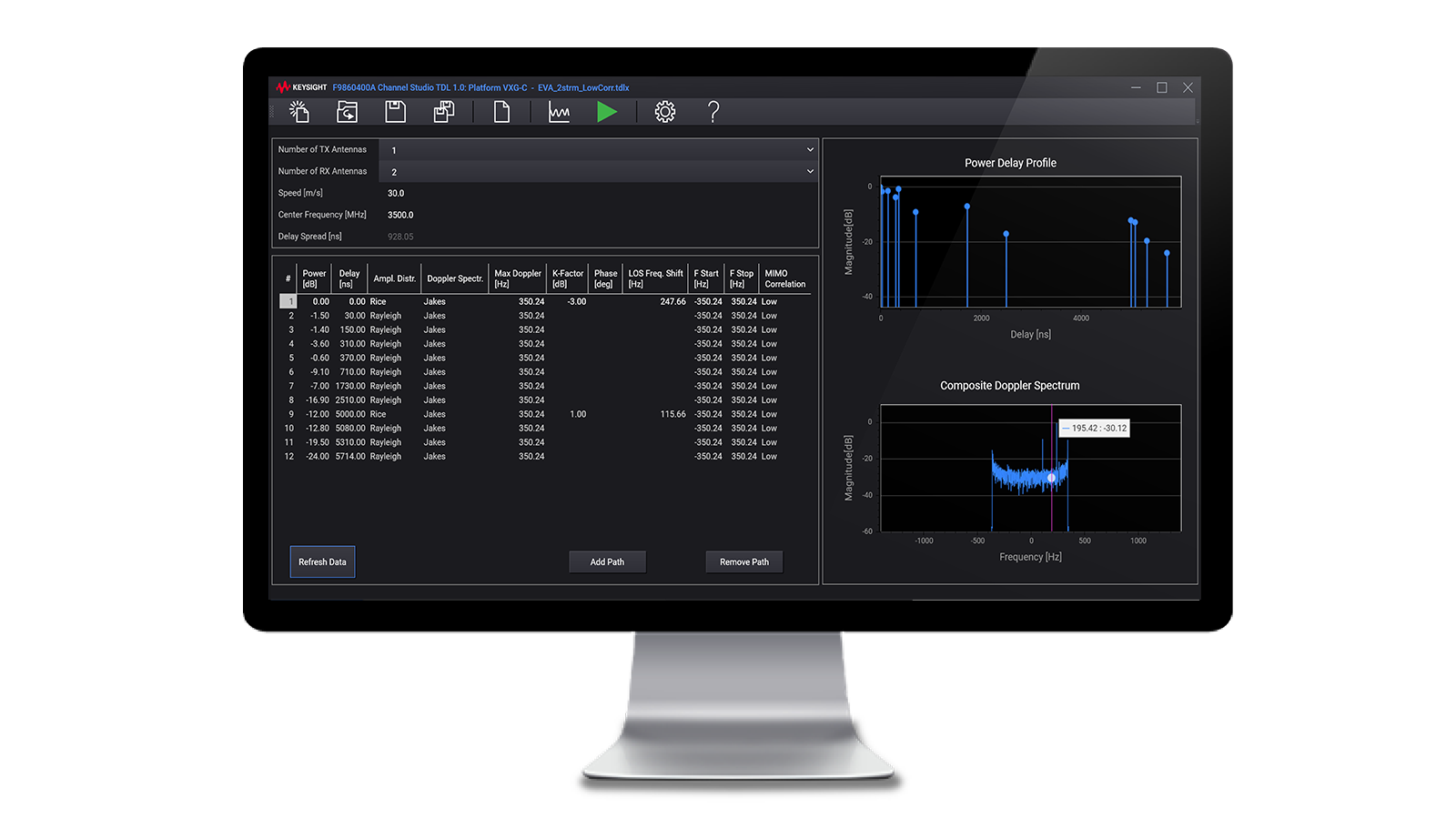

Modellierung von Abgriffsverzögerungsleitungen
Der F9860400A Channel Studio Tapped Delay Line (TDL) Modellierungswerkzeug ist eine umfassende Anwendung zur Erstellung benutzerdefinierter Fading-Modelle. Die generierten Modelle können in einer Vielzahl von Anwendungen eingesetzt werden, darunter Mobilfunk, Verteidigung, Rundfunk sowie allgemeine Kommunikationsverbindungs- und Empfängertests.
Das TDL-Modellierungstool ist optional für den Vektorsignalgenerator M9484C VXG und die 5G-Funktestplattform E7515B UXM verfügbar. Es ist Bestandteil der PROPSIM Standard Tools Software. Alle grundlegenden Parameter des Fading-Profils sind über eine einfache und intuitive Benutzeroberfläche zugänglich. Das TDL-Tool ist schnell, benutzerfreundlich und unterstützt verschiedene Keysight-Produktplattformen.
