Wi-Fi 7 신호 품질 측정 방법

견적 요청
UXA 분석기
+ UXA 신호 분석기
UXA 분석기
+ UXA 신호 분석기

규정 준수 테스트를 충족하기 위한 Wi-Fi 7 신호 분석 및 복조

Wi-Fi 7 신호의 품질을 분석하려면 후보 신호를 캡처하여 신호 분석 소프트웨어로 가져와야 합니다. 신호가 캡처되면 분석 소프트웨어는 신호 전력, 대역폭 활용도, 반송파 주파수 작동, EVM(Error Vector Magnitude)을 측정하고 레거시 802.11 신호와의 공존도 분석합니다.

규정 준수 테스트 요구 사항을 충족하려면 더 낮은 EVM 플로어와 더 강력한 복조 및 분석 소프트웨어를 갖춘 고성능 신호 분석기가 필요합니다. 장비에서 직접 실행되는 벡터 신호 분석 소프트웨어는 테스트 속도를 높이고 단일 하드웨어로 정확한 결과를 제공합니다. PC 또는 직접 장비 소프트웨어 모두 신호 데이터를 캡처, 기록 및 저장하여 규정 준수 문제를 조사하는 데 사용할 수 있습니다.

Wi-Fi 7 신호 분석 솔루션

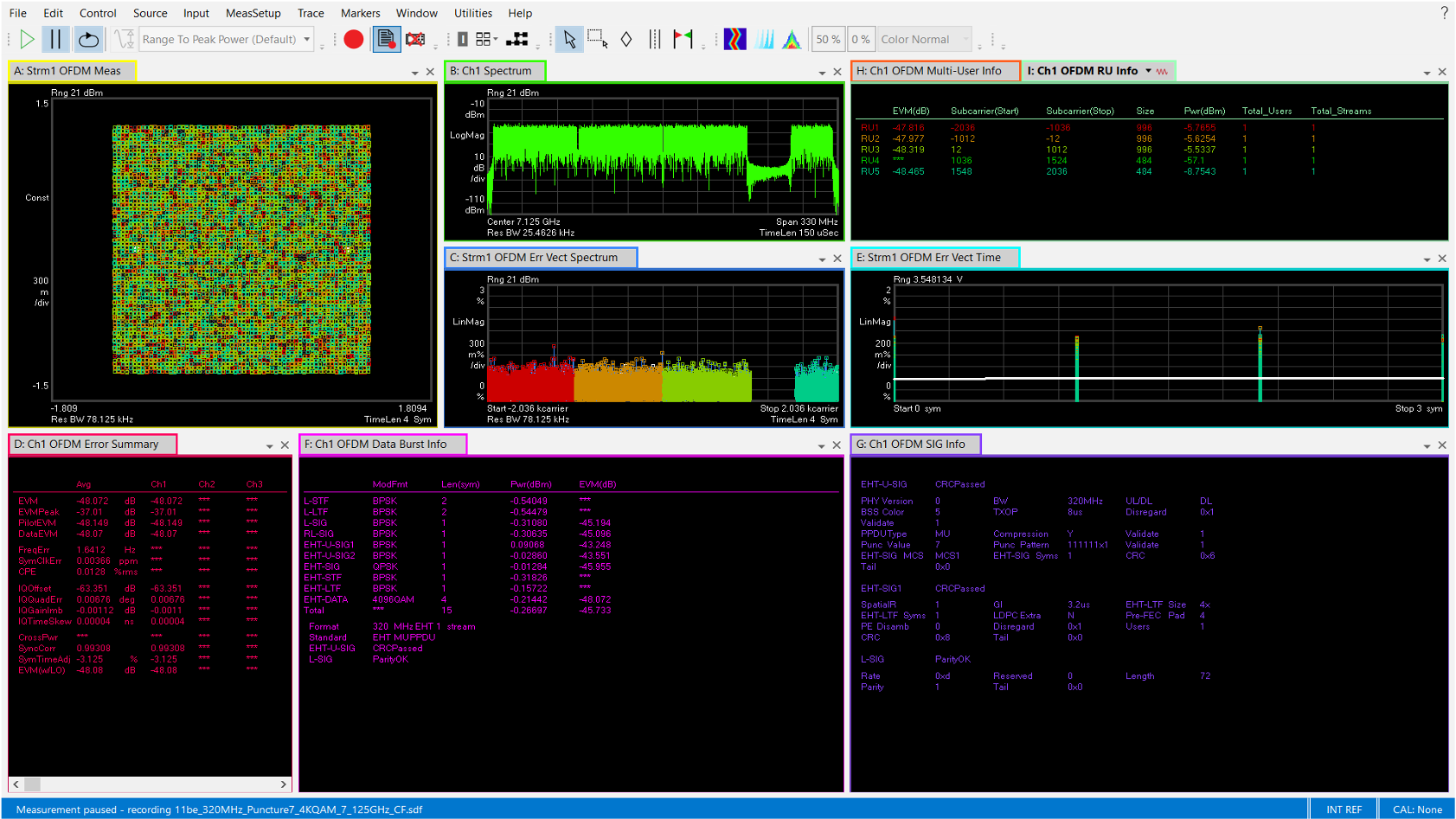

Wi-Fi 7 신호 성능 및 표준 준수를 분석하려면 고성능 신호 분석기와 802.11be Wi-Fi 7 신호 분석 소프트웨어가 필요합니다. 키사이트 UXA 신호 분석기와 PathWave VSA(Vector Signal Analysis) 소프트웨어를 사용하여 Wi-Fi 7 신호를 특성화하십시오. 이 소프트웨어는 PSK, QPSK, QAM을 포함한 40개 이상의 Wi-Fi 변조 방식을 복조하고, 동기화, 채널 추정 및 EVM 계산을 위해 각 세그먼트를 식별하는 유연한 프레임 변조 분석을 제공합니다. 키사이트 VSA 소프트웨어는 문제 해결 및 추가 분석을 위한 기록 및 재생 기능도 제공합니다.
견적 요청

Wi-Fi 7 신호 분석 데모 보기

Wi-Fi 7 신호 분석 및 테스트 솔루션 제품 살펴보기

관련 사용 사례

파워 앰프 선형성 향상 방법

전력 증폭기(PA) 효율은 선형성을 향상시키기 위해 디지털 사전 왜곡(DPD)과 같은 알고리즘을 필요로 합니다. 다양한 시나리오에서 DPD 측정을 쉽게 수행하고 전력 증폭기를 문제 해결하는 방법을 알아보십시오.

자세히 알아보기

5G NR 시스템에서 DUT의 정확한 EVM을 측정하는 방법

5G NR(New Radio) 수신기에서 DUT(Device Under Test)의 실제 성능을 측정하려면 특히 고주파 및 광대역폭 애플리케이션에서 테스트 시스템의 EVM 노이즈 플로어를 억제해야 합니다. 두 개의 수신기 시스템을 사용하여 시스템 노이즈를 억제하고 5G NR 주파수 범위 1(FR1) 및 FR2 애플리케이션에서 정확하고 신뢰할 수 있는 DUT EVM 측정값을 얻는 방법을 알아보십시오.

자세히 알아보기

WLAN 수신기 테스트에서 가장 낮은 EVM을 측정하는 방법

WLAN 수신기에서 시험 대상 장치(DUT)의 실제 성능을 테스트하려면 측정 시스템에서 발생하는 상관관계 없는 노이즈 제거하여 DUT의 EVM을 훨씬 낮출 수 있는 테스트 시스템이 필요합니다. 교차 상관 EVM(ccEVM) 기법을 사용하여 WLAN 애플리케이션에서 DUT의 정확하고 신뢰할 수 있는 EVM을 측정하는 방법을 알아보세요.

자세히 알아보기
