주요 특징

측정 기능

  • 안정화 시간: 20 ms 감쇠, 100 ms 전력
  • 0.1 ~ 1000 dB/s 감쇠 전송 속도(선택 가능)
  • +23 dBm 입력 전력
  • ≤ 1.2 dB 삽입 손실

시스템 기능

  • 1/2 너비 랙 유닛의 감쇠기 계측기 1개
  • 키사이트 8157x 및 8156x 모듈식 감쇠기를 사용해서 개발된 프로그램과 완벽히 호환
  • 사용자 친화적인 강력한 GUI 소프트웨어 포함
  • 두 개의 계측기 구성을 저장하고 호출할 수 있습니다.

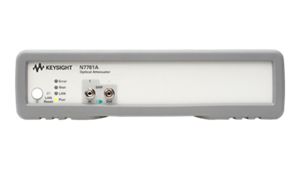

키사이트 N7761A 가변 광 감쇠기는 경제적인 가격으로 우수한 성능을 제공합니다.

N77xx-시리즈의 확장

N7761A 감쇠기는 키사이트 고밀도 N77xx 제품군의 확장 버전으로, 공간 절약형 광섬유 장치에 새로운 기준을 세웠습니다.

기능 및 이점

  • 소형 장치가 감쇠 및 전력 레벨 설정과 광 전력 제어를 위한 여러 기능을 결합하고 있어 설비 투자 비용과 시설 내 공간이 절약됩니다.
  • 100 ms의 안정화 시간 덕분에 광 전력 레벨을 빠르고 정밀하게 설정할 수 있어 테스트 처리량이 향상됩니다.
  • 액티브 전력 제어로 출력 전력이 일정하게 유지됩니다.
  • 이 장치는 기존 장비와의 호환성을 위해 GPIB뿐만 아니라 LAN 및 USB를 통해 제어할 수 있습니다.
  • 간편하고 직관적인 그래픽 사용자 인터페이스 소프트웨어가 통합 프로세스 속도를 단축해줍니다.

어플리케이션

  • 광 트랜시버 테스트
  • 광 네트워크 통합 테스트

주요 사양

데이터 시트 다운로드
Attenuation Range
0 dB to 40 dB (45 dB typical)
Fiber input
single-mode
Insertion Loss
typ. ≤ 1.2 dB (excluding connectors); ≤ 2.2 dB (including connectors)
Mainframe Compatibility
Standalone
Number of Channels
1
Power Meter Ports
none
Attenuation Range
Fiber input
Insertion Loss
Mainframe Compatibility
Number of Channels
Power Meter Ports
0 dB to 40 dB (45 dB typical)
single-mode
typ. ≤ 1.2 dB (excluding connectors); ≤ 2.2 dB (including connectors)
Standalone
1
none
더 보기
Attenuation Range:
0 dB to 40 dB (45 dB typical)
Fiber input:
single-mode
Insertion Loss:
typ. ≤ 1.2 dB (excluding connectors); ≤ 2.2 dB (including connectors)
Mainframe Compatibility:
Standalone
Number of Channels:
1
Power Meter Ports:
none
Power Setting Mode:
-50 dBm to +20 dBm
Wavelength range:
1260 nm to 1640 nm

표준 구성

Prev
1-채널 가변 광 감쇠기

측정 기능

  • 안정화 시간: 20 ms 감쇠, 100ms 전력
  • 0.1 ~ 1000 dB/s 감쇠 전송 속도(선택 가능)
  • +23 dBm 입력 전력
  • ≤ 1.2 dB 삽입 손실

시스템 기능

  • 1/2 너비 랙 유닛의 감쇠기 계측기 1개
  • 키사이트 8157x 및 8156x 모듈식 감쇠기를 사용해서 개발된 프로그램과 완벽히 호환
  • 사용자 친화적인 강력한 GUI 소프트웨어 포함
  • 두 개의 계측기 구성을 저장하고 호출할 수 있습니다.
1
Optical Attenuator (1 Channel) | KeysightCare Assured First Year Support | Return to Keysight Warranty - 1 year
1
KeysightCare Assured - Extend to 3 years (includes Return to Keysight Extended Warranty)
1
Angled Contact Connectors
시작 가격
Next
