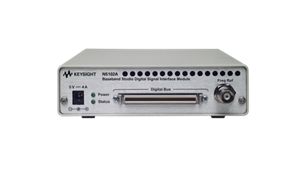

N5102A 베이스밴드 스튜디오 디지털 신호 인터페이스 모듈
N5102A 베이스밴드 스튜디오 디지털 신호 인터페이스 모듈을 사용하여 필요한 데이터, 클럭, 시그널링과 함께 X-시리즈, ESG, PSG, PXB 디지털 입력 및 출력(디지털 I/Q, 디지털 IF)을 활용하십시오.
시작 가격
주요 특징
- 입력 및 출력 모두 지원
- 다양한 키사이트의 베이스밴드 신호 생성 어플리케이션에 대한 비트 레벨 액세스.
- 유연한 데이터 형식: 디지털 I/Q, 디지털 IF, 직렬, 병렬, 2의 보수, 바이너리 오프셋, 변수 4-16비트 워드.
- 유연한 클러킹: 1 ~ 200 MHz 범위의 자동 재샘플링, 다중 클럭 입력 및 출력, 샘플당 다중 클럭, 조절 가능한 클럭-데이터 스큐.
- LV-TTL, CMOS(1.5 V, 1.8 V, 2.5 V, 3.3 V) 및 LVDS를 포함하여 다양한 인기 디바이스 커넥터 유형과 로직 레벨을 사용한 간소화된 연결.
N5102A 디지털 신호 인터페이스 모듈은 다음 제품에 대한 빠르고 유연한 디지털 입력과 출력을 제공합니다.
- N5182B MXG X-시리즈 RF 벡터 신호 생성기
- N5172B EXG X-시리즈 RF 벡터 신호 생성기
- E8267C 또는 E8267D PSG 벡터 신호 생성기(올바른 구성 필요)
- E4438C ESG 벡터 신호 생성기(올바른 구성 필요)
- N5106A PXB 베이스밴드 생성기 및 채널 에뮬레이터(올바른 구성 필요)
출력 모드에서는 LTE, HSPA, W-CDMA, GPS, WLAN, 디지털 비디오, 맞춤형 펄스, 그리고 디지털 디바이스와 서브시스템에 직접 연결되는 다른 많은 대상과 같은 실제적인 복잡한 변조 신호를 제공할 수 있습니다.
입력 모드에서는 인터페이스 모듈이 디지털 입력을 신호 생성기의 베이스밴드 시스템에 포팅하므로 교정된 아날로그 IF, RF 또는 µW 주파수로 쉽고 빠른 업컨버팅이 가능합니다.
인터페이스 모듈은 두 작동 모드 모두에서 사용자가 필요로 하는 로직 유형, 데이터 형식, 클럭 기능 및 시그널링을 고려해서 디바이스에 맞게 조정됩니다. 인터페이스 모듈은 3미터 확장 케이블과 다양한 커넥터 유형을 사용해서 디바이스에 쉽게 연결되며, 대부분의 경우 맞춤형 픽스처가 필요치 않습니다.
주: 디지털 신호 인터페이스 모듈을 사용하려면 N5172B EXB, N5182B MXG, E4438C ESG, E8267C/D PSG 또는 N5106A가 올바르게 장착되어 있어야 합니다.
