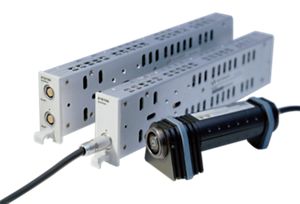

81623B 게르마늄 광 파워 헤드
이 광 파워 헤드에는 750-1800nm의 넓은 파장 범위에서 범용 전력 측정을 위한 5 mm 직경의 게르마늄 감지기가 있습니다. 요청 시 450-1020 nm용 Si 감지기가 있는 특수 버전도 제공할 수 있습니다.
시작 가격
주요 특징
주요 성능 사양
- 넓은 파장 범위: 750 – 1800 nm
- 경제적인 게르마늄 감지기: 850 nm에서 권장
- 광섬유 NA ~ 0.3 및 오픈 빔을 위한 5 mm 직경 감지기
- 특수 교정 옵션: ±2.5% 불확도 800 – 1000 nm
- 특수 교정 옵션: ±1.7% 불확도 1000 – 1650 nm
8162xB 광 파워 헤드 제품군은 유연한 배치를 위한 원격 헤드의 대영역 감지기를 사용해서 정확한 전력 측정이 가능합니다. 기능으로는 100 µs에서 10 s로의 평균화 시간 설정, 자동 전력 범위 조정, 최소 및 최대 값 모니터링, 최대 2만 개의 샘플 로깅 등이 있습니다. MT 리본 광섬유 커넥터와 베어 광섬유 클램프를 포함하여 일반적인 커넥터 유형에 광섬유 어댑터를 사용할 수 있습니다. (참조: www.keysight.com/find/octaccessories) D형 어댑터는 자석식으로 고정되어 있어 빠른 어댑터 교환이 가능합니다. 헤드에는 나사산 유형 어댑터와 함께 사용되는 탈착식 81624DD 어댑터 링도 포함되어 있습니다. 헤드는 81618A 단일 채널 또는 81619A 이중 채널 인터페이스 모듈을 사용하여 816x 메인프레임에 연결됩니다.
| 8162xB 제품 비교 | |||||
|---|---|---|---|---|---|
| 81620B | 81623B | 81624B | 81626B | 81628B | |
| Sensor element | Si, Ø 5 mm | Ge, Ø 5 mm | InGaAs, Ø 5 mm | InGaAs, Ø 5 mm | InGaAs |
| 파장 범위 | 450 nm ~ 1020 nm | 750 nm ~ 1800 nm | 800 nm ~ 1700 nm | 850 nm ~ 1650 nm | 800 nm ~ 1700 nm |
| 전력 범위 | +10 dBm ~ –90 dBm | +10 dBm ~ –80 dBm | +10 dBm ~ –90 dBm | +27 dBm ~ –70 dBm (1250nm – 1650nm) +23 dBm ~ –70 dBm (850nm – 1650nm) |
+40 dBm ~ –60 dBm (800nm – 1700nm) |
| 상대적 불확도 -양극화 원인 -특수 리플 (간섭 원인) |
< ± 0.01 dB (통상 < ± 0.005 dB) < ± 0.006 dB (통상 < ± 0.003 dB |
≤ ± 0.005 dB (통상 ± 0.002 dB) ≤ ± 0.005 dB (통상 < ± 0.002 dB) |
≤ ± 0.005 dB (통상 ± 0.002 dB) ≤ ± 0.005 dB (통상 < ± 0.002 dB) |
통상 ≤ ± 0.006 dB | |
키사이트 광 파워 측정에 대해 자세히 알아보십시오.
주요 사양
Mainframe Compatibility
8163B via 81618A or 81619A
8164B via 81618A or 81619A
8163A via 81618A or 81619A
8164A via 81618A or 81619A
Number of Channels
1
전력 범위
+10 dBm to -80 dBm
Sensor type
Ge, 5 mm diameter
Uncertainty at ref. cond.
± 2.2% (1000-1650 nm)
Wavelength range
750 nm to 1800 nm
Mainframe Compatibility
Number of Channels
전력 범위
Sensor type
Uncertainty at ref. cond.
Wavelength range
8163B via 81618A or 81619A
8164B via 81618A or 81619A
8163A via 81618A or 81619A
8164A via 81618A or 81619A
1
+10 dBm to -80 dBm
Ge, 5 mm diameter
± 2.2% (1000-1650 nm)
750 nm to 1800 nm
더 보기
Mainframe Compatibility:
8163B via 81618A or 81619A
8164B via 81618A or 81619A
8163A via 81618A or 81619A
8164A via 81618A or 81619A
Number of Channels:
1
전력 범위:
+10 dBm to -80 dBm
Sensor type:
Ge, 5 mm diameter
Uncertainty at ref. cond.:
± 2.2% (1000-1650 nm)
Wavelength range:
750 nm to 1800 nm
표준 구성
Prev
게르마늄 광 파워 헤드
주요 성능 사양
- 넓은 파장 범위: 750 – 1800 nm
- 경제적인 게르마늄 감지기: 850 nm 권장
- NA ~ 0.3의 광섬유와 오픈 빔을 위한 5 mm 직경 감지기
- 특수 교정 옵션: ±2.5%의 불확실도, 800 – 1000 nm
- 특수 교정 옵션: ±1.7%의 불확실도, 1000 – 1650 nm
Next
